התקנת כבלים

חשמלאי התקין כבל רב גידי מסוג N2XY בעל ארבעה מוליכים לשם הזנת מנוע תלת-מופעי.

צבעי בידוד המוליכים בכבל הם חום, חום-כתום, חום-שחור וכחול.

שני חשמלאים התווכחו לגבי השלבים הנדרשים להנחת כבל בתעלה חפורה.

החשמלאי הצעיר טען: "מדובר בקרקע סלעית ולכן העומק הדרוש הוא 60 ס"מ, בתחתית החפירה יש לרפד בשכבת חול של 5 ס"מ לפחות, בתום הנחת הכבל יש לכסות את הכבל בשכבת חול נוספת בעובי של 5 ס"מ לפחות. לאחר מכן יש לכסות את התעלה באדמה עד לגובה פני הקרקע".

החשמלאי הוותיק טען: " יש להתקין סרט אזהרה לכל אורך החפירה בעומק של 35 ס"מ מפני הקרקע, אם התעלה תהיה רחבה יותר מ-40 ס"מ, יש להתקין סרט אזהרה נוסף לכל 40 ס"מ נוספים או חלק מהם".

קבלן חשמל מניח כבל בעל שטח חתך של 4 × 240 מדגם NA2XY (כמופיע בתמונה) שקוטרו החיצוני הוא 65 מ"מ. הוראות היצרן אינן בנמצא.

לצורך התקנה גלויה של כבל (לא משוריין) על פני קיר בצורה אופקית, נדרש לעגנו לקיר בחבקים מתאימים התואמים את קוטרו החיצוני.

לצורך הזנת מבנה חדש בבית ספר, נדרש להניח באדמה כבל מתח נמוך חדש.

החשמלאי הנחה את הקבלן כיצד לבצע את החפירה, ורק לאחר שהיה בטוח שהקבלן הבין את הוראותיו, עזב החשמלאי את המקום. הקבלן ביצע את החפירה כמתוכנן, הניח את הכבל וכיסה את החפירה.

נדרש להתקין כבל עילי להזנת גופי תאורה המותקנים על עמודים בהספק כולל של 1kW.

קבלן חשמל מניח כבל בעל שטח חתך של 3 × 70 + 35 מדגם N2XBY (המופיע בתמונה), שקוטרו החיצוני הוא 29 מ"מ. בהוראות היצרן מצוין כי רדיוס הכיפוף המזערי הוא פי 12 מקוטרו החיצוני.

במסגרת הרחבה של מפעל תעשייתי, התווספו מכונות חדשות לקו הייצור.

לצורך הפעלה של קו הייצור החדש, הוחלף הלוח הראשי ללוח חדש שיזין גם את המכונות החדשות.

ההזנה למכונות החדשות, נעשתה באמצעות מעגלים חדשים שהותקנו בסמוך למעגלים הקיימים.

המכונות הקיימות מוזנות בכבלים ובהם מוליכים עם צבעי בידוד שלא תואמים את הצבעים הנדרשים כיום בתקנות החשמל.

למפעל תעשייתי הגיע מחו"ל מכשיר ייעודי תלת-מופעי חדש עם פתיל זינה בעל מוליכים עם בידוד בצבעים שונים מאלה הנדרשים בתקנות החשמל בפרק התקנת כבלים במתח נמוך.

פתיל הזינה הוא בעל מאפיינים ייחודיים (מבחינת גמישות, חוזק וכדומה) ובמידה ונפגע במהלך העבודה עם המכשיר, יהיה ניתן להחליפו בפתיל חדש שיסופק על ידי היצרן במסגרת חוזה השירות.

חשמלאי התקין כבל רב גידי מסוג N2XY בעל שלושה מוליכים לצורך התקנת מפסק מאור.

בידוד המוליכים המקורי בכבל הוא חום, כחול וצהוב-ירוק.

החשמלאי ניצל את המוליך בעל הבידוד בצבע כחול כך שישמש כמוליך מופע חוזר (המוליכים שבין מפסק המאור לגוף התאורה).

לצורך כך התקין על המוליך הכחול שרוול מתכווץ בצבע חום כתום.

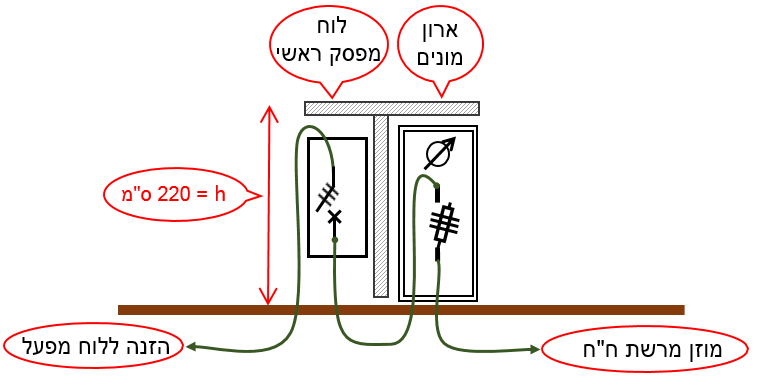

ארון מונים של חברת החשמל הותקן כמתואר בתרשים בגבול המגרש, ובסמוך אליו, הותקן לוח חשמל עם מפסק ראשי המוזן מארון המונים.

כבל הזינה למפעל יורד במאונך בסמוך ללוח המותקן מגובה 2.20 מ' ועד אל מתחת לקרקע.

בעקבות ביקוש גדול לחדרים בבית הארחה, הוחלט להציב מספר מבנים יבילים באופן ארעי על הדשא שמסביב למבנה הקבע של בית ההארחה.

הזנת המבנים היבילים מלוח החשמל הראשי של מבנה הקבע, בוצעה בהתאם לתקנות החשמל באמצעות כבל בהתקנה גלויה.

שני חשמלאים העלו טענות בהתאם לתקנות החשמל, לגבי הנחת כבל בתעלה חפורה.

החשמלאי הצעיר טען: "מדובר בקרקע סלעית ולכן העומק הנדרש הוא 60 ס"מ, את תחתית החפירה יש לרפד בשכבת חול בעובי של 5 ס"מ לפחות, בתום הנחת הכבל יש לכסות בשכבת חול נוספת בעובי של 5 ס"מ לפחות. לאחר מכן יש לכסות את התעלה באדמה עד לגובה פני הקרקע".

החשמלאי הוותיק טען: " יש להתקין סרט אזהרה לכל אורך החפירה בעומק של 25 ס"מ מפני הקרקע, אם התעלה תהיה רחבה יותר מ-40 ס"מ, יש להתקין סרט אזהרה נוסף לכל 40 ס"מ נוספים או חלק מהם".

למפעל חדש הוזמן חיבור של חברת החשמל בגודל 3X160A.

כמתואר בתרשים, בגבול המגרש הותקן ארון מונים של חברת החשמל.

לוח חשמל עם מפסק ראשי מוזן מארון המונים הצמוד.

לוח המפעל מוזן מלוח החשמל הראשי באמצעות כבל מאונך היוצא מעל הלוח המותקן בגובה 2.00 מ'.

שני חשמלאים נדרשים להניח כבל בחפירה חדשה לצורך חיבור חדש של משק חקלאי בקיבוץ הממוקם על שפת הים התיכון.

שני החשמלאים ניסו להיזכר בדרישות תקנות החשמל, וטענו כמפורט:

החשמלאי הצעיר טען: "מדובר בקרקע חולית ולכן העומק הדרוש הוא 60 ס"מ, את תחתית החפירה יש לרפד בשכבת חול בעובי של 5 ס"מ לפחות, בתום הנחת הכבל יש לכסות את הכבל בשכבת חול נוספת בעובי של 5 ס"מ לפחות. לאחר מכן יש לכסות את התעלה באדמה עד לגובה פני הקרקע."

החשמלאי הוותיק טען: "יש להתקין סרט אזהרה לכל אורך החפירה בעומק של 25 ס"מ מפני הקרקע, אם התעלה תהיה רחבה יותר מ-40 ס"מ, יש להתקין סרט אזהרה נוסף לכל 40 ס"מ נוספים או חלק מהם."

כבל תת-קרקעי מתוכנן להתקנה בתוך מובל מסוג צינור שהותקן באדמה.

תוואי הצינור שבו יושחל הכבל, חוצה כביש אספלט קיים.

לצד הכביש קיימת תעלת ניקוז בעומק 40 ס"מ.
