עמדות טעינה

24 שאלותתשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא עמדות טעינה

שאלה 21 בנושא עמדות טעינה

שאלה 21
בעמדת טעינה המוגנת בזינה צפה, האם נדרש להתקין גם מפסק מגן?
1.כן, תמיד צריך להתקין גם מפסק מגן לעמדת טעינה ללא קשר לשיטת ההגנה בפני חשמול של עמדת הטעינה.
2.לא, בעמדת טעינה המוגנת בזינה צפה אין צורך להתקין מפסק מגן.
3.לא, בתנאי וקיימת התראה כאשר ערך הבידוד יורד מתחת ל- 69kΩ וניתוק כאשר ערך הבידוד יורד מתח ל- 23kΩ.
4.לא, בתנאי וקיימת התראה כאשר ערך הבידוד יורד מתחת ל- 120kΩ וניתוק כאשר ערך הבידוד יורד מתח ל- 40kΩ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 691 בנושא עמדות טעינה

שאלה 691
בחר את התשובה הנכונה:
1.מפסק מגן של עמדת טעינה יותקן תמיד בתחילת הקו.
2.מפסק מגן של עמדת טעינה יותקן תמיד בעמדת הטעינה.
3.מפסק מגן לזיהוי זליגה בזרם ישר יכול להיות מותקן כחלק אינטגרלי מעמדת הטעינה.
4.מפסק מגן לזיהוי זליגה בזרם ישר יותקן תמיד בתחילת הקו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 786 בנושא עמדות טעינה

שאלה 786
בחר את הנכונה מבין האפשרויות הבאות:
1.מותר להשתמש באיפוס כאמצעי הגנה בפני חשמול למערכת טעינה, רק כאשר המתקן המזין את מערכת הטעינה מוגן באיפוס, וכאשר המערכת ומקום חניית הרכב החשמלי מצויים בתחום ההשפעה של הארקת יסוד של המתקן המזין, או כאשר קיימת השוואת פוטנציאלים מקומית בהתאם לתקנות הגנה בפני חשמול.
2.מותר להשתמש באיפוס כאמצעי הגנה בפני חשמול למערכת טעינה אם הבית מוגן בשיטת איפוס.
3.שיטת הגנה בפני חשמול בעמדת טעינה הנמצאת מחוץ למבנה במרחק של עד 5 מטר תהיה הארקת הגנה (‎TT‏) או מפסק מגן ללא קשר לשיטת ההגנה של המבנה המזין.
4.שיטת הגנה בפני חשמול בעמדת טעינה הנמצאת מחוץ למבנה במרחק הגדול מ-‎5‏ מטר תהיה תמיד מפסק מגן כהגנה בלעדית בפני חשמול.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 812 בנושא עמדות טעינה

שאלה 812

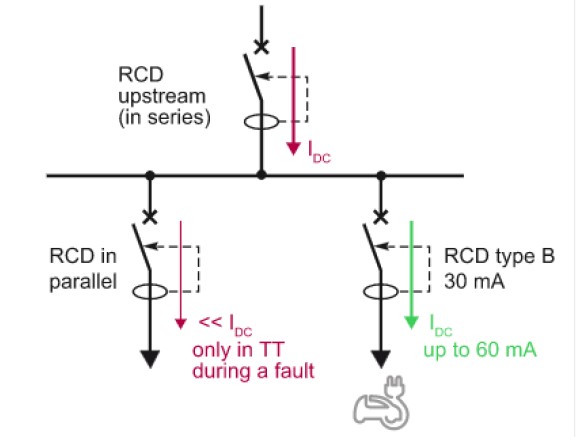

התרשים שלהלן מציג תצורת הגנה בפני זרמי פחת של נק' חיבור לרכבים חשמליים.
במעלה הזרם מותקן מפסק פחת מסוג A. במורד הזרם מותקן מפסק פחת מסוג B כמתואר בתרשים.
תרשים המצורף לשאלה 812 בנושא עמדות טעינה
האם תצורת ההזנה המופיעה בתרשים תקינה?
1.תקין, מקבלים הגנה כפולה בעזרת שני מפסקי מגן.
2.לא תקין, מפסק מגן מסוג A עלול שלא לפעול כראוי בזרמי זליגה מסוג DC.
3.לא תקין , מפסק מגן מסוג B אסור בשימוש במתקנים ביתיים.
4.תקין, מפסק מסוגA ומסוג B מוגנים ומתואמים ביניהם כהגנה עורפית ולסלקטיביות מלאה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 818 בנושא עמדות טעינה

שאלה 818
האם ניתן להשתמש במפסק מגן כהגנה בלעדית בפני חשמול, במתקן לעמדת טעינה לכלי רכב חשמלי, המוזן מחיבור נפרד?
1.אסור בשום מקרה.
2.מותר רק אם עמדת הטעינה מותקנת באתר בניה.
3.מותר בהתאם לתקנה 68(5), "במתקנים אחרים שהתיר המנהל ובהתאם לתנאי ההיתר".
4.מותר רק אם המתקן מוגן על ידי TT בהתאם לתקנה 68(2), או מוגן על ידי איפוס בהתאם לתקנה 68(3).
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 860 בנושא עמדות טעינה

שאלה 860
היכן יש להתקין הגנה בפני מתחי יתר לעמדת טעינה המיועדת לשימוש פרטי (שאינו ציבורי)?
1.בלוח המזין.
2.תמיד בעמדת הטעינה או בצמוד אליה.
3.בעמדת הטעינה או בצמוד אליה אלא אם מותקן התקן כזה במעלה הזינה ובמרחק שאינו עולה על 10 מ'.
4.אין חובה להגן בפני מתחי יתר במקרה זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 879 בנושא עמדות טעינה

שאלה 879

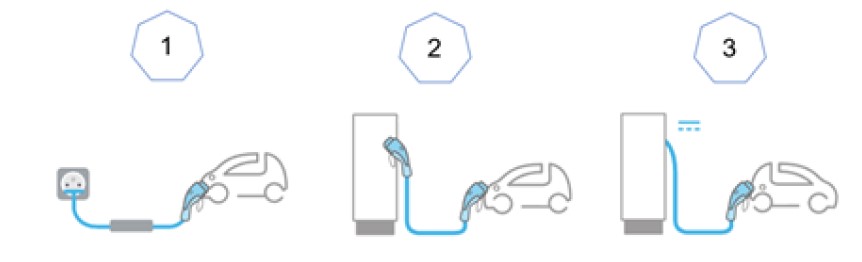

באיורים להלן נתונות שלוש שיטות טעינה לרכב חשמלי.
תרשים המצורף לשאלה 879 בנושא עמדות טעינה
התאם את שיטת הטעינה המופיע בתמונה 1 , 2 , 3 למצב פעולה כמוגדר בהוראות מנהל החשמל:
1.תמונה 1 - מצב פעולה 1, תמונה 2 - מצב פעולה 2, תמונה 3 - מצב פעולה 3.
2.תמונה 1 - מצב פעולה 2 , תמונה 2 - מצב פעולה 3 , תמונה 3 - מצב פעולה 4.
3.תמונה 1 - מצב פעולה 4 , תמונה 2 - מצב פעולה 3 , תמונה 3 - מצב פעולה 1.
4.תמונה 1 - מצב פעולה 3 , תמונה 2 - מצב פעולה 1 , תמונה 3 - מצב פעולה 4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 934 בנושא עמדות טעינה

שאלה 934
מערכת טעינה לרכב תוזן באופן הבא:
1.מעגל סופי לטעינה יהא עשוי מכבל בלבד. כניסת הכבל לעמדת הטעינה תתבצע באמצעות התקן מבודד.
2.עמדת טעינה לרכב תוזן מלוח ציבורי ובלבד שתהיה מחוברת למעגל סופי עם מפסק מגן מדגם B.
3.מעגל סופי לטעינה יותקן בהתקנה סמויה בלבד, באמצעות כבל או מוליכים המתאימים לזרם העבודה.
4.עמדת טעינה לרכב תוזן מהלוח הציבורי, עם אמצעי להגנת המעגל בפני מתח יתר בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 935 בנושא עמדות טעינה

שאלה 935
מפסק מגן של מערכת טעינה לרכב חשמלי, שאינו נמצא בתוך עמדת הטעינה, ושאינו משמש כהגנה בלעדית בפני חשמול ייבדק בתדירות הבאה:
1.אחת לשש שנים באמצעות מכשיר מדידה מתאים על ידי בעל רישיון חשמלאי.
2.אחת לשלוש שנים באמצעות מכשיר בדיקת למפסק מגן על ידי בעל רישיון הנדסאי לפחות.
3.בדומה למפסק מגן ביתי, החוק אינו מחייב בדיקה תקופתית אלא קיימת המלצה בלבד לבדיקה לפי הוראות היצרן.
4.לפני הפעלה ראשונה בלבד, ואחת ל-‎5‏ שנים ע"י חשמלאי בעל רישיון בודק.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 936 בנושא עמדות טעינה

שאלה 936

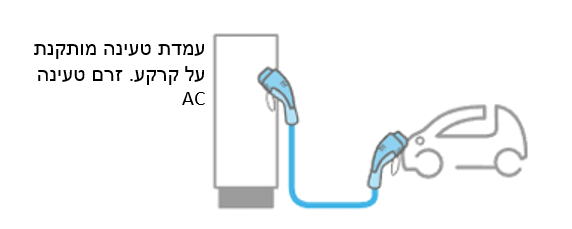

באיור להלן מוצגת עמדת טעינה לרכב חשמלי.
תרשים המצורף לשאלה 936 בנושא עמדות טעינה
זהה את מצב הפעולה באיור, ובחר את סוג המחבר המתאים לו:
1.מצב פעולה 2, תקע העונה לתקן IEC 62196 מטיפוס 1.
2.מצב פעולה 3, תקע העונה לתקן ישראלי 60309.
3.מצב פעולה 3, תקע העונה לתקן IEC 62196 מטיפוס 2.
4.מצב פעולה 4, תקע העונה לתקן IEC 62196 מטיפוס 2.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 937 בנושא עמדות טעינה

שאלה 937
באיור להלן מוצגת מערכת טעינה לרכב חשמלי.
זהה את מצב הפעולה באיור, ובחר את סוג המחבר המתאים לו בצד המקור:
תרשים המצורף לשאלה 937 בנושא עמדות טעינה
1.מצב פעולה 1, מחבר העונה לתקן IEC 62196 מטיפוס 1.
2.מצב פעולה 2, מחבר העונה לתקן ישראלי 60309.
3.מצב פעולה 1, מחבר העונה לתקן IEC 62196 מטיפוס 2.
4.מצב פעולה 2, מחבר העונה לתקן IEC 62196 מטיפוס 1 או מטיפוס 2.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 951 בנושא עמדות טעינה

שאלה 951
בחצר בית פרטי הותקנה עמדת טעינה לרכב החשמלי.
בשל מרחק החניה מעמדת הטעינה נדרש כבל טעינה באורך 9 מטר.
האם מצב זה תקין?
1.לא. אורכו של כבל הטעינה לא יעלה בשום אופן על 8 מ'.
2.כן, ובתנאי שכבל הטעינה יהיה שלם לכל אורכו ויהא בעל דרגת הגנה IP44 לפחות.
3.כן, ובתנאי שהרכב ועמדת הטעינה נמצאים תחת אותו תחום השפעה של הארקת יסוד.
4.כן. בתנאי שעמדת הטעינה תכלול מערכת ניהול כבילה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 953 בנושא עמדות טעינה

שאלה 953
כיצד ניתן להזין עמדת טעינה לרכב חשמלי המוזנת מלוח ראשי אחד ונמצאת בשטח הניזון מלוח ראשי אחר?
1.לא ניתן. התקנה כזו אסורה לפי התקנות.
2.יותקן בהתקנה שאינה נראית לעין בתוך אדמה, קיר, תקרה, רצפה, מחיצה, צינור או מובל אחר הרציפים לכל אורכם, ללא אפשרות פתיחת פתחים, הורדת מכסים או סילוק מחיצות, אלא באמצעות כלים בלבד.
3.יסומן באופן ברור ועמיד בכל ‎10‏ מטרים לפחות ובשני קצותיו.
4.תשובות ב' ו-ג'.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 954 בנושא עמדות טעינה

שאלה 954
בחר את התשובה הנכונה:
1.אסור להזין עמדת טעינה הניזונה מלוח ראשי אחד ונמצאת בשטח הניזון מלוח ראשי אחר.
2.ניתן להזין עמדת טעינה הניזונה מלוח ראשי אחד ונמצאת בשטח הניזון מלוח ראשי אחר בתנאי שהכבל יותקן בהתקנה שאינה נראית לעין בתוך אדמה, קיר, תקרה, רצפה, מחיצה, צינור או מובל אחר הרציפים לכל אורכם.
3.ניתן להזין עמדת טעינה הניזונה מלוח ראשי אחד ונמצאת בשטח הניזון מלוח ראשי אחר בתנאי שהכבל יסומן באופן ברור ועמיד בכל ‎10‏-מטרים לפחות ובשני קצותיו.
4.תשובות ב' ו-ג' נכונות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 955 בנושא עמדות טעינה

שאלה 955
בחר את שיטת הגנה בפני חשמול לעמדת טעינה הניזונה ממבנה המוגן בשיטת
איפוס TN-C-S , ומוקמת מחוץ למבנה במרחק עד 5 מטר מהמבנה:
1.איפוס TN-C-S.
2.מפסק מגן כהגנה בלעדית.
3.הארקת הגנה TT.
4.זינה צפה IT.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 956 בנושא עמדות טעינה

שאלה 956
בחר את שיטת הגנה בפני חשמול לעמדת טעינה הניזונה ממבנה המוגן בשיטת הארקת הגנה TT וממוקמת מחוץ למבנה במרחק עד 5 מטר מהמבנה:
1.איפוס TN-C-S.
2.מפסק מגן כהגנה בלעדית.
3.הארקת הגנה TT.
4.זינה צפה IT.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 957 בנושא עמדות טעינה

שאלה 957
מתי נדרש להגן על נקודת חיבור של עמדת טעינה באמצעות מפסק מגן?
1.בכל נקודת חיבור בזרם חילופין למעט מערכות המוגנות בזינה צפה.
2.בכל נקודת חיבור בזרם חילופין או ישר למעט מערכות המוגנות בזינה.צפה.
3.בכל נקודת חיבור הנמצאת מחוץ למבנה במרחק של עד5.מטר ממנו.
4.בכל נקודת חיבור הנמצאת מחוץ למבנה במרחק של יותר מ-5 מטר ממנו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 958 בנושא עמדות טעינה

שאלה 958
מתי נדרש להגן בפני מתחי יתר על עמדת טעינה לרכב חשמלי?
1.לפי החלטת המתכנן ותנאי הסביבה.
2.בעמדת טעינה המותקנת מחוץ למבנה.
3.בעמדת טעינה לשימוש הציבור או המותקנת בחניון בית משותף ומיועדת לשימוש דיירי הבניין.
4.אין חובה להגן בפני מתחי יתר על עמדת טעינה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 959 בנושא עמדות טעינה

שאלה 959
היכן יש להתקין הגנה בפני מתחי יתר לעמדת טעינה המיועדת לשימוש בעל אופי ציבורי?
1.בלוח המזין.
2.תמיד בעמדת הטעינה או בצמוד אליה.
3.תמיד בעמדת הטעינה או בצמוד אליה וגם בלוח המזין.
4.לפי שיקול דעת המתכנן.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 960 בנושא עמדות טעינה

שאלה 960
באמצעות איזה מפסק פחת ניתן להגן על עמדת טעינה לרכב חשמלי?
1.כל מפסק פחת מדגם A.
2.מפסק פחת מדגם B המופעל בזרם דלף העולה על 300mA.
3.מפסק פחת מדגם A המופעל בזרם דלף העולה על 30mA יחד עם התקן לזיהוי זליגה בזרם ישר.
4.לא ניתן להגן על עמדת טעינה לרכב חשמלי באמצעות מגן פחת.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1046 בנושא עמדות טעינה

שאלה 1046
בעל רכב חשמלי, המתגורר בבניין מגורים משותף, יש לוח ציבורי בחניון וממנו מזינים לוח לעמדות טעינה. עמדת טעינה של בעל הרכב מוזנת מלוח עמדות הטעינה.
העמדה מוגנת באמצעות סיסמת כניסה.
בלוח החניון הראשי קיימת הגנת מתח יתר. המרחק בין לוח חניון ללוח עמדות טעינה הינו ‎20‏ מטר.
האם נדרשת הגנת מתח יתר גם בסמוך לעמדה?
1.נדרש מאחר והעמדה מרוחקת מעל ‎10‏ מ'.
2.לא נדרש, העמדה היא עמדה פרטית ניתן להפעילה רק באמצעות סיסמא.
3.העמדה כוללת מגן מתח יתר ולכן לא נדרש בנוסף לכך.
4.נדרש מאחר וכל עמדה בבניין מגורים נחשבת לעמדה ציבורית.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1047 בנושא עמדות טעינה

שאלה 1047
בחניון של בניין מגורים הוסיפו חיבור מצד חברת החשמל עבור טעינת רכבים. אחד מדיירי הבניין התקין עמדת טעינה והשתמש בתעלות הכבלים הקיימות בחניון.
בחרו באפשרות הנכונה:
1.ניתן להשתמש בתשתית הקיימת בתנאי שכבל ההזנה לעמדה יהיה בצינור בהתקנה סמויה.
2.לא ניתן להשתמש בתעלת רשת, זו לא התקנה סמויה.
3.ניתן להניח את תשתית הכבל ולדאוג לשילוט כל ‎20‏ מטר.
4.ניתן להשתמש בתעלות כבלים, אין עירוב הזנות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1048 בנושא עמדות טעינה

שאלה 1048
להלן תמונה של עמדת טעינה ושרטוט חד קווי של לוח הטעינה לעמדה. העמדה כוללת התקן זיהוי זליגה בזרם ישר בהתאם לתקן IEC-62955.
תרשים המצורף לשאלה 1048 בנושא עמדות טעינה
תרשים המצורף לשאלה 1048 בנושא עמדות טעינה
בחר את האפשרות הנכונה:
1.ההתקנה תואמת את הנחיות רשות החשמל.
2.שטח החתך למפסק הראשי קטן.
3.ההתקנה אינה תואמת את הנחיות הרשות, נדרש להוסיף מפסק ראשי לכל עמדה.
4.שטח חתך הכבל המזין את העמדות קטן ונדרש להגדיל לשטח חתך 5x4 N2XY.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1081 בנושא עמדות טעינה

שאלה 1081
האם ניתן להגן על נקודת חיבור בפני זרמי דלף מעל ‎0.03‏ אמפר (זרם חילופין) בעמדת טעינה כפולה באמצעות מפסק מגן אחד בודד בלבד?
1.לא, בשום מצב אין אפשרות.
2.כן, משום שמפסק המגן ייתן מענה הולם לשתי נקודות החיבור בכל רגע.
3.תלוי היכן ממוקם מפסק המגן.
4.כן, כאשר מדובר בעמדה בה מתאפשרת טעינת רכב חשמלי אחד באמצעות נקודת חיבור אחת בלבד בכל רגע נתון (נקודת החיבור השנייה מושבתת - אין אפשרות לטעינה משתי נקודות החיבור במקביל).
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
