הרמוניות

15 שאלותתשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא הרמוניות

שאלה 1 בנושא הרמוניות

01
אם הזרם בהרמוניה ראשונה הוא 100 אמפר, בהרמוניה שלישית הוא 20 אמפר ובהרמוניה חמישית הוא 30 אמפר, מה יהיה (בקירוב) העיוות ההרמוני הכולל (THD-Total Harmonic Distortion)?
1.50%
2.36%
3.34%
4.20%
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 2 בנושא הרמוניות

02
מה גורם לתהודה במערכת קבלים?
1.המצב שבו התדר הפנימי המשולב של מערכת הקבלים והעומסים במתקן קרוב לתדר של הרמוניה מסוימת.
2.המצב שבו התדר הפנימי המשולב של מערכת הקבלים ורשת האספקה קרוב לתדר של הרמוניה מסוימת.
3.המצב שבו התדר הפנימי המשולב של מערכת הקבלים והמשנקים קרוב לתדר של הרמוניה מסוימת.
4.המצב שבו התדר הפנימי המשולב של רשת האספקה, העומס והקבלים קרוב לתדר של הרמוניה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 3 בנושא הרמוניות

03
כיצד אפשר למנוע מצב של תהודה במערכת קבלים?
1.באמצעות שינוי התדר הפנימי של שנאי החלוקה.
2.באמצעות חיבור משנק במקביל למערכת הקבלים והשנאי.
3.באמצעות חיבור משנק בטור לכל קבוצת קבלים.
4.באמצעות חיבור משנק בטור לעומס שמייצר את ההרמוניות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 4 בנושא הרמוניות

04
מהו הקשר בין הרמוניות מתח להרמוניות זרם?
1.שני סוגים של הרמוניות שאינם מושפעים זה מזה.
2.העומס מייצר הרמוניות זרם, שגורמות להרמוניות מתח.
3.חברת החשמל מייצרת הרמוניות מתח ולכן נוצרות הרמוניות בזרם.
4.היחס בין הרמוניות המתח והרמוניות הזרם קבוע: ‎‏
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 5 בנושא הרמוניות

05
אילו מהעומסים הבאים אינם מהווים מקור להרמוניות?
1.מנועים בהתנעה ישירה.
2.מנועים עם ווסתי מהירות.
3.תאורת LED.
4.מערכת אל-פסק.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 6 בנושא הרמוניות

06
מהנדס חשמל נתקל בבעיות איכות חשמל וביצע מדידות בלוח החשמל במתח נמוך של המתקן.
מכשיר המדידה הראה הרמוניות חריגות בזרם והרמוניות במתח.
מהי הטענה הנכונה בעניין זה?
1.הרשת היא המקור להרמוניות בזרם ויש לפנות לחברת החשמל בעניין זה.
2.מקור ההרמוניות בזרם הוא הצרכן ועליו לפעול להורדתן לרמה תקנית.
3.ההרמוניות במתח גורמות להרמוניות החריגות בזרם. לאחר סינון ההרמונית ברשת ע"י חח"י ההרמוניות בזרם תעלמנה.
4.הרמוניות בזרם הן לא בעיה אלא רק הרמוניות במתח, ומכיוון שאין חריגה במתח - המצב תקין.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 7 בנושא הרמוניות

07
שני הסוגים הנפוצים ביותר של מסנני הרמוניות הם מסנן פאסיבי ומסנן אקטיבי.
מהו עקרון העבודה של כל אחד מהם?
1.מסנן אקטיבי מספק זרם הרמוני במופע הפוך, מסנן פאסיבי מספק זרם הרמוני ישר.
2.מסנן אקטיבי מספק זרם הרמוני במופע הפוך, מסנן פאסיבי סופג אליו את הזרם ההרמוני.
3.מסנן אקטיבי מספק מתח הרמוני במופע הפוך, מסנן פאסיבי מספק מתח הרמוני ישר.
4.מסנן אקטיבי מספק מתח הרמוני במופע הפוך, מסנן פאסיבי סופג אליו את הזרם ההרמוני.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 8 בנושא הרמוניות

08
איזו מבין התשובות הבאות מהווה חסרון בעבודה עם אמצעי לשינוי מהירות המנוע ע"י ווסת תדר?
1.מעלה את ערך המתח ברשת.
2.מקטין את ערך מקדם ההספק.
3.מגדיל את ההרמוניות לרשת (THD).
4.אין חסרונות בעבודה עם ווסת מהירות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 9 בנושא הרמוניות

09
מהי רמת העיוות ההרמוני בזרם ,המותרת לצרכן בנקודת החיבור של המתקן לרשת החשמל?
1.רמת העיוות ההרמוני המותרת בזרם נקבעת בהתאם לסוג הציוד במתקן.
2.רמת ההרמוניות המותרת בזרם לא תעלה על 10%.
3.רמת ההרמוניות המותרת בזרם נקבעת בהתאם לגודל החיבור של המתקן.
4.רמת ההרמוניות המותרת בזרם נקבעת בהתאם לערך של הזרם במתקן.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 10 בנושא הרמוניות

10
מהו גודלה של סוללת הקבלים הנדרשת במתקן חשמל ברשת מתח נמוך בעל עומס של 30kW בה מקדם ההספק
הנמדד הוא 0.8 , ונדרש לשפרו ל- 0.92?
1.9.72kVAr
2.3.6kVAr
3.17.3kVAr
4.12.6kVAr
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 11 בנושא הרמוניות

11
נדרש לתכנן לוח ראשי חדש עם חיבור תלת מופעי עבור משרד.
העומסים במשרד יהיו ברובם חד פאזיים, מחשבים וציוד אלקטרוני עם מאפייני זיהום הרמוני גבוה.
מהי התשובה הנכונה לגבי אופן בחירת שטח החתך של מוליכי ההזנה ללוח?
1.אין קשר בין סוג העומסים לבין בחירת שטח חתך מוליך האפס.
2.אם ההרמוניה השלישית צפויה להיות מעל 33%. בחירת שטח חתך של המוליכים יקבע גם לפי הזרם הצפוי במוליך האפס.
3.ברשת תלת פאזית ההרמוניות בשלושת הפאזות מקזזות זו את זו, והזרם במוליך האפס נמוך מהזרם בפאזות, לכן אפשר להשתמש במוליך אפס עם שטח חתך קטן משל מוליך הפאזות.
4.בחירת שטח החתך של מוליך האפס תיעשה בהתאם למכשיר החשמלי עם ההספק הגדול ביותר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 12 בנושא הרמוניות

12
אם הזרם בהרמוניה ראשונה הוא 100 אמפר, בהרמוניה שלישית הוא 20 אמפר ובהרמוניה חמישית הוא 20 אמפר,
מה יהיה (בקירוב) העיוות ההרמוני הכולל (THD-Total Harmonic Distortion)?
1.36%.
2.20%.
3.28%.
4.40%.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 13 בנושא הרמוניות

13

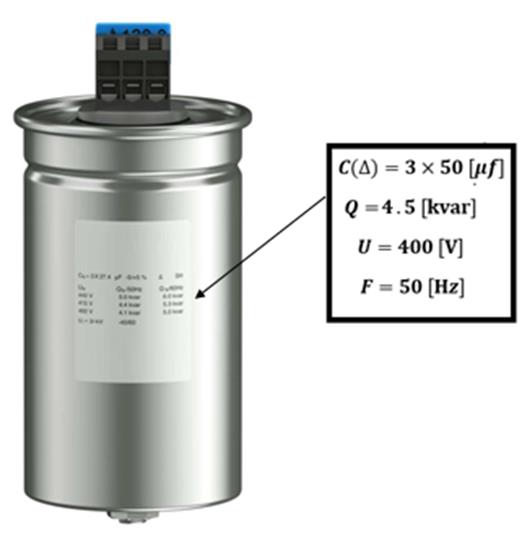

בתמונה מתואר קבל אותו נדרש לחבר ללוח החשמל באמצעות מגען (קונטקטור).
נתוני הקבל הם אלו המופיעים בתמונה.
תרשים המצורף לשאלה 13 בנושא הרמוניות
מה ערכו של זרם העבודה המזערי הנדרש מהמגען המזין את סוללת הקבלים במקרה זה?
1.[A]6.
2.[A]10.
3.[A]16.
4.[A]20.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 14 בנושא הרמוניות

14
בתרשים מוצג שנאי מסוג Dyd.
תרשים המצורף לשאלה 14 בנושא הרמוניות
כאשר בצד המשני מחוברים עומסים זהים המייצרים הרמוניות, מה תהיה ההשפעה על ההרמוניות במערכת?
1.כל ההרמוניות תקזזנה אלה את אלה ולא תהיינה כלל הרמוניות במתקן.
2.הרמוניות 5 ו-7 תתקזזנה בצד הראשוני, ללא כל השפעה בצד המשני.
3.הרמוניות 5 ו-7 תתקזזנה בשני הצדדים.
4.השנאי הוא סליל ולכן מפחית את ההרמוניות במעט, אולם אין חשיבות להזזת הפאזה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 15 בנושא הרמוניות

15
איזו מהתופעות הבאות אינה קשורה בהכרח להרמוניות?
1.נזק לציוד בשל חימום יתר.
2.הצורך בהגדלת תשתיות.
3.אמינות אספקה ירודה בשל תקלות במתח נמוך.
4.נזק למערכות קבלים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
