תאורה

16 שאלותתשובות מלאות למנויים בלבד

בעת ביצוע חישובי תאורה, מהו הקשר בין עוצמת המאור (בקנדלה Cd) לבין עוצמת ההארה (ב- LUX) ?

1.הקשר נקבע באמצעות הארה על משטח בזווית מרחבית ( apex angle ), כאשר בנוסחת ההמרה בין היחידות מופיעה הזווית α והעקום הפולרי נקבע עפ"י הזווית והמרחק.

2.הקשר נקבע ע"י הזווית

I_{a}

המאפיינת את עוצמת המאור המוחזרת.מהמשטח המואר.

3.הקשר נקבע ע"י המרחק בין המשטח המואר לבין הצד האפל יותר.

4.הקשר נקבע ע"י הזווית

I_{a}

המציינת את מקדם ההפחתה ו-EP המציין את שטף ההארה.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 253

אולם ספורט שגודלו 40X40 מטר וגובהו 10 מטר, מואר ע"י מנורה בעלת שטף של lum 40,000 .

מקדם הפחתה הוא 0.6

מקדם הנצילות הוא 80% .

נדרשת עוצמת הארה ממוצעת של LUX 800 .

כאשר הנוסחה לחישוב מספר גופי תאורה הוא:

n = \frac{E * a * b * 100}{k * F u % * Φ}

1.40.

2.54.

3.66.

4.אף תשובה אינה נכונה.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 406

חשמלאי נדרש להתקין גוף תאורה שנרכש בחנות תאורה.

גוף התאורה (בהספק של 100 וואט) כולל כבל קבוע ובו מוליכים של 1 ממ"ר.

האם מותרת התקנת גוף התאורה עם חתך המוליכים המתואר?

1.אסור להתקין את גוף התאורה שבו חתך המוליכים קטן מהנדרש בתקנות החשמל.

2.מותר , בתנאי שיותקן מבטח המתאים לחתך המוליכים של גוף התאורה.

3.מותר , בתנאי.שיוחלפו המוליכים של גוף התאורה למוליכים בחתך הזהה לזה של מוליכי המעגל המזין.

4.מותר , הכבל הוא חלק מהמנורה וחלים עליו הוראות התקן של המנורה.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 481

נתון: עוצמת האור בזווית

I_{\propto}

הינה [Lum] 5000.

חשב את רמת ההארה בנקודה X , המוארת ע"י גוף תאורה המותקן כמתואר בשרטוט בגובה של 3 מטר ובמרחק אופקי של

3

מטר:

E_{\propto} = \frac{I _{\propto} ∙ ( cos \propto ) ^{3}}{h ^{2}}

1.360 Lux.

2.432 Lux.

3.285 Lux.

4.אף תשובה אינה נכונה.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 511

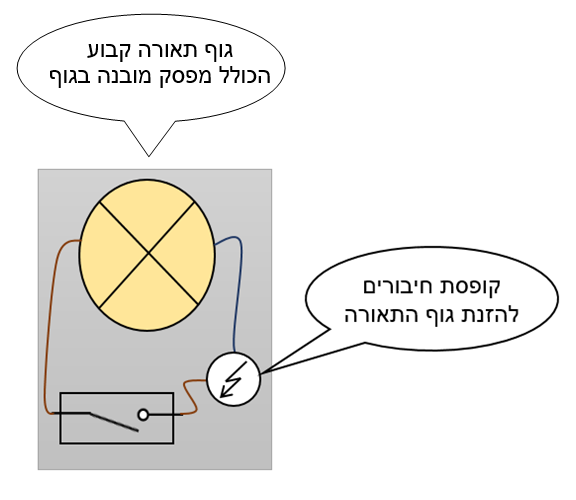

בתרשים המצורף מתואר גוף תאורה הכולל מפסק מובנה בתוכו.

גוף התאורה הותקן על הקיר וחובר ישירות למעגל המוזן מלוח החשמל.

מהן הדרישות בתקנות החשמל לגבי אופן חיבור גוף התאורה?

1.גוף התאורה אינו חלק ממתקן החשמל ולכן דרישות תקנות החשמל לא רלוונטיות לאופן חיבורו.

2.אסור להזין ישירות את גוף התאורה כמתואר ונדרש להתקין מפסק קבוע מחוצה לו.

3.מותר להזין ישירות את גוף התאורה כמתואר ובתנאי שהמפסק המובנה בגוף יוחלף לדו-קוטבי (מפסק המנתק את מוליך המופע ואת מוליך האפס).

4.מותר להזין ישירות את גוף התאורה כמתואר מפני שקיים מפסק מובנה בגוף התאורה.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 698

איזו מבין האפשרויות הבאות, מתארת נכונה את ההשוואה בין נורה מסוג לד (LED) לבין נורת ליבון?

1.נורת לד (LED) רגישה יותר לטלטולים מאשר נורת ליבון.

2.אורך החיים של נורת ליבון גבוה יותר מאשר אורך החיים של נורת לד (LED).

3.מקדם מסירת הצבע (CRI) של נורת לד (LED) גבוה יותר מאשר של נורת ליבון.

4.הנצילות האורית של נורת לד (LED) גבוהה יותר מאשר של נורת ליבון.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 699

איזו מהאפשרויות הבאות מתארת נכונה את ההשוואה בין נורות פלורסנט קומפקטיות (CFL-Compact Fluorescent Lamp) לבין נורות ליבון?

1.על עוצמת ההארה של נורת CFL אפשר לשלוט בצורה פשוטה יותר ביחס לנורת ליבון.

2.אורך החיים של נורת ליבון גבוה יותר מאשר אורך החיים של נורת CFL.

3.מקדם מסירת הצבע (CRI) של נורת CFL גבוה יותר מאשר של נורת ליבון.

4.הנצילות האורית של נורת CFL גבוהה יותר מאשר של נורת ליבון.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 700

איזו מהאפשרויות הבאות מתארת את הדרישות המופיעות בתקנות החשמל,

כתנאי להתקנת גופי תאורה על עמודי חברת החשמל?

1.גופי תאורה עם מעטפת בעלת דרגת הגנה מזערית של IP65.

2.גופי תאורה הכוללים נורות פריקה בלבד.

3.גופי תאורה המוגנים בבידוד מסוג- II בלבד.

4.גופי תאורה המוגנים בבידוד מסוג-I בלבד.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 701

מהי עוצמת ההארה המינימלית של תאורת החירום, הנדרשת למשך 60 דקות בנתיבי המילוט בבניין, בהתאם לתקנות התכנון והבניה?

1.עוצמה מינימלית של 10 לוקס בכל נקודה של נתיב המילוט.

2.עוצמה של 10 לוקס בממוצע לאורך נתיב המילוט.

3.עוצמה מינימלית של 1 לוקס בכל נקודה של נתיב המילוט.

4.עוצמה מינימלית של 3 לוקס בכל נקודה של נתיב המילוט.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 868

בבית מלאכה בגודל 10X15 מטר נדרשת רמת הארה ממוצעת של 700lux . להלן נתונים של גוף התאורה, עמו יש לתכנן את

תאורת הפנים.

שטף של lum 3300 .

מקדם הפחתה 0.7

מקדם הנצילות 60%

כאשר הנוסחה לחישוב מס' גופי תאורה נתונה ע"י:

n = \frac{E * a * b * 100}{k * F u % * Φ}

מהו המספר המזערי של גופי תאורה הנדרשים להתקנה כדי להגיע לרמת ההארה הנדרשת?

1.20.

2.50.

3.36.

4.אף תשובה אינה נכונה.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 983

נדרש לתכנן תאורה מלאכותית לשטחים משותפים בבניין משרדים ציבורי.

לפי איזה תקן יש לקבוע את רמת ההארה ודרישות מערכת התאורה?

1.תקן ישראלי 20 חלק 2.22.

2.תקן ישראלי 12464 חלק 1.

3.תקן ישראלי 61439-2.

4.תקנות החשמל, מעגלים סופיים.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 984

נדרש לתכנן תאורה מלאכותית (תאורת חוץ) לחניון ציבורי לא מקורה הנמצא בצמוד לבניין משרדים ציבורי.

לפי איזה תקן יש לקבוע את רמת ההארה ודרישות מערכת התאורה?

1.תקן ישראלי 20 חלק 2.22.

2.תקן ישראלי 12464 חלק 2.

3.תקן ישראלי 61439-2.

4.תקנות החשמל, מעגלים סופיים.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1034

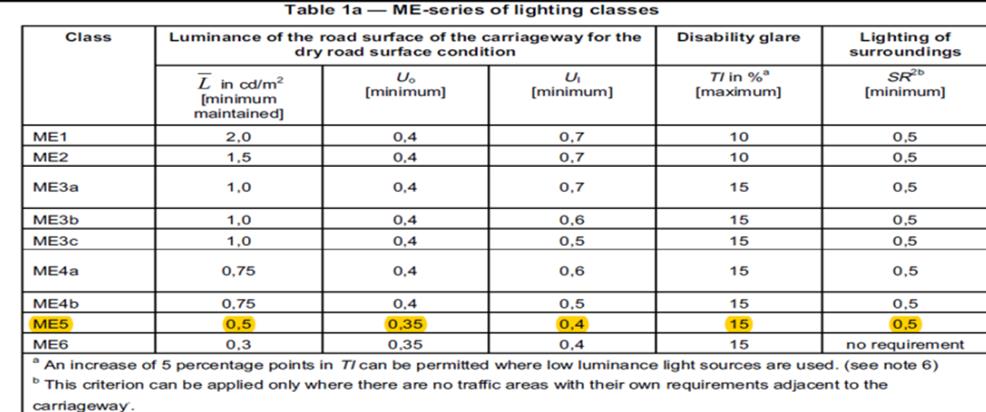

מתכנן תאורה נדרש לבצע התאמת תאורת כביש בהתאם לת"י 13201 – על פי דרגה ME5, כמוצג בטבלה.

על פי הנתונים לעיל, מה ערך עוצמת אחידות הארה מינימלית שיש למתכנן לבחור עבור דרגה ME5?

1.0.35

2.0.5

3.0.4

4.15

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1060

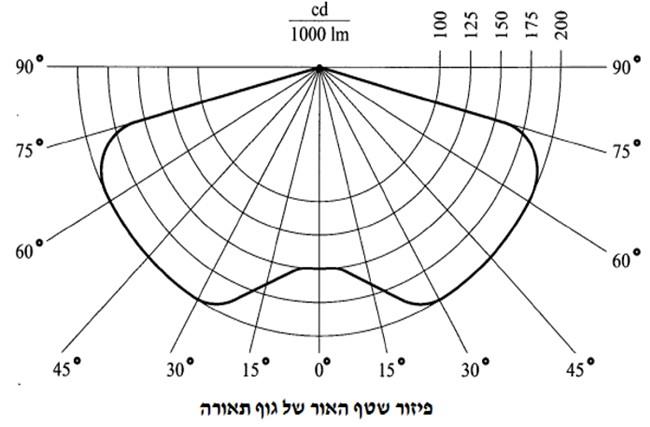

נתון להלן עקום פיזור שטף האור של גוף התאורה שגובהו ‎

h = 6 m

‏. שטף האור ‎

ϕ

‏ הנובע מגוף התאורה הוא ‎10000 lm‏.

היעזרו בנוסחאות: רמת הארה נקודתית

E_{P} = \frac{I _{[cd]}}{h ^{2}} \cdot cos^{3} α

כאשר

I_{[cd]} = \frac{I _{[cd /1000 lm]} \cdot ϕ}{1000}

הזווית

α = tan^{- 1} (\frac{l}{h})

הערך ‎

I_{[cd /1000 lm]}

‏ נקרא מתוך העקום הפולרי לפי הזווית ‎

α

‏.

חשבו את רמת ההארה בנקודה המרוחקת ‎ $l = 6 m$ ‏ מרגלי עמוד התאורה:

1.כ-10 lux.

2.כ-20 lux.

3.כ-30 lux.

4.כ-40 lux.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1064

נדרש לתכנן התקנה קבועה וסימטרית של גופי תאורה זהים בתקרת אולם עגול שרדיוס שלו הינו 5 מטר.

גובה האולם 3.5m.

עוצמת ההארה הממוצעת היא 80lux ברצפת האולם.

ארבעת גופי התאורה ממוקמים לאורך היקף עגול ברדיוס 2.5 מטרים בתקרת האולם.

נצילות מתקן התאורה ומקדם ההפחתה יחד מהווים (Cu.k)=63%, ונצילות מקור האור 100 Lm/W.

היעזר בנוסחאות הבאות:

E_{a v .} = \frac{ϕ _{t o t .} \cdot ( C u \cdot k ) %}{A \cdot 100}

η_{E} = \frac{ϕ _{l am p}}{P _{l am p}}

כאשר ‎

E_{a v}

‏ — רמת הארה ממוצעת, ו-‎

η_{E}

‏ — נצילות מקור האור.

הספק הנורות בהתאם לנתונים יהיה:

1.15W

2.20W

3.25W

4.30W

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1102

מהם מרחקי הבטיחות הנדרשים בין מוצאי התזה של מערכת ספרינקלרים לכיבוי אש לבין גופי תאורה המותקנים בתקרה מונמכת?

1.תלוי בסוג המתז, על מנת לוודא שעומדים בכל סוגי המתזים יש לשמור על מרחק של ‎50 ס"מ‏ לפחות.

2.יש לשמור מרחק של ‎100 ס"מ‏ לפחות ללא תלות בסוג המתז.

3.יש לשמור מרחק של ‎70 ס"מ‏ לפחות ללא תלות בסוג המתז.

4.אין הגדרה מחייבת למרחקי בטיחות בין מתזים לבין מנורות בתקרה מונמכת.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
