שאלה 709

שאלה 709 – מבחן רישוי חשמל

תוכן השאלה

בתחנת המשנה המתוארת בתרשים ,מתקבלת התרעה על חיבורים חולפים לאדמה בפאזה Y ברשת.
במקרה המתואר לא נפסקו קווים ויש צורך לאתר את מקום התקלה.
פעולות האיתור בתחנת המשנה מצביעות על קו "אריה" כגורם לאירוע.
הקו מזין שלושה צרכנים במתח גבוה.

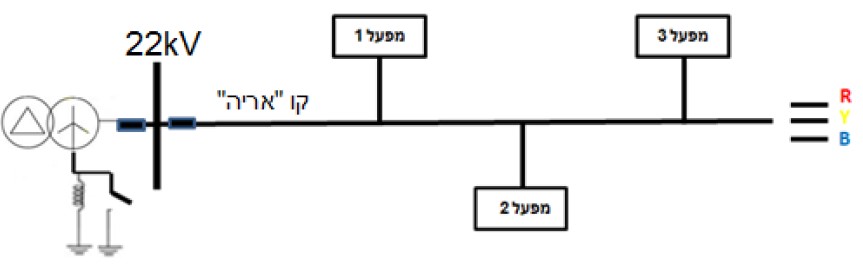

תרשים המצורף לשאלה 709
איזה מבין ארבעת התרחישים המתוארים הוא בעל הסבירות הנמוכה ביותר להתרחש?

אפשרויות תשובה

1.בעל הרשת במתח גבוה, מנחה את הצרכנים המוזנים מהקו הבעייתי, לבצע ביקורת במתקנים הפרטיים ומבצע בדיקה
חזותית לאורך קו "אריה".
2.צרכן מספר 2 -מדווח על הפסקת המפסק הראשי שלו כתוצאה של הפעלת הגנת הפחת-כיוונית עקב אירוע בפזה Y. הצרכן מגלה בביקורת מבדד פרוץ ומטפל בתקלה. הקו הראשי "אריה" תחת מתח וההתראה בתחנת המשנה מופיעה.
3.המפקח על מערכת החלוקה במתח גבוה מנחה את הצרכנים להמשיך בעבודה רגילה, בלי לנקוט פעולות נוספות, אף על
פי שההתרעה על קצרים חולפים של פזה Y לאדמה ממשיכים להופיע.
4.בעל הרשת והצרכנים אינם מצליחים לזהות את מיקום התקלה ומתקבלת החלטה להמשיך את החיפוש במשטר "פחת"
(כשנקודת האפס של השנאי מחוברת ישירות לאדמה).
התשובה הנכונה וההסבר זמינים למנויים בלבד.
