שאלה 816 – מבחן רישוי חשמל

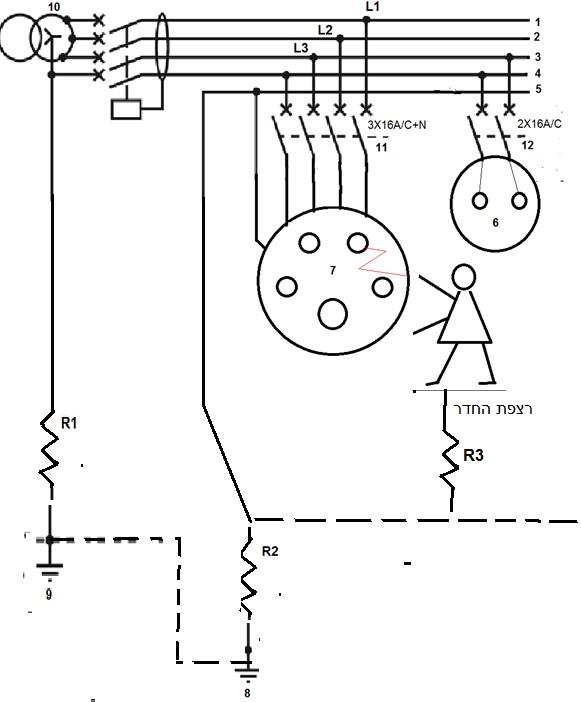

בית התקע המסומן בספרה "‎7‏" באיור נפגם ואחד ממוליכי המופע בבית התקע נחשף. אדם שעומד על רצפת החדר כפי שנראה באיור, נוגע בידו במוליך.

ערכן של ההתנגדויות במבנה: ‎

R_{3} = 3Ω

‏, ‎

R_{1} = 5Ω

‏, ‎

R_{2} = 5Ω

‏, והתנגדות גוף האדם בזמן הנגיעה היא ‎

1000Ω

‏ (עכבות מקור הזינה והמוליכים במתקן זניחות).

• אילו שיטות ההגנה מפני חשמול ניתן לזהות באיור?

• מהו ערכם של "מתח המגע" ו"מתח התקלה" הצפוי במתקן במקרה זה?

• האם שיטות ההגנה מפני חשמול מגינות במקרה זה על האדם?

1.הארקת הגנה, מפסק מגן.
מתח המגע ‎227V‏, מתח התקלה ‎230V‏.
לא. שיטות ההגנה מפני חשמול לא מגינות במקרה זה על האדם.

2.הארקת הגנה, מפסק מגן.
מתח המגע נמוך מ-‎50V‏, מתח התקלה ‎230V‏.
כן. שיטות ההגנה מפני חשמול מגינות במקרה זה על האדם.

3.הארקת הגנה, מפסק מגן.
מתח המגע ‎227V‏, מתח התקלה ‎230V‏.
כן. שיטות ההגנה מפני חשמול מגינות במקרה זה על האדם.

4.זינה צפה הכוללת משגוח.
מתח המגע ‎0V‏, מתח התקלה ‎115V‏.
כן. שיטות ההגנה מפני חשמול מגינות במקרה זה על האדם.

התשובה הנכונה וההסבר זמינים למנויים בלבד.
