שאלה 880 – מבחן רישוי חשמל

תוכן השאלה

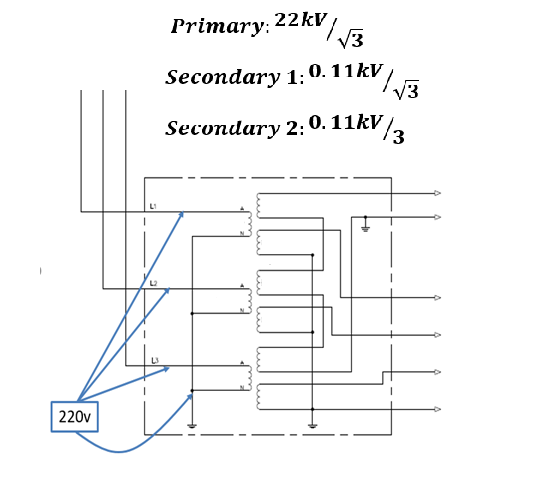

באיור נתון משנה מתח הנמצא בתא מדידה של לוח מתח גבוה המחובר לרשת ‎22kV‏.

לצורך בדיקת התקינות של משנה המתח, חיברו מתח ‎220V‏ מצדו הראשוני כפי שצוין בתרשים.

אילו ערכי מתח בצדו המשני של משנה המתח יעידו על תקינותו?

1.‎1.9V‏ בהדקי המשולש הפתוח ו-‎1V‏ בין כל שאר המופעים לנק׳ הכוכב.

2.‎1.9V‏ בהדקי המשולש הפתוח ו-‎1.1V‏ בין כל שאר המופעים לנק׳ הכוכב.

3.‎1.73V‏ בהדקי המשולש הפתוח ו-‎1V‏ בין כל שאר המופעים לנק׳ הכוכב.

4.‎1.73V‏ בהדקי המשולש הפתוח ו-‎1.1V‏ בין כל שאר המופעים לנק׳ הכוכב.

התשובה הנכונה וההסבר זמינים למנויים בלבד.
