רשתות עיליות

28 שאלותתשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא רשתות עיליות

שאלה 1 בנושא רשתות עיליות

01
בשטח המיועד להקמה של מגרש ספורט מותקנת רשת עילית משולבת מתח נמוך ומתח גבוה.
רשת המתח נמוך בנויה מכבלי צרור ונמצאת בגובה 4.60 מטר מהקרקע.
רשת המתח גבוה בנויה ממוליכים חשופים.
האם נדרש לבצע שינויים ברשת העילית לצורך הפעלת מגרש הספורט?
1.כן, יש להחליף את המוליכים של רשת המתח הגבוה למוליכים מבודדים.
2.כן, יש להעתיק את קטע רשת המתח הגבוה אל מחוץ לשטח המגרש.
3.כן, יש להגדיל את גובה רשת המתח הנמוך ל-4.80 מטר.
4.לא נדרש לבצע כל שינוי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 2 בנושא רשתות עיליות

02
**האם לפי תקנות החשמל להתקנת רשתות חשמל עיליות, מותר להתקין הסתעפות מרשת עילית למתח נמוך
ישירות מהרשת בין הסמכים (העמודים)?**
1.אסור. הסתעפות ממוליך רשת ללא בידוד, מכבל או מצרור תיעשה בצמוד לסמך בלבד.
2.מותר. אך שטח חתך של המוליך לא יעלה על 25 ממ"ר.
3.מותר. על המתכנן לחשב את הכוחות השקולים ולוודא שהיציבות ה מכני.ת נשמרת.
4.מותר בתנאי וההסתעפות תבוצע.ממוליך רשת ללא בידוד בלבד. אין להסתעף מכבל או מצרור במקרה זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 3 בנושא רשתות עיליות

03
נדרש לתכנן הזנה חד מופעית בגודל 1x40A למתקן חשמל במתח נמוך.
ההזנה תבוצע באמצעות רשת עילית שעשויה מצרור מוליכי אלומיניום בחתך 16 ממ"ר.
מהו שטח החתך המזערי של מוליך האפס (N) הנדרש להתקנה זו עפ"י הנדרש בתקנות החשמל?
1.שטח חתך השווה לזה של מוליכי המופע.
2.25 ממ"ר לפחות.
3.שטח חתך השווה לחצי מזה של מוליך המופע.
4.ההתקנה בצורה זו אסורה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 4 בנושא רשתות עיליות

04
האם עפ"י תקנות החשמל ניתן להזין מבנה בכבל מ"נ עילי ישירות מרשת החשמל?
1.אסור. מבנה יוזן באמצעות כבל תת קרקעי בלבד.
2.מותר להזין מבנה ע"י כבל מ"נ עילי, אך התקנת החיבור לרשת העילית תבוצע על הסמך (העמוד) בלבד.
3.מותר להזין מבנה ע"י כבל מ"נ עילי, את התקנת החיבור לרשת העילית ניתן לבצע בין הסמכים (העמודים) או בצמוד לסמך (עמוד).
4.מותר להזין מבנה ע"י כבל מ"נ עילי אך אורכו לא יעלה על 5 מ'.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 5 בנושא רשתות עיליות

05
נדרש לתכנן הקמת עמוד עם שנאי מתח גבוה למתח נמוך בהספק 400kVA בחניון רכבים חיצוני.
מסלול הנסיעה של הרכבים מתוכנן לעבור בסמוך לעמוד ומתחת לשנאי.
בחר את התשובה המתאימה ביותר:
1.אין מניעה להתקין שנאי מעל מסלול נסיעה לכלי רכב, אולם יש לסמן את רגלי העמוד בסימון ברור ובר קיימא לצורך הגנה על העמוד בפני פגיעות מכניות.
2.התכנון תקין ובתנאי שהשנאי יותקן בגובה 5 מ' לפחות ממפלס מסלול הנסיעה.
3.אין להתקין שנאי מעל מסלול נסיעה לכלי רכב. יש להציב את העמוד כך שישמר מרחק אופקי של 1 מ' לפחות בין השנאי לבין הקצה הקרוב של מסלול הנסיעה.
4.מעל מסלול נסיעה יותקן שנאי בהספק שלא יעלה על 50kVA ובגובה של 5 מ' לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 6 בנושא רשתות עיליות

06
התקנת עמודים לרשת חשמל המזינה מתקן חשמלי במתח נמוך תעשה ע"י:
1.רק על ידי אדם בעל רישיון חשמלאי.
2.רק על ידי צוות חשמלאים בעלי רישיון חשמלאי.
3.כל אדם רשאי לבצע עבודה זו המוגדרת כעבודה מכנית ולא עבודת חשמל.
4.כל אדם ובלבד שהוא פועל לפי הוראותיו של חשמלאי ובפיקוחו הצמוד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 7 בנושא רשתות עיליות

07
איזה מבין החומרים הבאים מותר לשימוש לצורך התקנה של מוליכי רשת עילית ללא בידוד?
1.סגסוגת פלדה.
2.סגסוגת ברזל.
3.סגסוגת אלומיניום.
4.סגסוגת כסף.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 8 בנושא רשתות עיליות

08

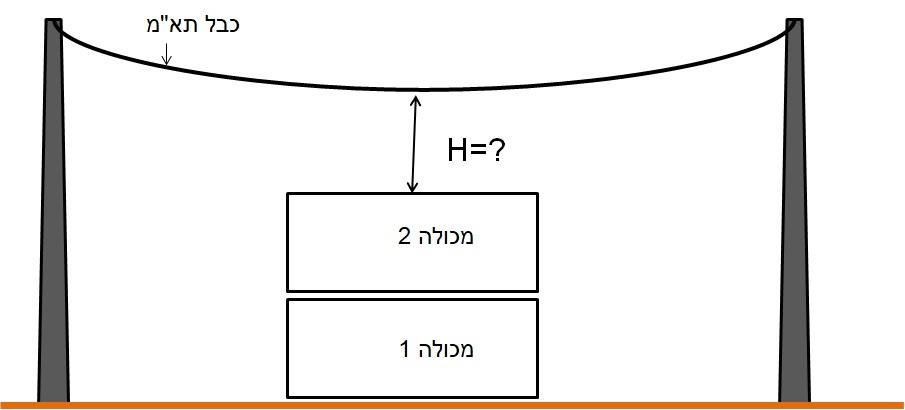

באתר בניה נדרש להתקין שתי מכולות אחת על השנייה.
מעל האזור שבו מעוניינים להניח את המכולות עובר צרור כבלים מבודד כמתואר באיור.
תרשים המצורף לשאלה 8 בנושא רשתות עיליות
מהו המרחק המזערי (H) הנדרש בין גג מכולה 2 לבין צרור הרשת, על פי תקנות החשמל?
1.0.3 מטר.
2.2.5 מטר.
3.1 מטר.
4.3 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 9 בנושא רשתות עיליות

09
עמוד משולב כולל רשת מתח נמוך (400kV) ורשת מתח גבוה (22kV).
מהו המרחק האנכי המזערי הנדרש בין הרשתות (מתח נמוך ומתח גבוה) המותקנות על אותו עמוד?
1.1.80 מ'.
2.1.90 מ'.
3.2.00 מ'.
4.2.50 מ'.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 10 בנושא רשתות עיליות

10
עקב תלונות רבות על תקלות באספקת החשמל לצרכנים הניזונים מרשת עילית במתח נמוך עם מוליכים חשופים, נשלח צוות
חשמלאים לבחינת המצב הקיים ברשת.
בקטע שבין שני העמודים גילה הצוות סימנים שנגרמו מקשת חשמלית בשל קצר בין המוליכים.
הצוות מדד מפתח של 40 מטר, מתלה של 1.1 מטר, ומרחק של 30 ס"מ בין המוליכים בסמוך למבודדים.
מהי המסקנה שאליה הגיע הצוות במקרה זה?
1.אין צורך לבצע כל שינוי ברשת הקיימת. נראה שההפרעות נגרמו עקב חפצים שעפו באוויר.
2.יש למתוח את המוליכים ברשת לצורך הקטנת המתלה ל-1.0 מטר.
3.יש להרחיק את המוליכים למרחק של 35 ס"מ לפחות.
4.יש להקטין את מתיחת המוליכים כדי להגדיל את המתלה ל-1.5 מטר לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 11 בנושא רשתות עיליות

11
ברשת עילית למתח נמוך הותקן מוליך נחושת ללא בידוד.
מהי הטמפרטורה המרבית המותרת לחישוב זרם מתמיד במוליך זה?
1.70 מעלות צלסיוס.
2.80 מעלות צלסיוס.
3.90 מעלות צלסיוס.
4.105 מעלות צלסיוס.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 12 בנושא רשתות עיליות

12
נדרש לתכנן הזנת חשמל תלת מופעית במתח נמוך, באמצעות רשת עילית העשויה מצרור מוליכי סגסוגת אלומיניום בחתך 70 ממ"ר.
מהו שטח החתך המזערי התקני של מוליך האפס (N) המותר במקרה זה?
1.54.6 ממ"ר.
2.25 ממ"ר.
3.שטח חתך השווה לחצי ממוליך המופע.
4.ההתקנה בצורה זו אסורה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 13 בנושא רשתות עיליות

13
לצורך התקנת רשת חשמל עילית באזור הררי, נדרש לחצות ואדי ולכן תנאי השטח הוגדרו כחריגים.
לאחר מדידת השטח נמצא שדרוש מרחק העולה על 60 מטרים בין שני עמודי רשת.
האם מותר להתקין את עמודי הרשת במרחק זה?
1.לא. אסור שהמרחק בין סמכי רשת יעלה על 60 מטרים.
2.לא. אסור להתקין רשת חשמל באזור שבו תנאי השטח חריגים.
3.כן. היות ומדובר על תנאי שטח חריגים.
4.כן. בתנאי שמוליכי הרשת יהיו מנחושת בחתך מזערי של 95 ממ"ר לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 14 בנושא רשתות עיליות

14
נדרש לתכנן הזנה תלת מופעית למתקן חשמל במתח נמוך עם זרם עבודה צפוי של 3x180A בחודשי החורף, ו-3x205A בחודשי הקיץ.
ההזנה תבוצע באמצעות רשת עילית העשויה מצרור אלומיניום עם בידוד XLPE .
מהו שטח החתך המזערי המותר לשימוש עבור מוליכי הרשת בהתקנה זו?
1.70 ממ"ר.
2.150 ממ"ר.
3.50 ממ"ר.
4.X ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 15 בנושא רשתות עיליות

15
עקב מזג אוויר סוער נשבר עמוד עץ שתמך ברשת עילית במתח נמוך. המתכנן מקבל החלטה להחליפו לעמוד בטון באורך 10 מטר.
מהו עומק החפירה הנדרש באזור עם קרקע חולית?
1.2.00 מטר.
2.1.80 מטר.
3.1.60 מטר.
4.2.20 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 16 בנושא רשתות עיליות

16
נדרש לתכנן הזנה תלת מופעית למתקן חשמל במתח נמוך עם זרם עבודה צפוי של 3x180A .
ההזנה תבוצע באמצעות רשת עילית העשויה מצרור אלומיניום עם בידוד XLPE .
מהו שטח החתך המזערי המותר לשימוש עבור מוליכי הרשת בהתקנה זו?
1.70 ממ"ר.
2.25 ממ"ר.
3.35 ממ"ר.
4.95 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 17 בנושא רשתות עיליות

17
בהתאם לתקנות החשמל , מהו שטח חתך המוליכים המזערי הנדרש לצורך תכנון רשת עילית מכבל מבודד עם מוליכי נחושת?
1.16 ממ"ר.
2.25 ממ"ר.
3.4 ממ"ר.
4.10 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 18 בנושא רשתות עיליות

18
נדרש לתכנן הזנה תלת מופעית בגודל 3x250A למתקן חשמל במתח נמוך.
ההזנה תבוצע באמצעות רשת עילית שעשויה ממוליכי נחושת ללא בידוד.
מהו שטח חתך מוליכי הרשת המתאים להתקנה זו?
1.25 ממ"ר.
2.35 ממ"ר.
3.50 ממ"ר.
4.70 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 19 בנושא רשתות עיליות

19
בהצטלבות עם צינור נפט או גז (שאינו גז טבעי) המונח מעל פני הקרקע, מהו המרחק האופקי שיש לשמור מקו מתח גבוה?
1.לכל הפחות 5 מטר.
2.לכל הפחות 3 מטר.
3.לכל היותר 20 מטר.
4.בהינתן אישור הדדי בין בעלי קו החשמל לבין בעלי הצינור, ניתן לרדת מערך 5 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 20 בנושא רשתות עיליות

20
במהלך תכנון קו חשמל עילי במתח גבוה נדרש לחצות נחל קיים.
חציית הנחל בקידוח תת קרקעי אינה מתאפשרת משיקולים טכניים.
איזו מהחלופות הבאות עשויה להוות פתרון תקני?
1.ניתן להקים עמודי חשמל בצדי הנחל באופן כזה שהמתלה המרבי של התילים יהיה בגובה העולה על 7.5 מ' מעל פני המים.
2.ניתן להקים עמודי חשמל בצדי הנחל, אך חציית הנחל חייבת להיעשות ע"י כא"מ (כבל אווירי מבודד). המתלה המרבי של הכא"מ יהיה בגובה העולה על 4.5 מ' מעל פני המים.
3.אין להקים כל רשת עילית מעל נחל. המתכנן נדרש למצוא תוואי חלופי לחציית הנחל בקידוח תת קרקעי.
4.ניתן להקים עמודי חשמל בצדי הנחל באופן כזה שהמתלה המרבי של התילים יהיה בגובה העולה על 4.5 מ' מעל פני המים ומרחק כל עמוד משפת הנחל יעלה על 10 מ'.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 21 בנושא רשתות עיליות

21
עקב מזג אוויר סוער נשבר עמוד עץ שתמך ברשת עילית במתח נמוך. המתכנן מקבל החלטה להחליפו לעמוד עץ חדש באורך 10 מטר.
מהם הקטרים לפיהם ייבחר המתכנן את העמוד החדש?
1.קוטר של 22 ס"מ עד לגובה של 1.5 מטרים מהקצה התחתון וקוטר של 17 ס"מ בקצה העליון.
2.קוטר של 20 ס"מ עד לגובה של 1.5 מטרים מהקצה התחתון וקוטר של 15 ס"מ בקצה העליון.
3.קוטר של 22 ס"מ עד לגובה של 1.5 מטרים מהקצה התחתון וקוטר של 15 ס"מ בקצה העליון.
4.קוטר של 20 ס"מ עד לגובה של 1.5 מטרים מהקצה התחתון וקוטר של 17 ס"מ בקצה העליון.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 22 בנושא רשתות עיליות

22
מהו המרחק המרבי המותר בין סמכי רשת ,בעת תכנון רשת חשמל עילית בקו ישר אופקי ובתנאי שטח רגילים?
1.60 מטר.
2.100 מטר.
3.120 מטר.
4.בתנאי שטח רגילים אין הגבלה למרחק בין סמכי רשת.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 23 בנושא רשתות עיליות

23
בתרשים מוצגת התקנה של עמוד תאורה תחת צרור תא"מ (תיל אווירי מבודד).
תרשים המצורף לשאלה 23 בנושא רשתות עיליות
מהו המרחק המזערי A שעל המתכנן לשמור בין הרשת לבין עמוד התאורה?
1.ניתן להתקין בכל מרחק היות ומדובר במוליך מבודד.
2.ככלל , אסור להתקין עמודי תאורה תחת רשת חברת החשמל.
3.המרחק המזערי יהיה 50 ס"מ.
4.המרחק המזערי יהיה 1 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 24 בנושא רשתות עיליות

24
על עמוד חשמל בחניון של מרכז מסחרי מותקנים שני שנאים. גובה תחתית השנאי הראשון מפני הקרקע הוא 4.4 מ', ואילו
גובה תחתית השנאי השני מפני הקרקע הוא 5.0 מ'.
בעקבות עבודות פיתוח לצורך שינויים במגרש החניה, מתכננים להגביה את פני הקרקע הסמוכה לעמוד ב- 60 ס"מ.
האם נדרש לבצע שינוי כלשהו על עמוד החשמל?
1.לא. גובה פני הקרקע במצב הסופי המתואר אינו משפיע על העמוד או על האביזרים המתוקנים עליו.
2.כן. הגובה המינימלי בין הקרקע והשנאי נדרש להיות 5 מ' לפחות ולכן נדרש להגביה את 2 השנאים.
3.כן. הגובה המינימלי בין הקרקע והשנאי נדרש להיות 4 מ' לפחות ולכן נדרש להגביה רק את השנאי הנמוך יותר.
4.כן. בשל השינוי בגובה השנאים ביחס לקרקע נדרש להוסיף הגנה מכנית על העמוד ושילוט בר קיימא "זהירות! שנאי מתח גבוה".
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 25 בנושא רשתות עיליות

25
בהתאם לתקנות החשמל , מהו שטח חתך המוליכים המזערי הנדרש לצורך תכנון רשת עילית עם מוליכי אלומיניום ללא בידוד?
1.16 ממ"ר.
2.25 ממ"ר.
3.4 ממ"ר.
4.10 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 26 בנושא רשתות עיליות

26
נדרש להתקין כבל עילי להזנת 5 גופי תאורה המותקנים על עמודי עץ באתר בניה, בהספק כולל של 2kW .
מהו שטח חתך הכבל הנדרש במקרה זה?
1.לזרם המחושב מספיק להתקין כבל בעל מוליכי נחושת בעלי שטח חתך של 1.5 ממ"ר.
2.משיקולים מכניים, נדרש להתקין כבל אלומיניום בלבד, עם מוליכים בעלי שטח חתך העולה על 16 ממ"ר כנדרש בתקנות החשמל.
3.ניתן להתקין כבל נחושת עם מוליכים בעלי שטח חתך של 4 ממ"ר.
4.עפ"י תקנות החשמל, לא ניתן להזין גופי תאורה באמצעות כבלים עיליים אלא רק בתצורה תת קרקעית. לפי חישוב הזרם המתמיד נדרש כבל עם מוליכי נחושת בעלי שטח חתך של 2.5 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 27 בנושא רשתות עיליות

27
רשת עילית ללא בידוד במתח נמוך, חוצה מגרש ספורט בגובה של 4.20 מטר. תשתיות הסביבה אינן מאפשרות את המרת הרשת לתת-קרקעית.
האם יש צורך לבצע שינוי בקטע הרשת החוצה את המגרש?
1.כן ,יש להגביה את רשת החשמל ל-6.50 מטר לפחות.
2.אין צורך לבצע שינוי.
3.כן, יש להחליף את הרשת, לרשת כבלים בגובה מזערי של 4.50 מטר.
4.כן, יש להחליף את הרשת, לרשת צרור בגובה מזערי של 4.00 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 28 בנושא רשתות עיליות

28
איזה מבין החומרים הבאים מותר לשימוש לצורך התקנה של מוליכי רשת עילית ללא בידוד?
1.סגסוגת פלדה.
2.סגסוגת ברזל.
3.סגסוגת אלומיניום.
4.סגסוגת כסף.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
