התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

16 שאלותתשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 269 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 269
האם מותר למקם את קווי החשמל ואת קווי הבזק העיליים באותו צד של דרך?
1.אסור בכל מקרה.
2.מותר רק כאשר מדובר בדרכים שרוחבן לא עולה על 5 מטרים.
3.אסור, אולם מנהל ענייני החשמל במשרד האנרגיה והתשתית יחד עם מנהל אגף ההנדסה במשרד התקשורת יהיו רשאים לאשר, בגלל האילוצים בשטח, מיקום באותו צד של דרך.
4.אסור גם אם התנאים בשטח אינם מאפשרים למקם את הקווים בצדדים שונים של הדרך, יש להטמין גם את קו בזק וגם את קו חשמל באדמה במרחקים שנקבעו בתקנות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 270 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 270
האם תקנות החשמל מתירות הצטלבות בין קווי בזק לבין קווי חשמל עיליים במתח עליון?
1.מתירות בתנאים הבאים: קו הבזק במרווח ההצטלבות עם קו חשמל במתח עליון יהיה תת-קרקעי. עמוד הבזק הקרוב ביותר לקו החשמל ימוקם באופן כזה שהמרחק האופקי בין הנקודה הקיצונית ביותר של מרכיב קו החשמל לנקודה הקרובה ביותר של מרכיב קו הבזק העילי יהיה 10 מטרים לפחות.
2.אוסרות, אולם מנהל ענייני החשמל במשרד האנרגיה והתשתית יחד עם מנהל אגף ההנדסה במשרד התקשורת יהיו רשאים להורות על מתן היתר מיוחד.
3.מתירות בתנאים הבאים: ההצטלבות היא בחציית עורק תחבורה ראשי. קו הבזק במרווח ההצטלבות עם קו חשמל במתח עליון יהיה תת-קרקעי (יותקן באמצעות קידוח אופקי).
4.אוסרות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 271 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 271
האם על פי הנדרש בתקנות החשמל ,ניתן לאפשר את סיומם של קווי החשמל ושל קווי הבזק בארון אחד?
1.בשום מקרה אין לאפשר סיומם של קווי חשמל ובזק במחבר, בהסתעפות, בנתיכים, וכיוצא באלה בתוך ארון או תיבה בהם מסתיים אחד מהקווים האמורים.
2.מותר רק אם תבוצע הפרדה בין מתקני החשמל למתקני הבזק באמצעים עמידים מבחינה מכנית וחשמלית, והמתקנים סומנו באופן שניתן להבחין ביניהם.
3.מותר בתנאי שהטיפול בקווי בזק ובקווי חשמל במקום האמור יבוצע על ידי חשמלאי מורשה.
4.מותר רק אם בסיום הקווים הותקנו אבזרים תקניים ושלטים מתאימים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 383 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 383
נדרש לתכנן הטמנה תת קרקעית של כבל תקשורת בסמוך לעמוד מתח עליון כנדרש בתקנות החשמל.
מהו המרחק המותר בין העמוד לבין החפירה שבה יוטמן הכבל?
1.0.5 מטר.
2.1 מטר.
3.10 מטר.
4.20 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 384 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 384
נדרש לתכנן הטמנה תת קרקעית של כבל מ"ג בסמוך לעמוד תקשורת. תחילה תוכנן מרחק חפירה של 50 ס"מ מהעמוד, עקב
אילוצים בשטח הקטינו את מרחק החפירה.
מה נדרש לבצע על מנת שהתקנה זו תעמוד בדרישות של תקנות החשמל?
1.בהתאם לתקנות , חובת העתקת העמוד למיקום חדש חלה על חברת התקשורת.
2.גם לאחר שינוי המרחק, ההתקנה תואמת לתקנות החשמל ולכן לא קיימת בעיה.
3.אסור כלל להתקין כבל מ"ג בסמוך לעמוד תקשורת.
4.נדרש להוסיף הגנה מכנית להגנה על הכבל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 454 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 454

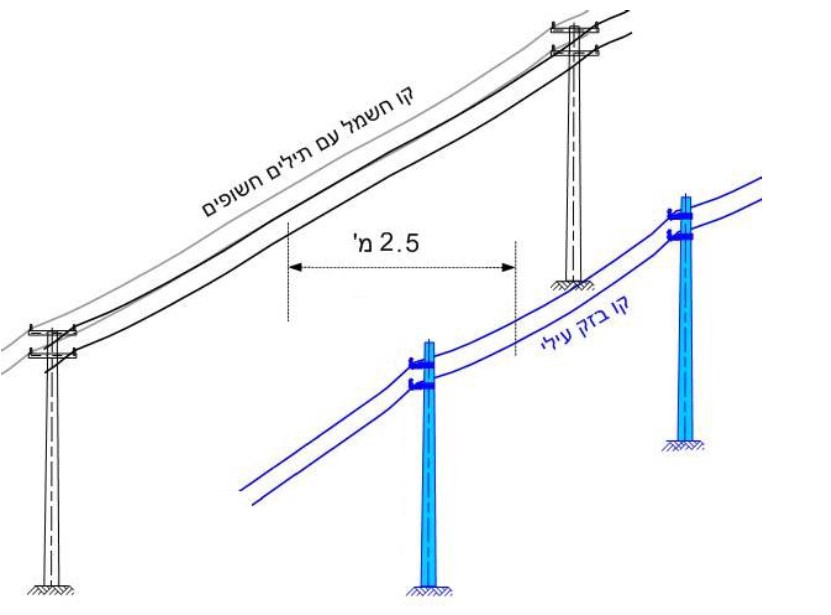

בגלל אילוצים טופוגרפיים בשטח נאלץ המתכנן לקבוע תוואי להקמת רשת חשמל עילית על עמודי בטון עם תילים חשופים
במרחק של 2.5 מטר מקו בזק קיים.
תרשים המצורף לשאלה 454 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
האם התכנון המתואר לעיל מותר על פי דרישות תקנות החשמל?
1.אסור. נדרשת שמירה על מרחק אופקי של 6 מטר לפחות בכל מקרה.
2.מותר. על פי התקנות ניתן במקרה זה לצמצם את המרחק עד ל-2 מטר.
3.מותר רק באישור של מנהל ענייני החשמל במשרד האנרגיה והתשתית יחד עם מנהל אגף ההנדסה במשרד התקשורת.
4.אסור במקרה זה להקים רשת עילית עם תילים חשופים אלא עם צרור מבודד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 455 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 455

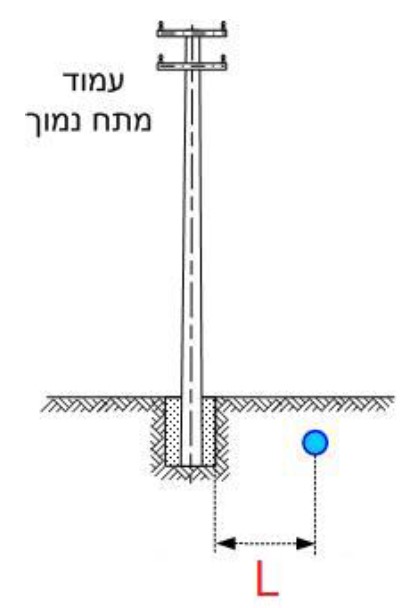

במרחק L מעמוד רשת מתח נמוך, מתוכננת התקנת כבל בזק (ישירות באדמה, ללא אמצעים מכניים להגנה על הכבל).
תרשים המצורף לשאלה 455 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
מהו המרחק הנדרש במקרה זה בהתאם לתקנות החשמל?
1.המרחק המזערי הנדרש הוא 65 ס"מ לפחות.
2.המרחק המזערי הנדרש הוא 100 ס"מ לפחות בגלל הסכנה של פגיעה ביציבות העמוד בעת חפירת התעלה להנחת הכבל.
3.המרחק המינימלי הנדרש על פי התקנות הוא 50 ס"מ.
4.המרחק המינימלי הנדרש ייקבע ע"י המתכנן בהתאם לתנאי הדרך.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 456 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 456

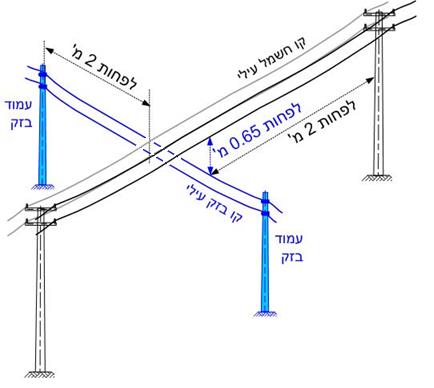

באיור מתוארת הצטלבות בין קו רשת חשמל (לא מבודדת) במתח נמוך המותקנת מעל קו בזק עילי.
תרשים המצורף לשאלה 456 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
באיזה מבין התנאים המפורטים להלן, יש לעמוד במקרה זה על פי תקנות החשמל?
1.ההצטלבות כמתואר אסורה בכל מקרה.
2.ההצטלבות כמתואר מותרת בתנאי.שקו בזק יהיה מבודד.
3.ההצטלבות כמתואר מותרת ללא.תנאי נוסף.
4.ההצטלבות כמתואר אסורה מפני שנדרש שקו הבזק יותקן מעל קו רשת החשמל במתח נמוך.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 457 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 457

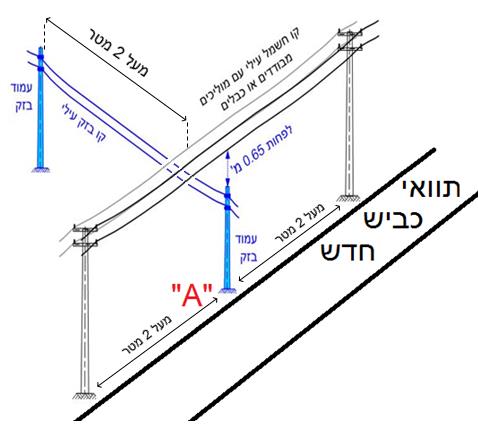

באיור מוצגת הצטלבות בין קו בזק לבין רשת חשמל במתח נמוך.
עמוד בזק " A " מפריע לסלילת כביש חדש ולכן הותקן מתחת לקו הרשת במתח נמוך.
תרשים המצורף לשאלה 457 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
1.מתאים, בתנאי שבקטע של הצטלבות תותקן רשת מוארקת מתחת לרשת חשמל קיימת, כך שבמקרה של קריעת רשת חשמל לא יהיה מגע בינה לבין קו בזק.
2.מתאים, בתנאי שעמודי החשמל בקטע של הצטלבות יוחלפו לגבוהים יותר כך שהמרחק האנכי בין הקווים יהיה 1.5 מטרים לפחות.
3.מתאים , רק בתנאי שקו החשמל.בקטע של הצטלבות יוטמן באדמה.
4.מתאים , בתנאי שקו החשמל יהיה מבודד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 458 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 458

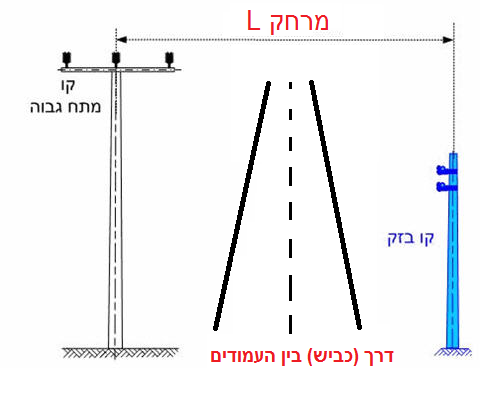

בגלל אילוצים הקיימים בשטח נדרש להקים קו חדש במתח גבוה במרחק " L " מקו בזק כמתואר באיור.
תרשים המצורף לשאלה 458 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
מהו המרחק (L) המזערי בין הרשתות הנדרש במקרה זה בהתאם לתקנות החשמל?
1.המרחק המזערי הנדרש הוא 10 מטרים.
2.המרחק המזערי הנדרש הוא 12 מטרים.
3.המרחק המזערי הנדרש הוא 14 מטרים.
4.המרחק המזערי הנדרש הוא 16 מטרים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 459 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 459
ברצועת דרך קיים קו מתח גבוה עילי.
הקו מוזן ממקור זינה עם נקודת האפס המוארקת ישירות.
לצד העמוד מתוכנן להטמין במישרין באדמה-כבל בזק כמתואר באיור שלהלן.
תרשים המצורף לשאלה 459 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
1.מרחק של 1.5 מטר.
2.מרחק של 2.0 מטר.
3.מרחק של 0.5 מטר.
4.אסור להניח קו בזק וקו חשמל באותו צד של דרך.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 460 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 460
ברצועת דרך קיים קו מתח גבוה עילי ובסמוך אליו נדרש להטמין כבל בזק באדמה-כמתואר בתרשים.
קו המתח הגבוה מחובר למקור זינה עם נקודת אפס המוארקת ישירות
תרשים המצורף לשאלה 460 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
האם מותר להתקין את כבל הבזק במרחק של 60 ס"מ מהעמוד?
1.אסור ,בגלל הסכנה של פגיעה ביציבות העמוד בעת חפירת תעלה להנחת כבל בזק. נדרש מרחק מינימלי של 100 ס"מ.
2.מותר, בתנאי שכבל הבזק יהיה בצינור פלדה כדי למנוע פגיעה אפשרית בקבל בעת שיקום יסודות העמוד (נדרש אחת ל-25 שנה).
3.מותר בתנאי שכבל הבזק יהיה בצינור בעל תכונות בידוד חשמליות המת אימות לעליה הצפויה של הפוטנציאל החשמלי של הקרקע.
4.אסור בכל מקרה-המרחק המינימלי הנדרש במקרה זה הוא 2 מטרים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 461 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 461

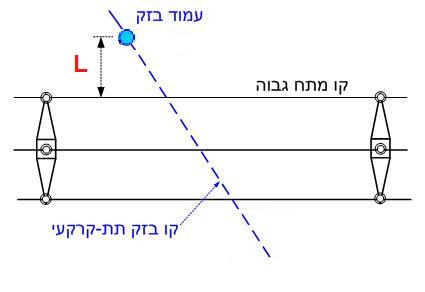

בתרשים (ממבט על) מתוארת הצטלבות בין קו רשת חשמל במתח גבוה (עם תילים חשופים) לבין קן בזק שהוטמן באדמה
בקטע של הצטלבות (בקטע שמתחת לרשת מתח גבוה).
תרשים המצורף לשאלה 461 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
מהו המרחק המינימלי הנדרש על פי התקנות בין העמוד של קו הבזק לבין רשת המתח הגבוה?
1.מרחק השווה לגובה של עמוד בזק (למקרה נפילה של עמוד בזק על קו החשמל).
2.2 מטרים.
3.10 מטרים.
4.4 מטרים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 462 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 462
כדי לפנות שטח להקמת שכונה חדשה יש צורך בהזזת עמוד מתח עליון דו-מעגלי בגובה 30 מטרים מעל פני הקרקע. הזזת
העמוד מקרבת אותו לכבל בזק תת-קרקעי קיים (ללא תכונות בידוד מיוחדות).
תרשים המצורף לשאלה 462 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
מהו המרחק המינימלי הנדרש בהתקרבות שתיווצר?
1.60 מטרים לפחות (פעמיים גובה העמוד). אם לא ניתן להשיג את המרחק במיקום המתואר של הכבל יש להעתיק אתו לצד השמאל של העמוד במרחק כאמור.
2.30 מטרים לפחות. אם לא ניתן להשיג את המרחק במיקום המתואר של הכבל יש להעתיק אתו לצד השמאל של העמוד במרחק כאמור.
3.4 מטרים לפחות.
4.10 מטרים לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 463 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 463

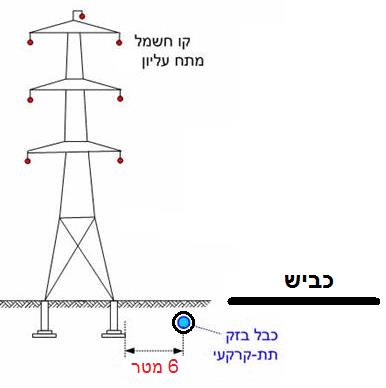

כדי לספק תשתית תקשורת לשכונה חדשה יש צורך בהתקנת כבל בזק תת-קרקעי בקרבת עמוד מתח עליון דו-מעגלי קיים
בגובה 27 מטרים מעל פני הקרקע.
תרשים המצורף לשאלה 463 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
האם התקנות מתירות את התקנת הכבל במרחק 6 מטרים מהעמוד?
1.מתירות ,בתנאי שכבל הבזק יהיה בתוך צינור בעל תכונות בידוד חשמליות המתאימות לעלייה הצפויה של הפוטנציאל.החשמלי של הקרקע.
2.אוסרות. יש להרחיק את הכבל למרחק של27.מטרים לפחות בכל מקרה.
3.אוסרות. יש להרחיק את הכבל למרחק של10.מטרים לפחות בכל מקרה.
4.מתירות ,בתנאי שכבל בזק יהיה בתוך צינור פלדה מו.ארק בשני קצותיו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 464 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל

שאלה 464

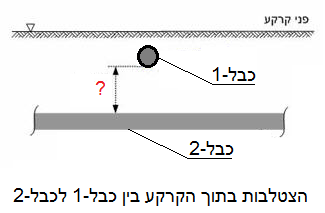

בתרשים מתוארת הצטלבות של שני כבלים: כבל בזק וכבל חשמל.
תרשים המצורף לשאלה 464 בנושא התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל
איזה משני הכבלים יותקן למעלה בהתאם לתקנות החשמל?
1.כבל בזק יהיה למעלה.
2.כבל חשמל יהיה למעלה.
3.כבל שהותקן מאוחר יותר על ציר הזמן יהיה למעלה.
4.אין לזה משמעות בתנאי שהמרחק האנכי יהיה 60 ס"מ לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
