שנאים

שני שנאים בעלי אותה קבוצת חיבורים מותקנים באותו מבנה כאשר כל אחד מזין לוח מתח נמוך נפרד.

לפני סגירת המגשר בין שני הלוחות, נמדדו הפרשי מתחים בין כל מופע של שנאי אחד למופע המקביל של השנאי השני.

נתון שנאי:

מהי משמעות הערך של מתח קצר בשנאי Uk [%]‎ ?

פסי צבירה מחוברים ביניהם ע"י מפסק מקשר, כאשר כל פס צבירה מוזן משנאי נפרד.

על המפסק המקשר נמדדו המתחים הבאים 400V, 400V, 0V .

(המתחים נמדדו בין מופע בלוח אחד כלפי אותו מופע בלוח השני).

איזו מבין האפשרויות הבאות יכולה להיות הסיבה למתחים שנמדדו?

להלן טבלת נתונים של שנאים:

בהתאם להנחיות תכנון של חדרי שנאים בהיבטים של בטיחות קרינה.

במפעל נדרשת הגדלת חיבור להספק כולל של 1150kVA.

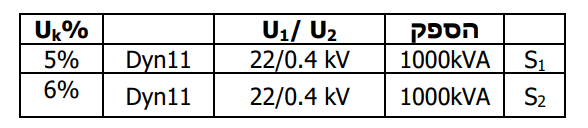

לצורך ההגדלה , חובר במקביל לשנאי קיים $S_1$ שנאי חדש $S_2$. נתוני שני השנאים העובדים במקביל מופיעים בטבלה:

במפעל נדרשת הגדלת חיבור להספק כולל של 1900kVA.

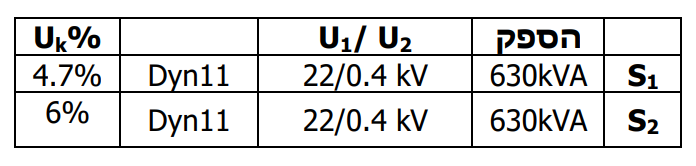

לצורך ההגדלה , חובר במקביל לשנאי קיים $S_1$, שנאי חדש $S_2$. נתוני שני השנאים מופיעים בטבלה:

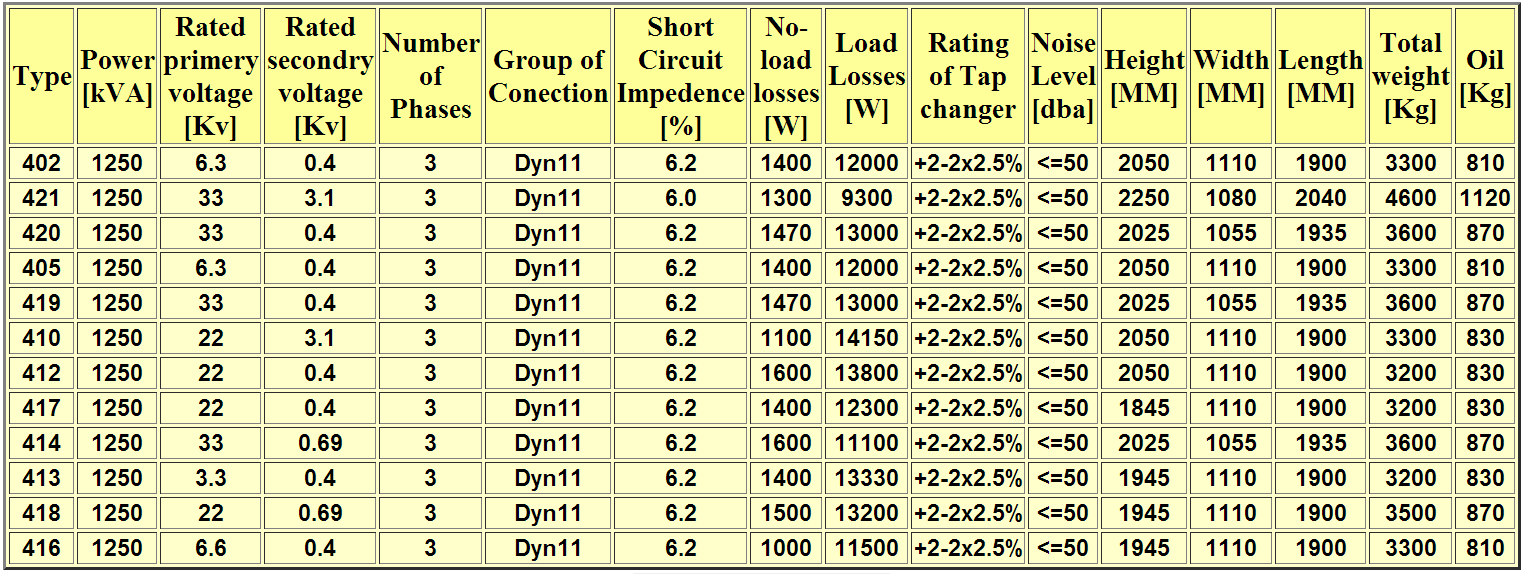

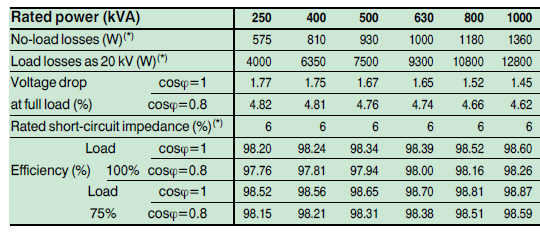

להלן טבלת פרמטרים חשמליים של שנאי הספק שונים:

מהטבלה רואים כי איבודי הברזל בליבה של שנאי 250 קו"א הם:

בלוח ראשי במתח גבוה קיים משנה מתח המיועד לממסר הגנה כמתואר בתרשים. על משנה המתח כתוב היחס הבא: $(\frac{22}{\sqrt{3}}):(\frac{0.11}{3})$

במידה ונחבר מתח תלת מופעי מאוזן בצדו הראשוני של משנה המתח (400V בין כל זוג ההדקים $L_1,L_2,L_3$.)

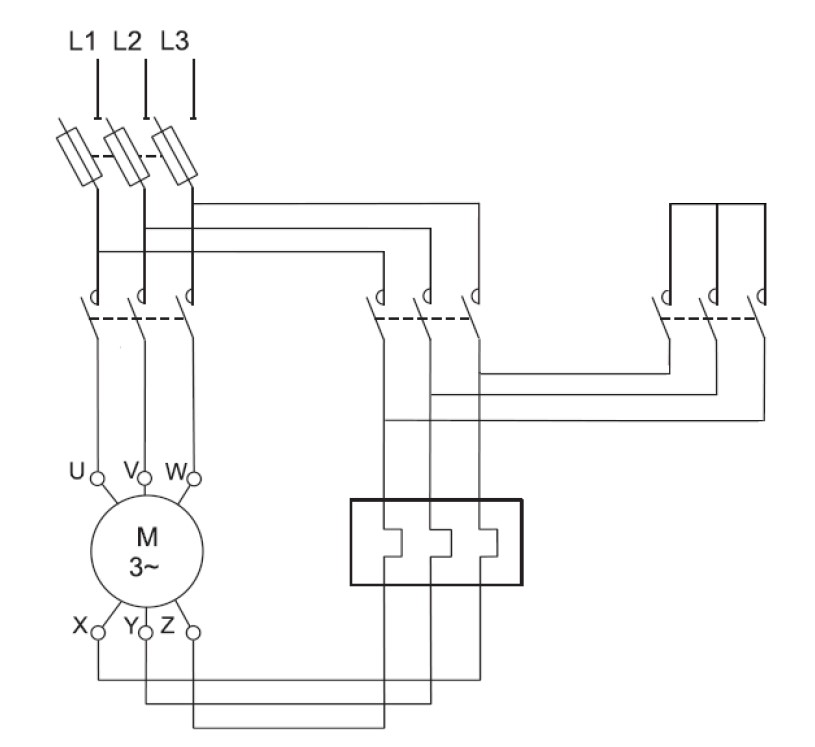

בתמונה מתוארים שני שלבים בחיבור סטטור של מנוע אסינכרוני, כחלק מהתנעה באמצעות חיבור Y / Δ.

המנוע מיועד לעבוד בחיבור משולש בעבודה סדירה שבה המתח הוא: ‎$U_L=400[\mathrm{V}]$‏

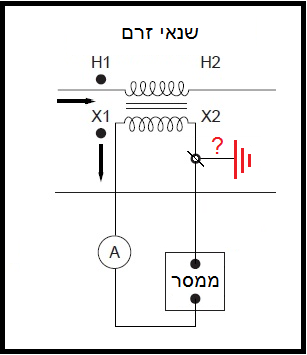

בתרשים הבא מוצג חיבור להארקה.

נתון שנאי עם הנתונים הבאים:

הספק- 630kVA

הפסדי נחושת- 9300W

מתח קצר- 6%

נתון שנאי עם הנתונים הבאים:

הספק- 1000‎kVA

הפסדי נחושת - 9600W

מתח קצר- 6%

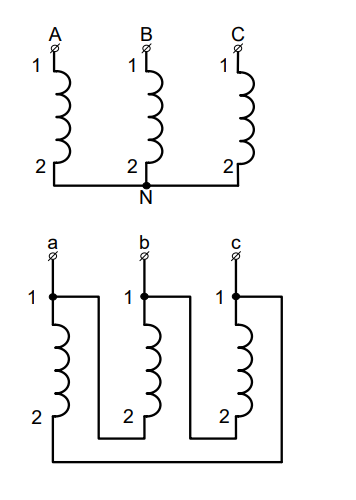

להלן 4 תצורות חיבור וקטוריות של הסלילים בשנאי הספק במתח ‎22/0.4 kV‏.

איור 1:

איור 2:

איור 3:

איור 4:

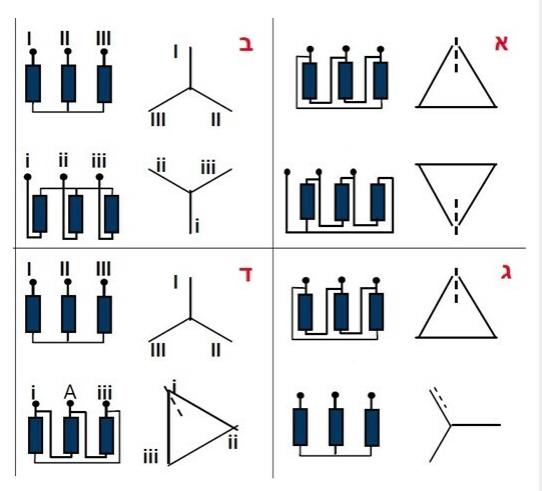

להלן 4 של תצורות וקטוריות לחיבור שנאי הספק במתח ‎22/0.4 kV‏.

איור 1:

איור 2:

איור 3:

איור 4:

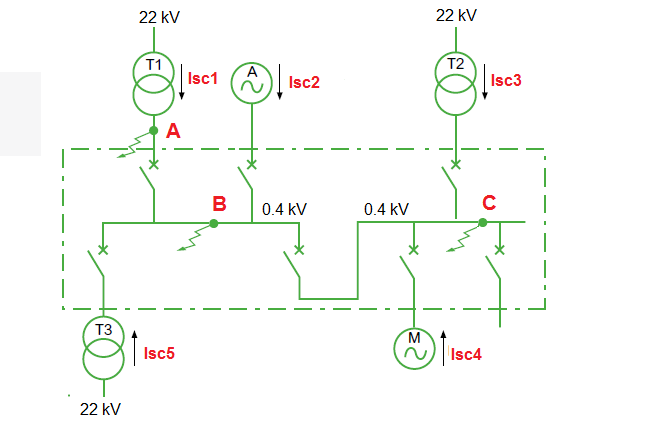

בתרשים מופיעה רשת חשמל.

האותיות A, B, C מתארות נקודות שבהן התרחש קצר במערכת.

כאשר מתרחש קצר באחת מהנקודות A, B, C מתפתחים זרמי קצר: Isc1, Isc2, Isc3, Isc4, Isc5.

בהנחה שכל המפסקים זהים וכל זרמי הקצר שווים בגודלם (כלומר Isc1=Isc2=Isc3=Isc4=Isc5=Isc).

בתרשים מופיע שנאי המוזן מרשת במתח של 22kV ועם הספק קצר של 200MVA.

הספקו של השנאי הוא 1000kVA, ומתח הקצר שלו הוא 4%.

בהנחה שניתן להזניח את ההתנגדות האקטיבית (כלומר X=Z), מהי התוצאה הקרובה ביותר לערכו של זרם הקצר המתמיד (kA rms) שיתפתח בפסי צבירה?

בתרשים מופיעים שני שנאים המחוברים במקביל לפסי צבירה.

השנאים מוזנים מרשת במתח של kV22 ובנקודה זו חושב הספק קצר של 160MVA.

שנאי T1:‏ 22‎kV\0.4kV בהספק של 1600kVA, ומתח קצר של 5%.

שנאי T2:‏ 22‎kV\0.4kV בהספק של 1600kVA, ומתח קצר של 6%.

בתרשים מופיע שנאי המוזן מרשת במתח של 22kV ועם הספק קצר של 50MVA.

הספקו של השנאי הוא 400kVA ומתח הקצר שלו הוא 5%.

בתרשים מופיעים שני שנאים המחוברים במקביל לפסי צבירה.

השנאים מוזנים מרשת במתח של 22kV ובנקודה זו חושב הספק קצר של 100MVA.

שנאי T1: ‏22kv‎\0.4kV ‏ בהספק של 1600kVA,‏ ומתח קצר של 6%.

שנאי T2: ‏22kv‎\0.4kV ‏ בהספק של 1600kVA,‏ ומתח קצר של 8%.

להלן 4 תצורות חיבור וקטוריות של שנאי הספק במתח ‎22/0.4‎ KV.

בתרשים מופיע שנאי המוזן מרשת עילית במתח של 22‎kV.

הספק הקצר שחושב בנקודה זו הוא ‎40‎MVA.

הספקו של השנאי הוא ‎1250‎kVA, ומתח הקצר שלו הוא 5%.

בהנחה שניתן להזניח את ההתנגדות האקטיבית (כלומר X=Z), מהי התוצאה הקרובה ביותר לערכו של זרם הקצר המתמיד (‎kA rms) שיתפתח בפסי צבירה?

בבניין רב קומות, התקינו שנאים בחדר ייעודי בקומה העליונה ביותר.

להלן הספקם של 3 שנאים המחוברים במקביל בקבוצת חיבורים Dyn11:

‎$S_1=630$ kVA

‎$S_2=630$ kVA

‎$S_3=400$ kVA

‎$U_{k1}=4\%$

‎$U_{k2}=5\%$

‎$U_{k3}=4\%$

להלן הספקם של 3 שנאים המחוברים במקביל בקבוצת חיבורים Dyn11:

‎$S_1=400$ kVA

‎$S_2=400$ kVA

‎$S_3=160$ kVA

‎$U_{k1}=6\%$

‎$U_{k2}=5\%$

‎$U_{k3}=4\%$

בתרשים מופיעים שני שנאים המחוברים במקביל לפסי צבירה.

השנאים מוזנים מרשת במתח של 22‎kV ובנקודה זו חושב הספק קצר של 200‎MVA.

שנאי ‎22kV/0.4kV :T1 בהספק של ‎1250kVA, ומתח קצר של 5%.

שנאי ‎22kV/0.4kV :T2 בהספק של ‎1250kVA, ומתח קצר של 7%.

על עמוד חשמל במרכז מסחרי מותקנים שני שנאים.

שנאי 1 בהספק 630kVA.

שנאי 2 בהספק 400kVA.

עקב גידול בצריכה נדרש להגדיל את אספקת החשמל למתחם להספק כולל של 1260kVA.

למפעל קיים חיבור בגודל של 33 אמפר במתח גבוה 22kV.

בחצר המפעל מותקן עמוד ועליו 2 שנאים בהספק 630kVA כל אחד.

לצורך הרחבת פס היצור והכנסת מכונות חדשות למפעל, נדרש להגדיל את חיבור החשמל ל-49 אמפר.

על פי נוהל כבאות ארצית, מהי הדרישה לאספקת מים לכיבוי אש בתחנת משנה פנימית עבור השנאי הגדול ביותר?

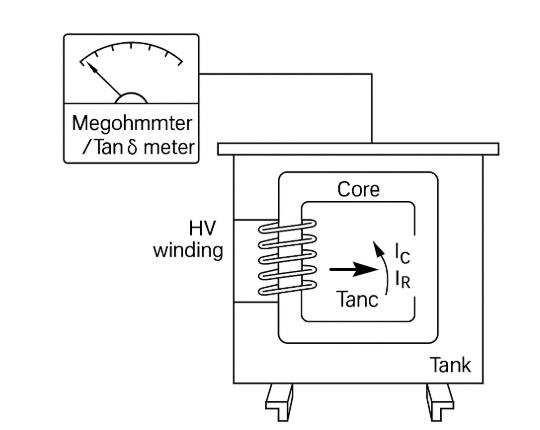

במסגרת הבדיקות הדיאלקטריות לקבלת שנאי הספק חדש במעבדת היצרן, נמדד גם את ערך טנגנס דלתא ‎(tan δ)‏.
