שאלה 154 בנושא מערכות אל פסק

שאלה 154
מערכת אל-פסק מחוברת לשדה חיוני בלוח המוזן ממערכת החלפה בין הזנת חברת החשמל ובין הזנת הגנרטור. המפסק המחלף בלוח הוא 4 קוטבי.
איזו מהבאות היא הטענה הנכונה?
1.החיבור המתואר תקין כי במקרה של קצר לאדמה, זרם הקצר יעבור דרך נקודת הכוכב של מערכת אל-פסק.
2.החיבור אינו תקין מאחר ורציפות מוליך האפס של מערכת האל פסק עלולה להיפסק.
3.החיבור המתואר תקין מאחר ומותר להתקין מפסק 4 קוטבי לגנרטור בכל מקרה.
4.החיבור אינו תקין מאחר ובהזנת גנרטור לא קיימת רציפות של מוליך האפס הדרושה למערכת האל פסק.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 254 בנושא מערכות אל פסק

שאלה 254
במבנה של חברת היי-טק הוחלט להתקין מערכת אל-פסק סטאטית קבועה תלת מופעית עם זרם עבודה נקוב של 15 אמפר ולהזין באמצעותה את המחשבים של החברה.
האם מותר לחבר את מערכת אל-הפסק האמורה למעגל ההזנה באמצעות בית-תקע ותקע?
1.אסור. החיבור באמצעות תקע ובית תקע מותר רק במקרה של זינה חד-מופעית עד 16 אמפר.
2.מותר. מדובר במכשיר קבוע ולכן אין מניעה לחבר את המערכת באמצעות בית-תקע ותקע מתאימים (בזרם עבודה נקוב עד 25 אמפר).
3.מותר, בתנאי שבית-התקע והתקע יתאימו לת"י 1109.
4.מותר. מדובר במכשיר קבוע ולכן אין מניעה לחבר את המערכת באמצעות בית-תקע ותקע ובתנאי שמערכת אל-הפסק מתאימה לתקן ישראלי ת"י 2146.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 264 בנושא מערכות אל פסק

שאלה 264
כחלק מדרישות תקנות החשמל, בוצעה בדיקה תקופתית במבנה. הבודק שהגיע למבנה הבחין שבחדר חשמל מותקן השלט הבא: "זהירות! מוליך האפס משמש גם להארקת השיטה של מערכת אל-פסק ואין להפסיק את רציפותו".
מה יכול להבין הבודק משלט זה?
1.מערכת האל-פסק המותקנת היא בעלת חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא.
2.מערכת האל-פסק המותקנת כוללת מעקף לתחזוקה מסוג 4 קטבים.
3.מערכת האל-פסק המותקנת היא ללא חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא.
4.בתוך מערכת האל-פסק בוצע איפוס.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 408 בנושא מערכות אל פסק

שאלה 408
חשמלאי רכש מערכת אל פסק בעלת הספק של 2000VA, ומעוניין לחברה באמצעות תקע ובית תקע.
איזו מהתשובות הבאות היא הנכונה בעניין זה?
1.נדרש שהמכשיר יהיה תלת מופעי.
2.ניתן לחבר דרך מפסק בלבד.
3.ניתן לחבר בתנאי שהמכשיר הוא חד מופעי.
4.ניתן לחבר כל מערכת באמצעות תקע ובית תקע וללא תלות בגודלה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 429 בנושא מערכות אל פסק

שאלה 429
חשמלאי רכש מערכת אל פסק בעלת הספק של 20kVA.
האם ניתן לחבר מערכת זו באמצעות תקע ובית תקע?
1.מותר לחבר כל מערכת אל פסק ובתנאי שהספקה אינו עולה על 30kVA.
2.אסור לחבר מערכת אל פסק זו דרך תקע ובית תקע.
3.מותר לחבר ובתנאי שחיבור הזינה יהיה חד קוטבי.
4.מותר לחבר כל מערכת אל פסק באמצעות תקע ובית תקע וללא תלות בגודלה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 430 בנושא מערכות אל פסק

שאלה 430
האם ניתן לחבר מערכת אל פסק המוזנת בחיבור קבוע חד מופעי ,באמצעות מפסק דו-קוטבי?
1.לא ניתן כלל.
2.ניתן לחבר, במידה ובמוצא מערכת אל הפסק יחובר שנאי מבדל עם הארקת שיטה במוצאו.
3.ניתן במידה והמתקן מאופס.
4.לא ניתן במערכות תלת פאזית.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 431 בנושא מערכות אל פסק

שאלה 431
מהו הרכיב הגורם ליצירת הרמוניות ברשת בשימוש במערכת אל פסק?
1.הקבלים.
2.המצברים.
3.המיישר.
4.השנאי המבדל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 432 בנושא מערכות אל פסק

שאלה 432
כאשר נפסקת ההזנה במתח נמוך למערכת אל פסק , מהו ערך המתח המקסימלי שיכול להופיע בין ההדקים או הפינים של התקע המזין?
1.48 וולט למשך 5 שניות.
2.48 וולט למשך 10 שניות.
3.230 וולט למשך 5 שניות.
4.230 וולט למשך 10 שניות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 433 בנושא מערכות אל פסק

שאלה 433
איזה סוג של מפסקים יהיו כלולים במעקף תחזוקה של מערכת אל-פסק?
1.מכניים בלבד.
2.אלקטרו-מכניים משולבים בפעולתם ומיועדים להפעלה באמצעות פעולה ידנית.
3.אלקטרונים בלבד.
4.אלקטרו-מכניים אוטומטיים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 434 בנושא מערכות אל פסק

שאלה 434
האם מותר שתהיה מקבילות בין מתח רשת לבין מתח המוצא של מערכת אל-פסק , בעת הפעלת המעקף לתחזוקה?
1.אסור בכל מקרה.
2.מותר למשך5 שניות.
3.מותר למשך שניה אחת.
4.מותר אך למערכות חד מופעיות בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 479 בנושא מערכות אל פסק

שאלה 479
חשמלאי רכש והתקין מערכת אל-פסק בה קיימת הפרדה גלוונית בין מוליך האפס במבוא לבין מוליך האפס במוצא.
מהו התנאי המאפשר את השימוש במערכת זו?
1.לא ניתן להשתמש במערכת זו בשום מקרה.
2.הספק מערכת האל-פסק חייב להיות קטן מ-5kVA.
3.התקנת מפסק מחלף מסוג ארבעה קטבים.
4.התקנת הארקת שיטה אשר תחובר לפס השוואת פוטנציאלים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 722 בנושא מערכות אל פסק

שאלה 722
מערכת אל- פסק מחוברת לשדה חיוני בלוח המוזן ממערכת החלפה בין הזנה מצד חברת החשמל ובין גנרטור. המפסק המחלף בלוח הוא 4 קוטבי
בחר את הטענה הנכונה:
1.החיבור המתואר תקין. במקרה של קצר לאדמה, זרם הקצר ייסגר דרך נקודת הכוכב של מערכת אל-פסק.
2.החיבור המתואר אינו תקין. במקרה זה שנאי מבדל ייעודי יכול היה להוות פתרון.
3.החיבור המתואר תקין. מותר להתקין מפסק 4 קוטבי לגנרטור בכל מקרה.
4.החיבור אינו תקין, במקרה זה יש לבצע איפוס במערכת האל-פסק ללא שנאי מבדל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 965 בנושא מערכות אל פסק

שאלה 965

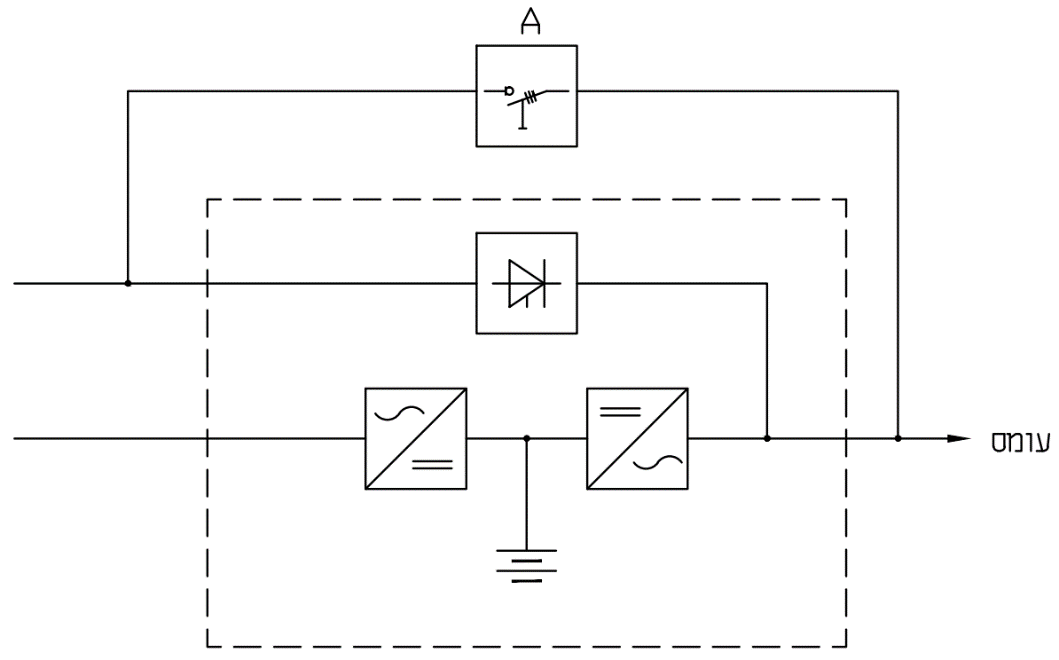

באיור מתוארת מערכת אל-פסק.
תרשים המצורף לשאלה 965 בנושא מערכות אל פסק
מהו הרכיב המסומן באות A?
1.מפסק הזנה ראשי למערכת אל-פסק.
2.מפסק יציאה ממערכת האל-פסק.
3.מעקף תפעולי.
4.מעקף לתחזוקה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 966 בנושא מערכות אל פסק

שאלה 966

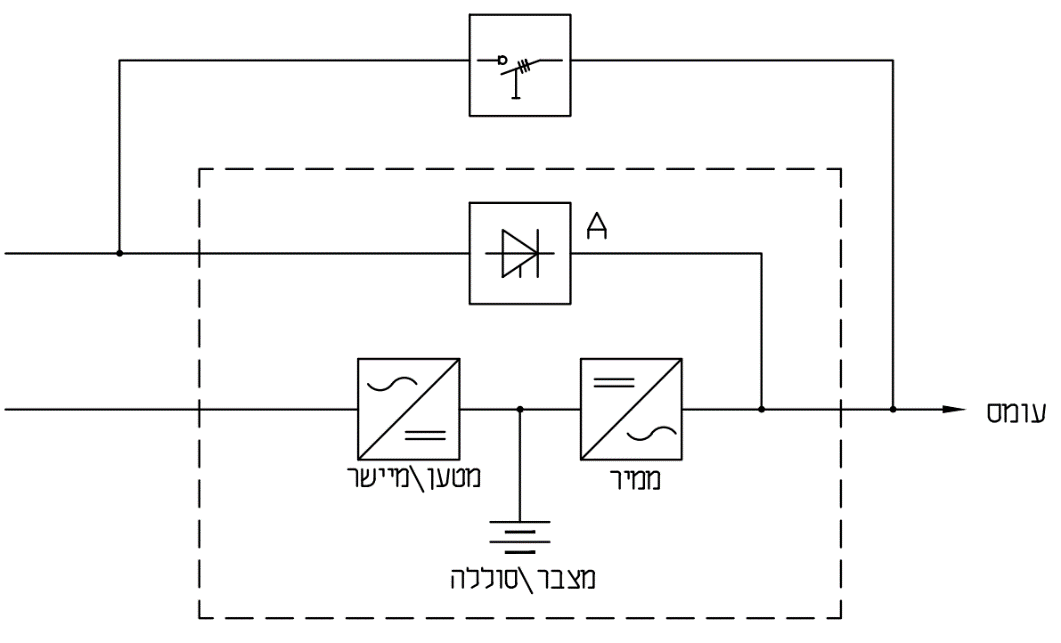

באיור מתוארת מערכת אל-פסק.
תרשים המצורף לשאלה 966 בנושא מערכות אל פסק
מהו הרכיב המסומן באות A?
1.מפסק הזנה ראשי למערכת אל-פסק.
2.מפסק יציאה ממערכת האל-פסק.
3.מעקף תפעולי.
4.מעקף לתחזוקה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 967 בנושא מערכות אל פסק

שאלה 967

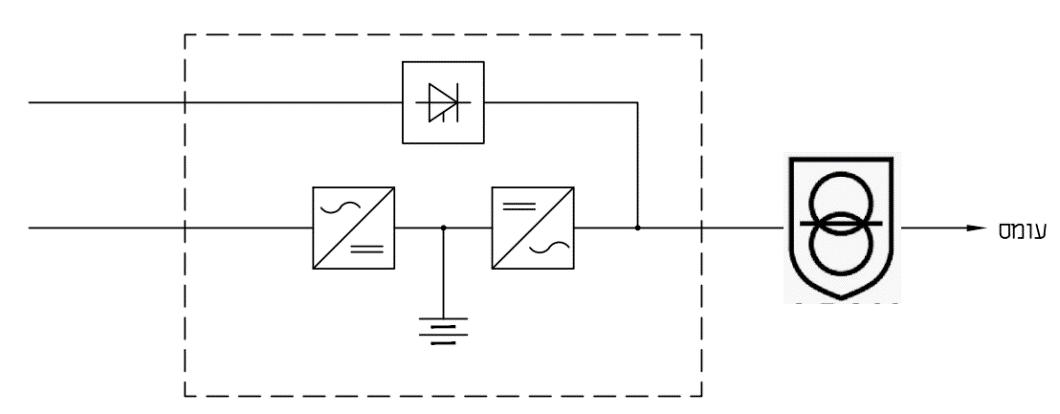

באיור מתוארת מערכת אל-פסק.
תרשים המצורף לשאלה 967 בנושא מערכות אל פסק
בחר את התשובה המתאימה ביותר לסיווג המערכת:
1.הימצאות חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. הימצאות מעקף תפעולי הימצאות מעקף לתחזוקה.
2.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. הימצאות מעקף תפעולי. הימצאות מעקף לתחזוקה.
3.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא העדר מעקף תפעולי. הימצאות מעקף לתחזוקה.
4.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. הימצאות מעקף תפעולי. העדר מעקף לתחזוקה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 968 בנושא מערכות אל פסק

שאלה 968

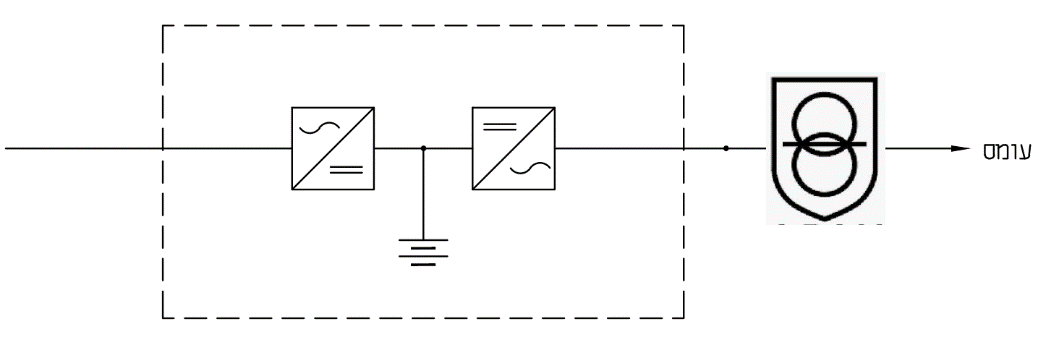

באיור מתוארת מערכת אל-פסק.
תרשים המצורף לשאלה 968 בנושא מערכות אל פסק
בחר את התשובה המתאימה ביותר לסיווג המערכת:
1.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. העדר מעקף תפעולי. העדר מעקף לתחזוקה.
2.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. הימצאות מעקף תפעולי. הימצאות מעקף לתחזוקה.
3.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. העדר מעקף תפעולי. הימצאות מעקף לתחזוקה.
4.העדר חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא. הימצאות מעקף תפעולי. העדר מעקף לתחזוקה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 969 בנושא מערכות אל פסק

שאלה 969

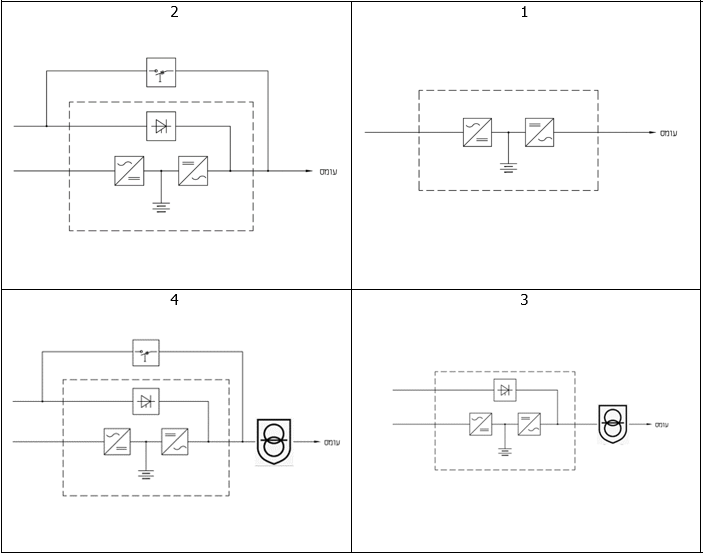

באיור מתוארות מספר מערכות אל-פסק.
תרשים המצורף לשאלה 969 בנושא מערכות אל פסק
בחר את האיור המתאים לסיווג המערכת הבאה:
• הימצאות חיבור גלווני בין מוליך האפס במבוא לבין מוליך האפס במוצא.
• העדר העדר מעקף תפעולי.
• העדר מעקף לתחזוקה.
1.איור 1.
2.איור 2.
3.איור 3.
4.איור 4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 970 בנושא מערכות אל פסק

שאלה 970

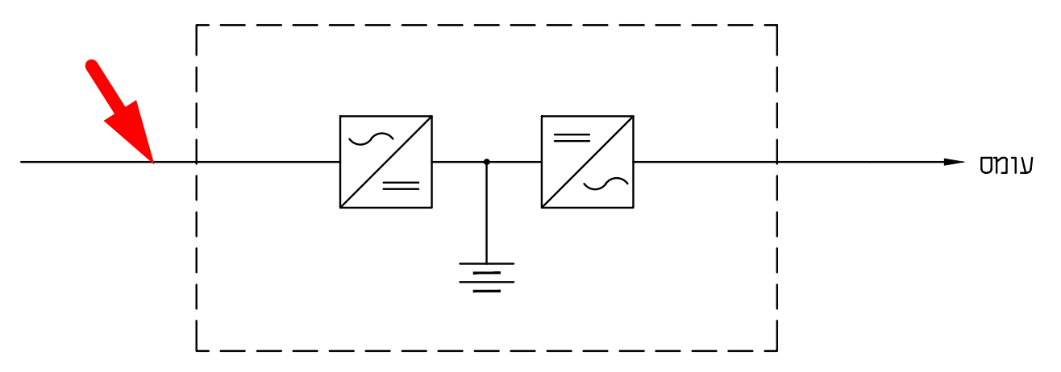

באיור מתוארת מערכת אל-פסק.
תרשים המצורף לשאלה 970 בנושא מערכות אל פסק
כאשר נפסקת הזינה למערכת, מהו המתח החוזר המרבי המותר בין 2 הדקים במבוא?
1.בפרק הזמן עד 5 שניות מהפסקת הזינה, יכול להיות מתח נמוך כלשהו לאחר 5 שניות מהפסקת הזינה, המתח לא יעלה על מתח נמוך מאוד.
2.מהפסקת הזינה, בשום שלב אסור שיופיע מתח חוזר כלשהו.
3.מהפסקת הזינה, בשום שלב מתח זה לא יעלה על מתח נמוך מאוד.
4.לאחר שניה אחת מהפסקת הזינה, מתח זה לא יעלה על מתח נמוך מאוד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
