עוברים רישויהכנה לרישיון חשמלאי

התקנת מובלים

56 שאלותעמוד 1 מתוך 2תשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא התקנת מובלים

שאלה 193 בנושא התקנת מובלים

שאלה 193
במתקן החשמל שבמבנה משרדים, נעשה שימוש בתיבות חיבורים תקניות עם מחיצות קבועות מחומר מבודד, המתאימה לת"י 145 (תקן ישראלי רשמי).
לפי התכנון יותקנו בתיבות אלה אבזרי חשמל המוזנים ממעגלים שונים או במתחים שונים.
האם ההתקנה כאמור, של מעגלים סופיים שונים בקופסה משותפת, עונה על הדרישות בתקנות החשמל?
1.ההתקנה אסורה כי היא נוגדת את הדרישות בתקנות החשמל.
2.ההתקנה מותרת בתנאי שהטיפול באביזרים (החלפה או תחזוקה) נעשה על ידי חשמלאי בעל רישיון מתאים.
3.ההתקנה מותרת בתנאי שכל אחד מהאביזרים שיותקנו בתיבה ניתן לפירוק (לצורכי טיפול או החלפה) מבלי שהאביזרים הסמוכים יתפרקו גם הם.
4.התקנת אביזרים המוזנים ממעגלים שונים מאותו לוח חשמל- מותרת. התקנת אביזרים המוזנים במתחים שונים-אסורה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 259 בנושא התקנת מובלים

שאלה 259
בהתקנה גלויה של מובל לא היה ניתן לשמור על רציפות לכל אורכו עקב תוואי התקנה הכולל מספר פינות, ולכן הותקן המובל במקטעים.
האם העדר רציפות המובל הנ"ל נוגד את הדרישות בתקנות החשמל?
1.נוגד, יש לדאוג למחברים מתאימים כדי לשמור על רציפות המובל.
2.לא נוגד, אם במובל מושחל כבל ואין סכנה לפגיעה מכנית בכבל.
3.לא נוגד, אם המובל הוא צינור העשוי ממתכת.
4.לא נוגד, אם המובל הוא צינור העשוי מפלסטיק.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 260 בנושא התקנת מובלים

שאלה 260
האם התקנת תיבה, המשמשת הן לחיבור מוליכים והן להתקנת אביזר, מותרת במובל העשוי מצינורות פלסטיק?
1.התקנת תיבה מסוג זה מותרת בתנאי שהיא מאפשרת התקנה והחלפה נוחה של מוליך או כבל.
2.התקנת תיבה מסוג זה אסורה.
3.התקנת תיבה מסוג זה מותרת רק כאשר המובל מותקן בהתקנה סמויה.
4.התקנת תיבה מסוג זה מותרת רק כאשר האביזר הוא בית תקע.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 262 בנושא התקנת מובלים

שאלה 262
האם מותר להתקין תיבה שאינה אטומה לחדירת מים בתוך צנרת פלסטיק ברצפה של מתקן ביתי?
1.אסור להתקין תיבה מתחת לגובה של 0.15 מטר.
2.אסור. יש להתקין ברצפה תיבה רק בתנאי שהיא עמידה בפני פגיעות מכניות ואטימותה לחדירת מים בדרגת הגנה של IPX5 לפחות.
3.מותר להתקין ברצפה במתקן ביתי תיבה מסוג זה רק בתנאי שהיא בעלת דרגת הגנה IPX5.
4.מותר להתקין במתקן ביתי תיבה ברצפה שאינה אטומה לחדירת מים אם תנאי מקום ההתקנה מתאימים לכך.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 263 בנושא התקנת מובלים

שאלה 263
האם ניתן להתקין צינור פלסטיק שאיננו מסוג "כבה מאליו" בתוך קיר גבס?
1.התקנת צינור מכל סוג שהוא בתוך קיר גבס נחשבת כהתקנה סמויה ולכן התקנת הצינור הנ"ל מותרת.
2.התקנה של צינור שאינו "כבה מאליו" בקיר גבס איננה מוזכרת בין המקרים המותרים בתקנות החשמל, לכן התקנה זו אסורה.
3.ניתן להתקין את הצינור מהסוג האמור ובתנאי שקיר הגבס עשוי מחומר עמיד באש למשך 90 דקות.
4.תשובות 1 ו-3 הן נכונות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 372 בנושא התקנת מובלים

שאלה 372
חשמלאי מעוניין להתקין תעלה עם מוליכים מבודדים על פני מבנה בצדו החיצוני.
איזו מבין התשובות הבאות נכונה לגבי התקנה זו?
1.גובה התקנת התעלה יהיה עד 2 מטר והיא תצויד במכסה שאינו ניתן להסרה אלא באמצעות כלי, כך תימנע גישה ישירה למוליכים.
2.גובה התקנת התעלה יהיה מעל 2 מטר והיא תצויד במכסה שאינו ניתן להסרה אלא באמצעות כלי, כך תימנע גישה ישירה למוליכים.
3.אין כל דרישה מיוחדת בהתקנת תעלה עם מוליכים מבודדים.
4.תעלה המותקנת על פני מבנה בצדו החיצוני, תשמש להתקנת כבלים בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 373 בנושא התקנת מובלים

שאלה 373
חשמלאי מעוניין להתקין תיבת חיבורים ברצפה של בית מלאכה, באיזו תיבה עליו לבחור?
1.כל תיבה העמידה בפני פגיעות מכניות.
2.תיבה שאביזריה יהיו עמידים בפני פגיעות מכניות ואטימותה לחדירת מים תהיה בדרגת הגנה IP55.
3.תיבה שאביזריה יהיו עמידים בפני פגיעות מכניות ואטימותה לחדירת מים תהיה בדרגת הגנה IP44.
4.תיבה שאביזריה יהיו עמידים בפני פגיעות מכניות ואטימותה לחדירת מים תהיה בדרגת הגנה IPX4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 374 בנושא התקנת מובלים

שאלה 374
בדירת מגורים נדרש להתקין צינור בהתקנה סמויה. קצה הצינור יוצא מלוח החשמל כלפי מטה עם כיפוף לכיוון הרצפה וממשיך
עד לתיבה המותקנת בקיר בקצה המרוחק של הסלון.
מהו האורך המקסימלי של הצינור מקצה לקצה המותר בהתקנה זו?
1.30 מטר.
2.אין חשיבות לאורך הצינור אלה לשיטת ההתקנה.
3.10 מטר.
4.אורך הצינור תלוי בסוג הצינור.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 375 בנושא התקנת מובלים

שאלה 375
נדרש להתקין צינור גמיש (שרשורי) מתחת לרצפת בטון עבור הזנה של מכונה.
מהו אורך הצינור המקסימלי מקצה לקצה המותר בהתקנה זו?
1.אין להשתמש בצינור גמיש (שרשורי) בהתקנה מתחת לרצפת בטון או מתחת לריצוף.
2.10 מטר ובלבד שהצינור יהיה רציף לכל אורכו ויכוסה בשכבת בטון או טיט בעובי 20 מ"מ לפחות.
3.אין חשיבות לאורך הצינור בהתקנה זו.
4.30 מטר ובלבד שהצינור יהיה רציף לכל אורכו ויכוסה בשכבת בטון או טיט בעובי 20 מ"מ לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 376 בנושא התקנת מובלים

שאלה 376
חשמלאי מעוניין להתקין במתקן ביתי תיבת חיבורים בגובה 1.10 מטר הרצפה.
באיזו תיבה עליו לבחור?
1.תיבה העשויה מתכת או חומר פלסטי עמיד בפני נגיעות מכניות ובעלת מכסה הניתן להסרה באמצעות כלים בלבד.
2.אסור להתקין בגובה זה תיבת חיבורים כאשר מדובר במתקן ביתי.
3.מותר להתקין בגובה זה כל תיבת חיבורים כאשר מדובר במתקן ביתי.
4.תיבה שאביזריה יהיו עמידים בפני פגיעות מכניות ואטימותה לחדירת מים תהיה בדרגת הגנה IPX5.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 377 בנושא התקנת מובלים

שאלה 377
חשמלאי מתקין צינור גמיש (שרשורי) בעל קוטר חיצוני של 50 מ"מ בהתקנה גלויה עבור חיבור מפסק למנוע.
הכניסה למפסק הבורר (מפסק פקט) נעשית מלמטה והוא נדרש לכופף את הצינור.
מהו רדיוס הכיפוף המותר בהתקנה זו?
1.פי 8 מקוטרו החיצוני.
2.פי 4 מקוטרו החיצוני.
3.אין חשיבות לרדיוס הכיפוף.
4.פי 6 מקוטרו החיצוני.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 378 בנושא התקנת מובלים

שאלה 378
חשמלאי מתקין צינור גמיש (שרשורי) בעל קוטר פנימי של 23 מ"מ בהתקנה גלויה עבור חיבור לוח שירות. הכניסה ללוח נעשית מלמטה והוא נדרש לכופף את הצינור.
מהו רדיוס הכיפוף המותר בהתקנה זו?
1.פי 8 מקוטרו החיצוני.
2.פי 4 מקוטרו החיצוני.
3.אין חשיבות לרדיוס הכיפוף.
4.פי 6 מקוטרו החיצוני.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 379 בנושא התקנת מובלים

שאלה 379
באיזה מהמקרים מותר להתקין צינור פלסטי שאינו כבה מאליו?
1.כאשר הוא מותקן מעל תקרה מונמכת עמידה באש.
2.כאשר הוא מותקן בתוך קיר גבס עמיד באש.
3.כשהוא טמון בתוך בטון , בטיח בעובי 20 מ"מ ,בחול או בהטמנה תת קרקעית.
4.בכל מקרה מותר להתקין כל סוג של צינור פלסטי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 380 בנושא התקנת מובלים

שאלה 380
חשמלאי מעוניין להתקין תעלה עם מוליכים מבודדים בצדו הפנימי של מבנה.
איזו מבין התשובות הבאות נכונה לגבי התקנה זו?
1.גובה התקנת התעלה יהיה עד 2 מטר והיא תצויד במכסה שאינו ניתן להסרה אלא באמצעות כלי, כך תימנע גישה ישירה למוליכים.
2.גובה התקנת התעלה יהיה מעל 2 מטר והיא תצויד במכסה שאינו ניתן להסרה אלא באמצעות כלי, כך תימנע גישה ישירה למוליכים.
3.אין כל דרישה מיוחדת להתקנה של תעלה באופן זה.
4.תעלה המותקנת על פני מבנה בצדו הפנימי, תשמש להתקנת כבלים בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 381 בנושא התקנת מובלים

שאלה 381
חשמלאי נדרש להתקין צינור טמון באדמה עבור כבל חשמל.
עקב אילוצים, הצינור מותקן במרחק של 15 ס"מ מתשתית של שירות אחר השייכת לבעלות שונה.
איזו מבין התשובות נכונה לגבי התקנה זו?
1.ההתקנה אסורה , המרחק המזערי בין הצינור הטמון באדמה לבין שירות אחר בבעלות שונה נדרש להיות 20 ס"מ לפחות.
2.ההתקנה אסורה. המרחק המזערי בין הצינור הטמון באדמה לבין שירות אחר בבעלות שונה נדרש להיות 50 ס"מ לפחות.
3.ההתקנה מותרת ובתנאי שתתואם עם בעל השירות האחר.
4.ההתקנה מותרת בכל מקרה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 401 בנושא התקנת מובלים

שאלה 401
חשמלאי ביצע עבודה במתקן חשמלי חדש שבו נדרש לחבר מכונה מיוחדת לקו ייצור במפעל.
החשמלאי חיבר את המכונה באמצעות מוליכים מבודדים בצינור אחד, אשר מוזנים מקווים שונים.
איזו מבין התשובות הבאות היא הנכונה בעניין זה?
1.החשמלאי רשאי להתקין בצינור אחד מוליכים מבודדים המשמשים קווים שונים ובלבד שהצינור הוא בעל קוטר שאינו קטן מזה הנדרש בהתאם למשוואה: D = 1.6√∑𝑑𝑖2.
2.החשמלאי רשאי להתקין בצינור אחד מוליכים מבודדים המשמשים קווים שונים ובלבד שכל המוליכים המותקנים בצינור אחד יהיו עם בידוד המותאם למתח 400 וולט.
3.החשמלאי רשאי להתקין בצינור אחד מוליכים מבודדים המשמשים קווים שונים ובלבד שהקווים השונים המשולבים בפעולתם ובפיקוד שלהם.
4. החשמלאי אינו רשאי להתקין בשום מיקרה, מוליכים מבודדים המשמשים קווים או מעגלים שונים בצינור אחד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 402 בנושא התקנת מובלים

שאלה 402
חשמלאי נדרש להזין גוף תאורת גינה בבית פרטי.
לצורך כך, הטמין באדמה צינור "גמיש" השלם לכל אורכו עד לגוף התאורה.
גוף התאורה הוא מסוג LED בהספק של 80‎[W] המוזן באמצעות מוליכים בחתך 1.5 ממ"ר.
מהי התשובה הנכונה מבין הבאות בעניין זה?
1.לא קיימת בעיה עם ההתקנה המתוארת, מפני שחתך המוליכים מתאים להספק גוף התאורה.
2.לא קיימת בעיה עם ההתקנה המתוארת, מפני שהצינור המותקן באדמה שלם לכל אורכו.
3.קיימת בעיה בהתקנה המתוארת, מפני ששטח החתך המזערי של מוליך המותר להתקנה באדמה הוא 2.5 ממ"ר.
4.קיימת בעיה בהתקנה המתוארת, מפני שאסור להתקין מוליכים בצינור באדמה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 403 בנושא התקנת מובלים

שאלה 403
החשמלאי נדרש להזין גוף תאורת גינה בבית פרטי.
לצורך כך, הטמין באדמה צינור כפיף, שלם לכל אורכו עד לגוף התאורה.
גוף התאורה הוא מסוג LED ובהספק של ‎100[W]‏ ומוזן עם מוליכים בחתך 1.5 ממ"ר.
מה התשובה הנכונה מבין התשובות הבאות בעניין זה?
1.אין בעיה עם ההתקנה המתוארת, מפני שחתך המוליכים מתאים להספק גוף התאורה.
2.אין בעיה עם ההתקנה המתוארת, מפני שהצינור המותקן באדמה שלם לכל אורכו.
3.קיימת בעיה בהתקנה המתוארת, מפני שצינור אינו מתאים להתקנת מוליכים באדמה.
4.קיימת בעיה בהתקנה המתוארת, מפני שאסור להתקין מוליכים באדמה בשום מקרה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 532 בנושא התקנת מובלים

שאלה 532

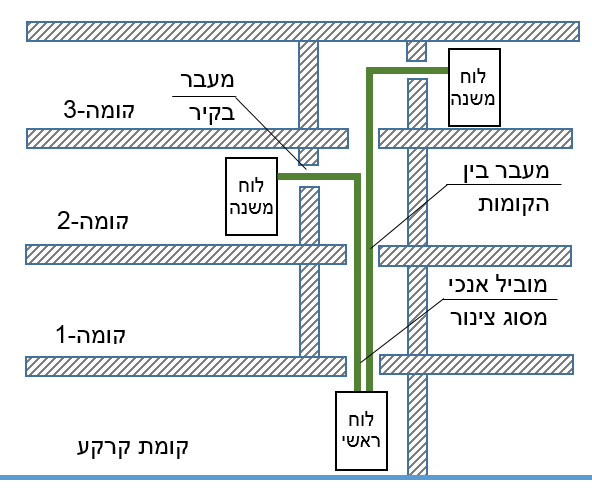

בתרשים להלן מתואר לוח משנה המוזן מלוח ראשי בקומת קרקע.
המעגל המזין את לוח המשנה הותקן במובל אנכי בתוך פיר ייעודי, ועובר דרך פתח בקיר כמתואר בתמונה.
הקומות מוגדרות כאזורי אש נפרדים.
תרשים המצורף לשאלה 532 בנושא התקנת מובלים
מהי הדרישה בתקנות החשמל בעניין מעבר המובל בפתחים המתוארים בתמונה?
1.נדרש לאטום את כל המעברים דרך הקירות וגם בין הקומות בחומר עמיד באש למשך הזמן שנדרש מחלקי המבנה שאותם חוצה המובל.
2.נדרש לאטום רק את המעברים בין הקומות בחומר עמיד באש למשך זמן כנדרש מחלקי המבנה שאותם חוצה המובל.
3.נדרש לאטום רק את המעברים בין הקירות בחומר עמיד באש למשך זמן כנדרש מחלקי המבנה שאותם חוצה המובל.
4.אין חובה לאטום את המעברים, בתנאי שהותקנה מערכת כיבוי אש עצמאית לכל אזור אש.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 533 בנושא התקנת מובלים

שאלה 533
במתקן דירתי חדש, נדרש מהחשמלאי להתקין מובל מסוג צינור שבו יושחל כבל עבור מעגל חדש.
כדי לחסוך מאמצים בעת ההשחלה של הכבל אחרי התקנת הצינור, החליט החשמלאי להתקין את הצינור כאשר בתוכו כבר מושחל הכבל.
האם התקנה זו מותרת בהתאם לתקנות החשמל?
1.אין מניעה בהתאם לתקנות החשמל להתקין את הכבל יחד עם המובל.
2.חובה להתקין את הכבל רק לאחר השלמת התקנתו של המובל.
3.ניתן להתקין את המובל יחד עם הצינור רק כאשר אורכו של הצינור קטן מ-30 מטר.
4.ניתן להתקין את המובל ביחד עם הצינור רק כאשר יש עד שלושה כיפופים בהתקנת הצינור.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 534 בנושא התקנת מובלים

שאלה 534
חשמלאי נדרש להתקין מובל מסוג צינור פלסטיק קשיח בהתקנה גלויה.
תרשים המצורף לשאלה 534 בנושא התקנת מובלים
מהו המרחק המרבי הנדרש בין כל שני חבקים סמוכים במקרה זה?
1.L=‏120 ס"מ.
2.L=‏100 ס"מ.
3.L=‏150 ס"מ.
4.L=‏110 ס"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 535 בנושא התקנת מובלים

שאלה 535
חשמלאי נדרש להתקין מובל מסוג צינור פלסטיק כפיף בהתקנה גלויה.
תרשים המצורף לשאלה 535 בנושא התקנת מובלים
מה המרחק המרבי הנדרש בין כל שני חבקים סמוכים במקרה זה?
1.L=‏120 ס"מ.
2.L=‏100 ס"מ.
3.L=‏60 ס"מ.
4.L=‏40 ס"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 536 בנושא התקנת מובלים

שאלה 536

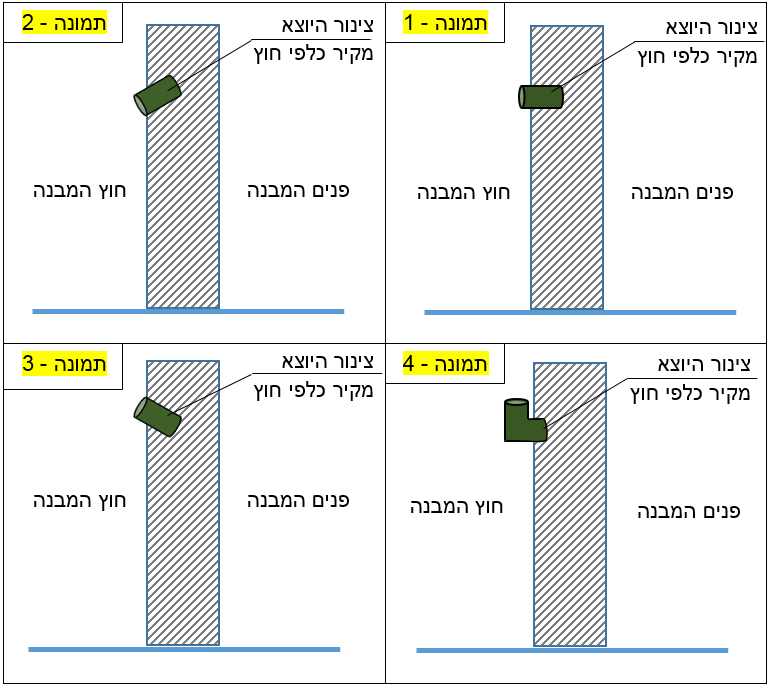

חשמלאי נדרש להתקין צינור בקיר חיצוני של בית עבור מעגל תאורה בגינה.
תרשים המצורף לשאלה 536 בנושא התקנת מובלים
מהי הזווית הנדרשת להתקנת הצינור בהתאם לתקנות החשמל?
1.בזווית של 0 מעלות במקביל לקרקע, כמתואר בתמונה 1.
2.בזווית של 30 מעלות כלפי מטה, כמתואר בתמונה 2.
3.בזווית של 30 מעלות כלפי מעלה, כמתואר בתמונה 3.
4.בזווית של 90 מעלות כלפי מטה, כמתואר בתמונה 4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 537 בנושא התקנת מובלים

שאלה 537

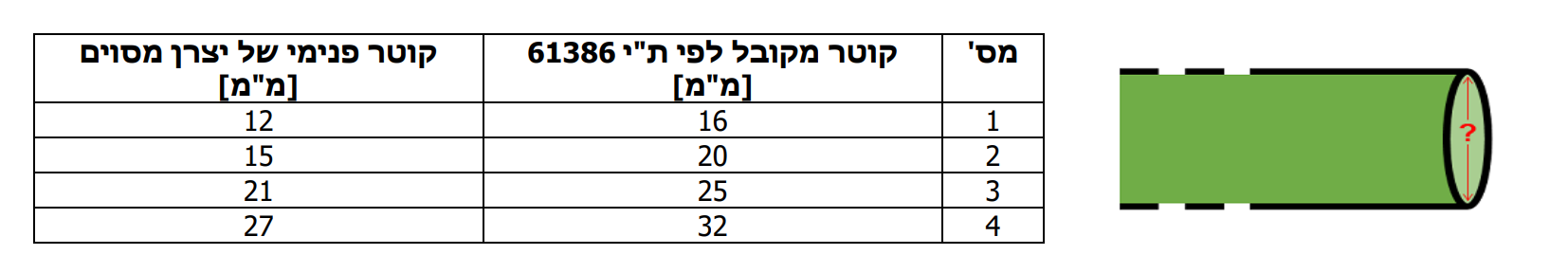

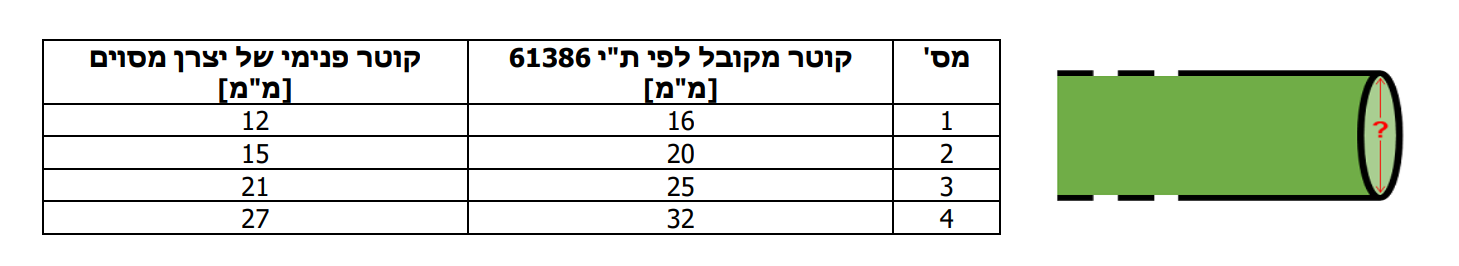

בטבלה מופיעים ארבעה גדלים שונים של מובל מסוג צינור כפיף.
נדרש להתקין צינור עבור מעגל תלת-מופעי חדש עם מוליכים מבודדים בחתך 6 ממ"ר.
תרשים המצורף לשאלה 537 בנושא התקנת מובלים
בהנחה שקוטר כל מוליך הוא 4.8 מ"מ, מהו סוג הצינור הנדרש להתקנה זו?
1.צינור 16 מ"מ.
2.צינור 20 מ"מ.
3.צינור 25 מ"מ.
4.צינור 32 מ"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 538 בנושא התקנת מובלים

שאלה 538
בטבלה מופיעים ארבעה גדלים שונים של מובל מסוג צינור כפיף.
בדירה קיימת, נדרש להתקין מעגל תלת-מופעי במקום מעגל חד-מופעי.
הצינור הקיים הוא בקוטר 20 מ"מ כמתואר בשורה2- בטבלה, ובו יותקנו מוליכים מבודדים בעלי שטח חתך של 2.5 ממ"ר.
תרשים המצורף לשאלה 538 בנושא התקנת מובלים
בהנחה שקוטר כל מוליך הוא 3.8 מ"מ, האם מותר להחליף את המוליכים בצינור הקיים?
1.החלפת המוליכים כמתואר בשאלה אפשרית אף בקוטר קטן יותר, צינור 16 מ"מ.
2.כן, גודל הצינור הנדרש הוא, צינור 20 מ"מ.
3.לא, גודל הצינור הנדרש הוא, צינור 25 מ"מ.
4.לא, גודל הצינור הנדרש הוא, צינור 32 מ"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 539 בנושא התקנת מובלים

שאלה 539

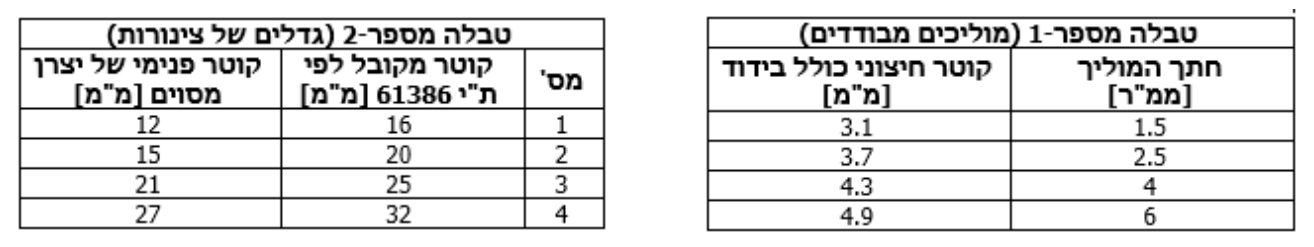

בטבלה מספר 1 מופיעים נתונים של מוליכים מבודדים המיוצרים על ידי יצרן מסום.
בטבלה מספר 2 מופיעים ארבעה גדלים שונים של מובל מסוג צינור כפיף.
חשמלאי נדרש להתקין מעגלים תלת-מופעים חדשים, וברשותו צינור בקוטר 25 מ"מ בלבד.
תרשים המצורף לשאלה 539 בנושא התקנת מובלים
מהו שטח החתך המרבי של מוליכים המותר להתקנה בצינור זה?
1.בהתקנה בצינור זה מותר להשתמש במוליכים בשטח חתך שאינו עולה על 1.5 ממ"ר.
2.בהתקנה בצינור זה מותר להשתמש במוליכים בשטח חתך שאינו עולה על 2.5 ממ"ר.
3.בהתקנה בצינור זה מותר להשתמש במוליכים בשטח חתך שאינו עולה על 4 ממ"ר.
4.בהתקנה בצינור זה מותר להשתמש במוליכים בשטח חתך שאינו עולה על 6 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 540 בנושא התקנת מובלים

שאלה 540
בתרשים המצורף מתואר תוואי הזנה של מעגל בצינור פלסטיק המותקן תחת הטיח.
הצינור הותקן בין הלוח הראשי לבין בית תקע, במרחק אופקי של 2 מטר מהלוח.
תרשים המצורף לשאלה 540 בנושא התקנת מובלים
מהו הגובה המזערי מהרצפה שבו מותר להתקין את הצינור?
1.גובה מזערי של 1.50 מטרים.
2.גובה מזערי של 1.80 מטרים.
3.גובה מזערי של 2.00 מטרים.
4.גובה מזערי של 2.20 מטרים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 555 בנושא התקנת מובלים

שאלה 555
חשמלאי נדרש להתקין מובל מסוג תעלה.
איזו מבין האפשרויות הבאות אינה מופיעה בתקנות החשמל?
1.תעלה תשמש להתקנת כבלים בלבד.
2.תעלה תהיה בנויה מחומר עמיד בפני פגיעות מכניות.
3.תעלה תהיה בנויה מחומר עמיד בפני איכול.
4.החומרים שמהם בנויה תעלה יהיו עמידים באש.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 556 בנושא התקנת מובלים

שאלה 556
חשמלאי נדרש להתקין מובל מסוג תעלה, הסגורה באמצעות מכסים.
איזו מבין האפשרויות הבאות אינה נדרשת עבור מכסה התעלה, בהתאם לתקנות החשמל?
1.מכסה התעלה ימנע הצטברות לכלוך בתוך התעלה.
2.מכסה התעלה ימנע הצטברות גופים זרים בתוך התעלה.
3.מכסה התעלה יהיה עשוי מחומר מבודד בלבד.
4.מכסה התעלה יהיה רצוף כך שיכסה את כל פתח התעלה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 557 בנושא התקנת מובלים

שאלה 557

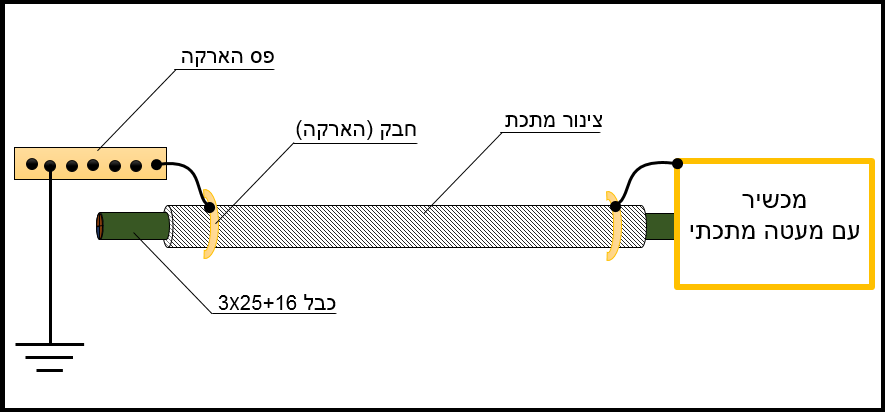

חשמלאי נדרש להתקין כבל ‎3X25+16 (ללא הארקה) במובל מסוג צינור מתכת, להזנת מכונה.
כמתואר בתמונה, השתמש החשמלאי בצינור המתכתי, כמוליך הארקה לגוף של המכונה אותה הוא מזין.
תרשים המצורף לשאלה 557 בנושא התקנת מובלים
איזו תשובה מבין הבאות תואמת לנדרש בתקנות החשמל במקרה זה?
1.מותר להשתמש בצינור כמוליך הארקה , ובתנאי שהוא יתאים לזרם הקצר הצפוי לעבור בו.
2.מותר להשתמש בצינור כמוליך הארקה רק כאשר הוא שלם לכל אורכו ומתאים לזרם הקצר הצפוי לעבור בו.
3.אסור להשתמש בצינור כמוליך הארקה.
4.אסור להשתמש בצינור כמוליך הארקה במבנה מאופס , כן ניתן להשתמש כאשר שיטת ההגנה היא TT.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 558 בנושא התקנת מובלים

שאלה 558

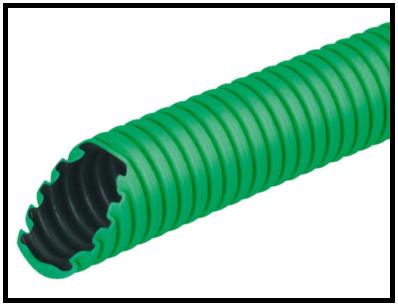

בתמונה מופיע צינור שרשורי גמיש בקוטר 16 מ"מ.
חשמלאי נדרש להתקין מעגל שיעבור מתחת לריצוף, ומתכוון להשתמש בצינור זה.
תרשים המצורף לשאלה 558 בנושא התקנת מובלים
האם בהתאם לתקנות החשמל, מותר להתקין את הצינור מתחת לריצוף?
1.מותר, בתנאי שההתקנה תבוצע במתקן שאינו דירתי.
2.מותר, בתנאי שהצינור יכוסה בשכבת בטון בעובי 20 מ"מ לפחות.
3.אסור בהתאם לתקנות החשמל.
4.מותר ללא תנאים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 559 בנושא התקנת מובלים

שאלה 559
חשמלאי נדרש להתקין מעגל חדש בתוך קיר בלוקים.

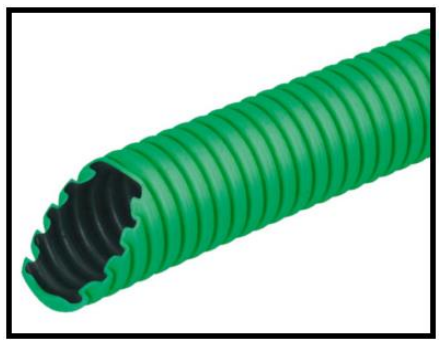

בתמונה מופיע צינור שרשורי גמיש בעל קוטר המתאים למוליכי המעגל החדש.
תרשים המצורף לשאלה 559 בנושא התקנת מובלים
האם בהתאם לתקנות החשמל, מותר להתקין את הצינור כמובל בקיר בלוקים?
1.מותר ללא תנאים.
2.מותר, בתנאי שהצינור יכוסה לכל אורכו בשכבת בטון או בטיט בעובי 20 מ"מ לפחות.
3.אסור בכל מקרה.
4.מותר, בתנאי שההתקנה תבוצע במתקן שאינו דירתי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 560 בנושא התקנת מובלים

שאלה 560
תרשים המצורף לשאלה 560 בנושא התקנת מובלים
חשמלאי נדרש להתקין מובל מסוג צינור מתכת בהתקנה גלויה.
מהו מרחק ההתקנה המרבי הנדרש בין כל שני חבקים סמוכים בהתאם לתקנות החשמל?
1.L = ‏180 ס"מ לכל היותר.
2.L = ‏50 ס"מ לכל היותר.
3.L = ‏150 ס"מ לכל היותר.
4.L = ‏80 ס"מ לכל היותר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 561 בנושא התקנת מובלים

שאלה 561

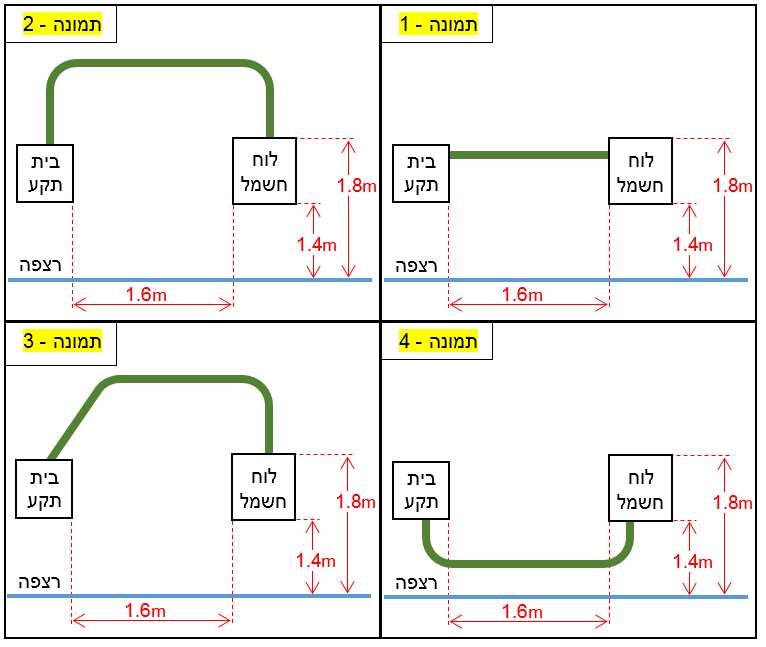

בתמונות הבאות מתואר תוואי הזנה של מעגל בצינור פלסטיק המותקן בתוך קיר.
הצינור הותקן בין לוח החשמל לבין בית תקע, במרחק אופקי של 1.6 מטר מהלוח.
תרשים המצורף לשאלה 561 בנושא התקנת מובלים
איזו מהתמונות מתארת תוואי התקנה נכון בהתאם לתקנות החשמל?
1.תמונה מספר 1.
2.תמונה מספר 2.
3.תמונה מספר 3.
4.תמונה מספר 4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 562 בנושא התקנת מובלים

שאלה 562
חשמלאי נדרש להתקין צינור בקיר חיצוני של בית, עבור מעגל תאורת גינה.
בקטע שבין חלקו הפנימי לחלקו החיצוני של הבית. הצינור הותקן בזווית של 30 מעלות כלפי מטה.
מדוע נדרש להתקין את הצינור בזווית?
1.הזווית כלפי מטה נועדה ליצירת אוורור טבעי של הצינור.
2.הזווית כלפי מטה נועדה למניעת חדירת מי גשם וכדומה.
3.הזווית כלפי מטה נועדה לאפשר השחלה נוחה של כבל.
4.הזווית כלפי מטה נועדה לשמור על שלמות הצינור.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 563 בנושא התקנת מובלים

שאלה 563

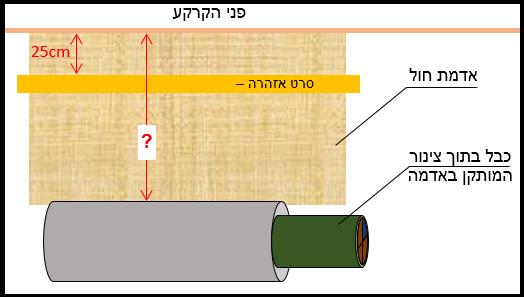

בתרשים מוצגת התקנה של כבל מתח נמוך בתוך מובל.
המובל הוא מסוג צינור אשר הותקן ישירות באדמת חול.
מהו במקרה זה עומק ההתקנה המזערי הנדרש בהתאם לתקנות החשמל?
תרשים המצורף לשאלה 563 בנושא התקנת מובלים
1.העומק המזערי יהיה 80 ס"מ.
2.העומק המזערי יהיה 70 ס"מ.
3.העומק המזערי יהיה 40 ס"מ.
4.העומק המזערי יהיה 100 ס"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 564 בנושא התקנת מובלים

שאלה 564

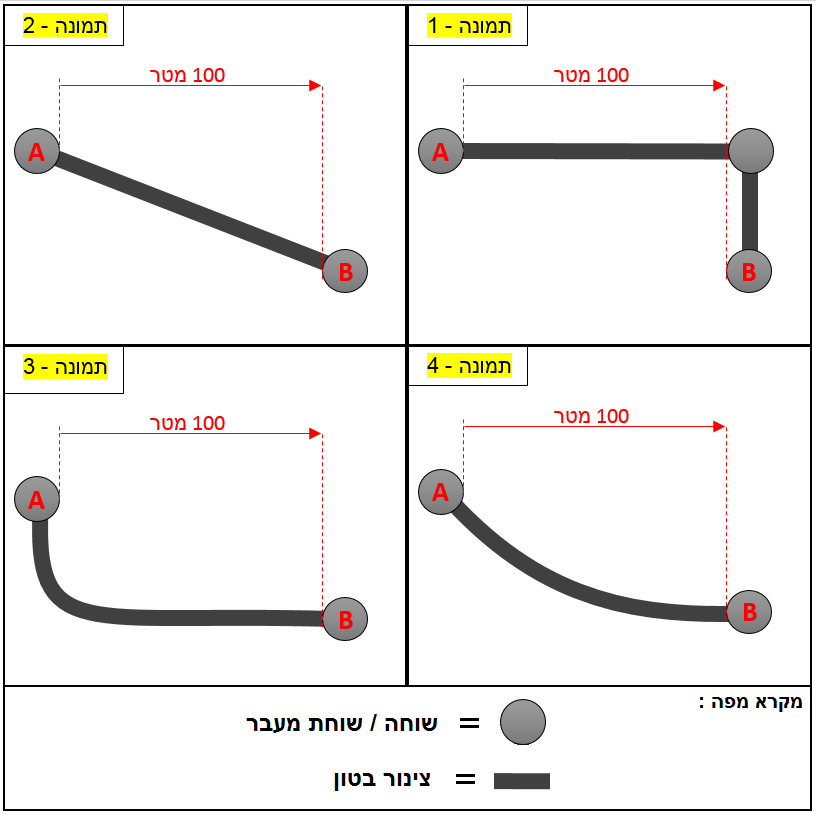

בתמונות ארבע תצורות תכנון (ממבט על), המראות התקנת מובל מסוג צינור-בטון המותקן באדמה.
הצינור יותקן בין שוחה A לבין שוחה B.
תרשים המצורף לשאלה 564 בנושא התקנת מובלים
איזו מבין התמונות הבאות, מתארת תצורת התקנה העונה על הדרישות בתקנות החשמל?
1.תמונה 1.
2.תמונה 2.
3.תמונה 3.
4.תמונה 4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 565 בנושא התקנת מובלים

שאלה 565

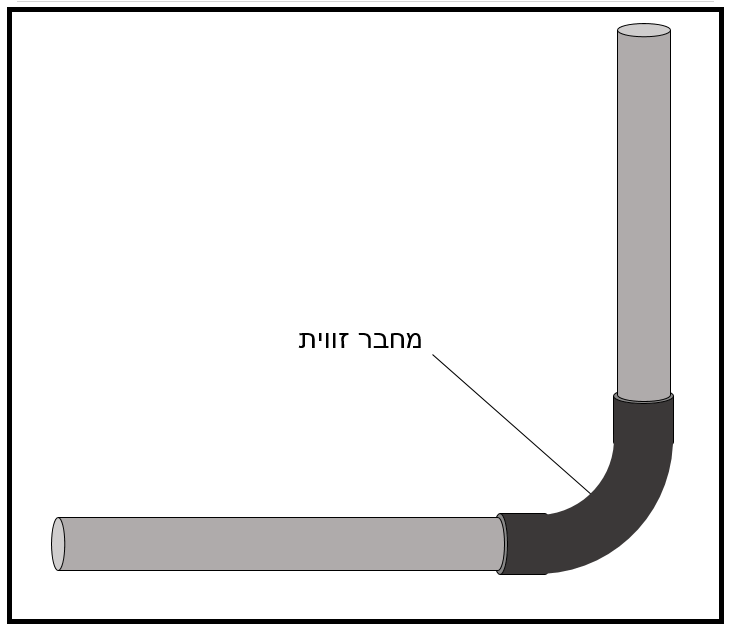

בתרשים מופיעים שני מובלים מסוג צינור המחוברים באמצעות חיבור זווית.
תרשים המצורף לשאלה 565 בנושא התקנת מובלים
האם מותר להשתמש בחיבור מסוג זה ובאילו תנאים?
1.חיבור זה מותר לשימוש אך ורק בהתקנה גלויה או חשיפה.
2.חיבור זה מותר לשימוש אך ורק בהתקנה של צינור מתכת.
3.חיבור זה מותר לשימוש אך ורק בהתקנה סמויה.
4.חיבור זה אסור לשימוש בכל מקרה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 566 בנושא התקנת מובלים

שאלה 566
בתרשים הבא מתואר לוח חשמל משני המותקן על גג בניין, ומוזן מלוח ראשי בקומת קרקע.
כבל ההזנה של לוח זה הותקן במוביל אנכי מסוג צינור בפיר ייעודי.
כל קומה בבניין הוגדרה כאזור אש נפרד.
תרשים המצורף לשאלה 566 בנושא התקנת מובלים
מה נדרש בהתאם לתקנות החשמל במקרה זה?
1.נדרש לאטום את המעברים שבהם עובר הצינור, בחומר העמיד באש.
2.נדרש להשאיר את הפתחים כדי להבטיח אוורור טבעי לכבל שבמוביל.
3.בהתאם לתקנות החשמל, אסור להעביר מובל מסוג צינור בין אזורי אש נפרדים.
4.נדרש להתקין מערכת לסינון אוויר בפיר האנכי שבו עובר הצינור בין הקומות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 569 בנושא התקנת מובלים

שאלה 569
חשמלאי נדרש להתקין פסי צבירה בתוך תעלה.
איזו מבין האפשרויות הבאות אינה נדרשת עבור התעלה, בהתאם לתקנות החשמל?
1.התעלה תותקן באופן המאפשר גישה לצורך טיפול.
2.על התעלה יותקנו שלטי אזהרה.
3.חיבורים של התעלה ייעשו באמצעות אבזרים ייעודיים שהותאמו לציוד זה.
4.תעלה הכוללת פסי צבירה תכלול אך ורק פסי צבירה מבודדים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 570 בנושא התקנת מובלים

שאלה 570
חשמלאי נדרש להתקין מובל באדמה.
המתכנן ציין שנדרש להתקין מובל מסוג תעלה סגורה.
תרשים המצורף לשאלה 570 בנושא התקנת מובלים
איזו מבין התשובות מתארת נכונה את התעלה, בהתאם לתקנות החשמל?
1.אסור להשתמש בתעלה עבור מוליכי הארקה.
2.אסור להשתמש בתעלה עבור סיבים אופטיים.
3.התעלה יכולה לשמש למעבר כבלים או מוליכים מבודדים.
4.התעלה יכולה לשמש למעבר כבלים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 571 בנושא התקנת מובלים

שאלה 571

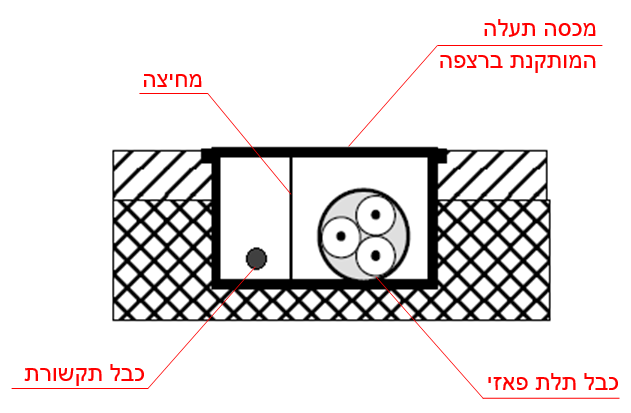

חשמלאי נדרש להתקין מובל מסוג תעלה סגורה ברצפה של מבנה משרדי.
רצפת המשרד מכוסה בשטיח ואינה מיועדת לשטיפה.
בתעלה הותקנה מחיצה אשר מפרידה בין כבל החשמל לכבל התקשורת העוברים בתוכה.
תרשים המצורף לשאלה 571 בנושא התקנת מובלים
איזו מבין התשובות הבאות מתארת נכונה את התעלה, בהתאם לתקנות החשמל?
1.התעלה תהיה עשויה אך ורק מפלסטיק או מחומר מבודד אחר אשר יוגן בפני חדירת מים.
2.התעלה תשמש עבור כבלים בלבד, התקנת מחיצה אינה מאפשרת העברת אמצעי תקשורת בתעלה.
3.התעלה תותקן אך ורק במבנה תעשייה ולא במבנה משרדי אשר עונה על ההגדרה של מתקן ביתי.
4.התעלה תהיה מתועשת ותתאים למאמצים המכניים הצפויים במקום.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 572 בנושא התקנת מובלים

שאלה 572
חשמלאי נדרש להתקין מובל בסביבה נפיצה.
איזו מבין התשובות הבאות אינה מופיעה בתקנות החשמל?
1.המובל יהיה עשוי אך ורק מחומר מבודד.
2.המובל יהיה אטום לכל אורכו באופן המונע חדירת גזים.
3.המובל יהיה בנוי מחומר עמיד בפני איכול.
4.המובל יכלול אמצעים.המונעים התפשטות של שריפה בין מקטעיו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 573 בנושא התקנת מובלים

שאלה 573
חשמלאי נדרש להזין מכונה במתח נמוך הנמצאת בשטח חקלאי.
ההזנה למכונה תבוצע באמצעות מעגל חדש שיותקן במובל מסוג צינור גמיש באדמה, כנדרש בתקנות החשמל.
איזו מבין התשובות מתארת את הנדרש בתקנות החשמל במקרה זה?
1.בצינור המתואר מותר להתקין כבלים להזנת המכונה.
2.בצינור המתואר מותר להתקין מוליכים מבודדים או כבלים.
3.בצינור המתואר מותר להתקין כבלים או מוליכים מבודדים בחתך העולה על 25 ממ"ר.
4.בצינור המתואר מותר להתקין כבלים או מוליכים מבודדים בחתך העולה על 6 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 574 בנושא התקנת מובלים

שאלה 574
בתמונה מופיע תכנון עקרוני של כבל מתח נמוך אשר יותקן באדמת חול.
בגלל מגבלות של תשתיות בקרקע, לא ניתן להתקין את הכבל בעומק מזערי של cm‏80‏ כנדרש בתקנות החשמל.
תרשים המצורף לשאלה 574 בנושא התקנת מובלים
בחר את הטענה הנכונה מבין הבאות:
1.אפשר להתקין את הכבל ישירות באדמה ולסטות מהערכים הנדרשים בתקנות החשמל, בתנאי שתותקן הגנה מכנית מתאימה.
2.אפשר לסטות מהערכים הנדרשים בתקנות החשמל , בתנאי שהכבל יותקן במוביל מסוג צינור בתוספת הגנה מכנית מתאימה.
3.אפשר לסטות מהערכים הנדרשים בתקנות החשמל ,בתנאי שיותקן שילוט אזהרה בר קיימא, לאורך תוואי הכבל שבו הוא חורג מהעומק המזערי הנדרש.
4.אפשר לסטות מהערך הנדרש בתקנות החשמל, רק כאשר הכבל מותקן בקרקע סלעית שבה קיימת הגנה מכנית
מתאימה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 575 בנושא התקנת מובלים

שאלה 575

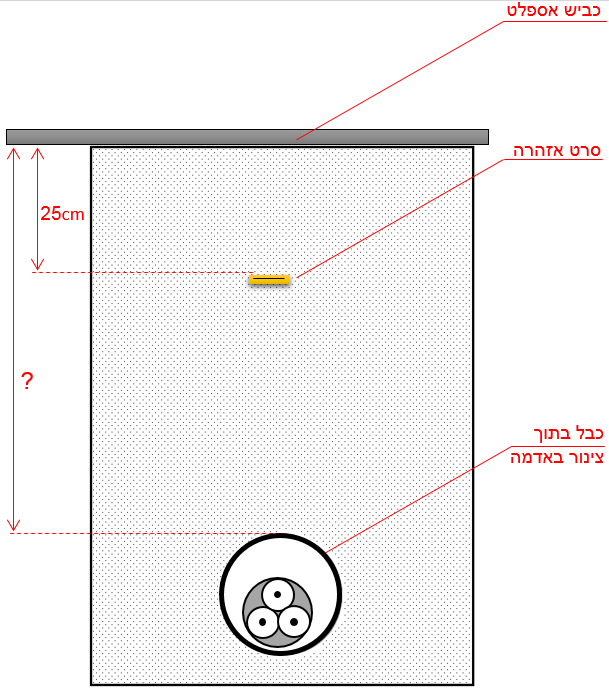

בתרשים מוצגת התקנה של כבל מתח נמוך בתוך מובל.
המובל הוא מסוג צינור אשר הותקן ישירות באדמה תחת כביש אספלט.
תרשים המצורף לשאלה 575 בנושא התקנת מובלים
מהו במקרה זה עומק ההתקנה המזערי הנדרש בהתאם לתקנות החשמל?
1.על העומק המזערי להיות 80 ס"מ.
2.על העומק המזערי להיות 70 ס"מ.
3.על העומק המזערי להיות 40 ס"מ.
4.על העומק המזערי להיות 100 ס"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 576 בנושא התקנת מובלים

שאלה 576

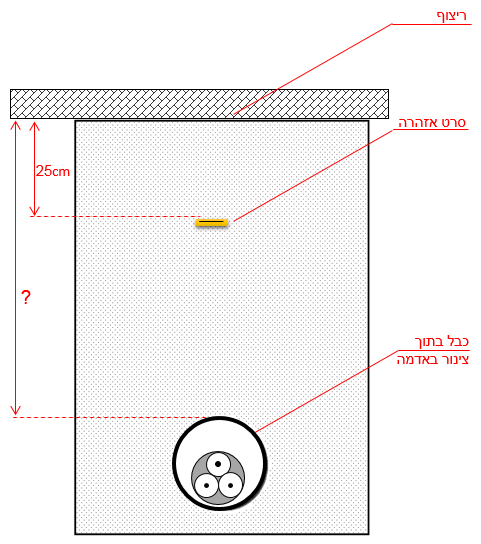

בתרשים מוצגת התקנה של כבל מתח נמוך בתוך מובל.
המובל הוא מסוג צינור אשר הותקן ישירות באדמה תחת מדרכה מרוצפת להולכי רגל
תרשים המצורף לשאלה 576 בנושא התקנת מובלים
מהו במקרה זה עומק ההתקנה המזערי הנדרש בהתאם לתקנות החשמל?
1.על העומק המזערי להיות 80 ס"מ.
2.על העומק המזערי להיות 70 ס"מ.
3.על העומק המזערי להיות 40 ס"מ.
4.על העומק המזערי להיות 100 ס"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 577 בנושא התקנת מובלים

שאלה 577

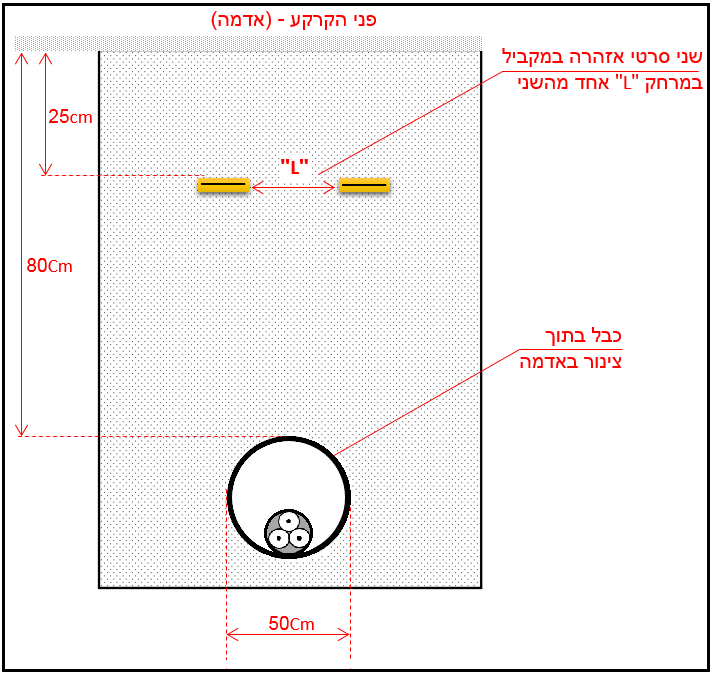

בתרשים מופיע תכנון עקרוני של צינור בקוטר 50 ס"מ המותקן באדמת חול.
מתכנן המתקן דרש להתקין בעומק של 25 ס"מ, שני סרטי אזהרה מקביליים, בתעלה שנחפרה עבור הצינור.
תרשים המצורף לשאלה 577 בנושא התקנת מובלים
מה המרחק "L "הנדרש בין שני סרטי האזהרה?
1.המרחק בין שני סרטי האזהרה צריך להיות 50 ס"מ, כרוחב התעלה שנחפרה.
2.המרחק בין שני סרטי האזהרה צריך להיות 40 ס"מ, מרחק הנדרש לכל 40 ס"מ של רוחב תעלה או חלק ממנה.
3.המרחק בין שני סרטי האזהרה צריך להיות 25 ס"מ, כעומק הטמנת הסרט אזהרה.
4.לא נדרש מרחק בין שני סרטי האזהרה, במקרה זה היה יכול להספיק סרט אזהרה אחד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 578 בנושא התקנת מובלים

שאלה 578

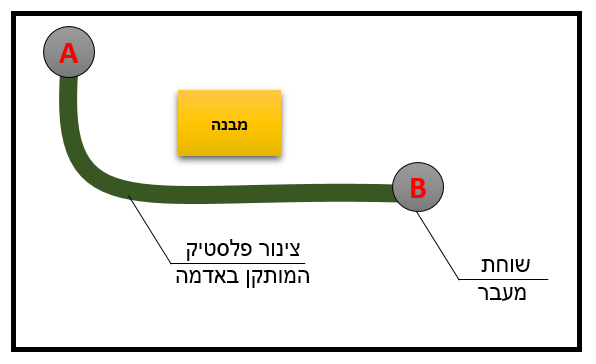

בתמונה מוצגת תצורת תכנון (ממבט על), המראה התקנת מובל מסוג צינור-פלסטיק המותקן באדמה.
הצינור יותקן בין שוחה A לבין שוחה B.
מבנה הממוקם בין השוחות מייצר מגבלה בתוואי, ונדרש לבצע הטיה של הצינור כמתואר בתמונה
תרשים המצורף לשאלה 578 בנושא התקנת מובלים
מהי התשובה הנכונה בהתאם לתקנות החשמל במקרה זה?
1.אסור לבצע הטיה של הצינור כמתואר בשאלה.
2.האורך הרץ המרבי של הצינור במקרה זה לא יעלה על 25 מטרים.
3.האורך הרץ המרבי של הצינור במקרה זה לא יעלה על 100 מטרים.
4.מותר לבצע עד שלוש הטיות של הצינור ובתנאי שהאורך הרץ שלו קטן מ-10 מטרים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 579 בנושא התקנת מובלים

שאלה 579

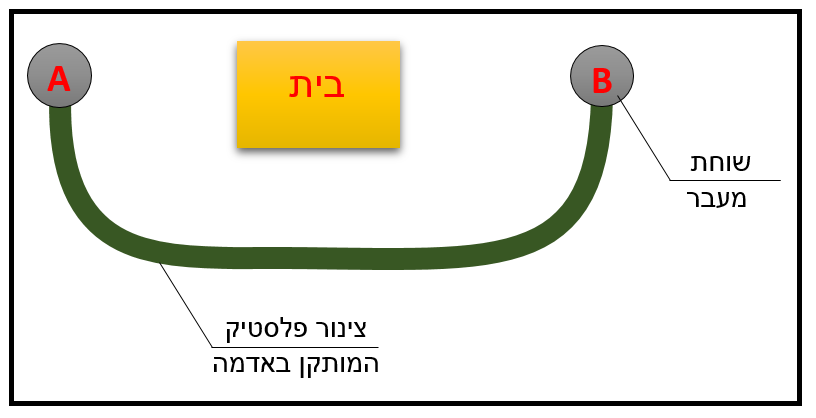

בתמונה מוצגת תצורת תכנון (ממבט על), המראה התקנת מובל מסוג צינור-פלסטיק המותקן באדמה.
הצינור יותקן בין שוחה A לבין שוחה B.
בית הממוקם בין השוחות מייצר מגבלה בתוואי, ונדרש לבצע הטיות של הצינור כמתואר בתמונה.
תרשים המצורף לשאלה 579 בנושא התקנת מובלים
מהי התשובה הנכונה בהתאם לתקנות החשמל במקרה זה?
1.אסור להתקין את הצינור בתצורה המתוארת בשאלה.
2.האורך הרץ המרבי של הצינור במקרה זה לא יעלה על 25 מטרים.
3.האורך הרץ המרבי של הצינור במקרה זה לא יעלה על 100 מטרים.
4.מותר לבצע עד שלוש הטיות של הצינור ובתנאי שהאורך הרץ שלו קטן מ-10 מטרים
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

רוצה לראות את התשובות?

הצטרף עכשיו וקבל גישה מלאה לכל התשובות, הסברים מפורטים ותרגול חכם אדפטיבי.
