העמסה והגנה על מוליכים מבודדים וכבלים

59 שאלותעמוד 2 מתוך 2תשובות מלאות למנויים בלבד

יש לתכנן כבל להזנת לוח עם זרם עבודה מרבי ‎

I_{b} = 360 [A]

‏. במקטע אחד הכבל יוטמן במישרין באדמה ובקטע השני, בכניסה למבנה עד להתחברות עם הלוח, הכבל יונח על גבי סולם כבלים עם 3 כבלים נוספים ללא רווח ביניהם. הטמפרטורה האופפת באדמה היא ‎30°C‏. ההתנגדות התרמית הסגולית של האדמה היא ‎2.5 מעלות צלסיוס·מ'/וואט‏. הטמפרטורה האופפת של האוויר סביב סולם הכבלים היא ‎35°C‏.

מהו שטח החתך של כבל עם מוליכי נחושת ובידוד ‎90°C‏ הנדרש להזנת הלוח ומהו הזרם הנקוב של הנתיכים, הנדרשים להגנה על כבל זה בפני זרם העמסת יתר?

1.שני כבלים צמודים שכל אחד מהם בחתך ‎

S = 240 [m m^{2}]

‏; ‎

I_{n} = 400 [A]

‏.

2.שני כבלים צמודים שכל אחד מהם בחתך ‎

S = 185 [m m^{2}]

‏; ‎

I_{n} = 400 [A]

‏.

3.שלושה כבלים צמודים שכל אחד מהם בחתך ‎

S = 240 [m m^{2}]

‏; ‎

I_{n} = 360 [A]

‏.

4.שני כבלים צמודים שכל אחד מהם בחתך ‎

S = 300 [m m^{2}]

‏; ‎

I_{n} = 400 [A]

‏.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 885

להלן אופיין זרם/זמן של מא״ז מסוג ‎C‏, המתאים לזרם נקוב ‎10A‏.

בהתאם לאופיין המוצג, באיזה פרק זמן (לכל היותר) מתוכנן המא״ז להפסיק זרם תקלה של ‎20A‏?

1.בפרק זמן של כ-45 שניות.

2.זרם זה נמצא עמוק בתוך התחום המגנטי, תוך פחות מ-0.01 שניות.

3.בפרק זמן של בין 2 ל-3 שניות.

4.בפרק זמן של כ-10 שניות.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 886

נתון אופיין זרם/זמן של מא״זים מסוג ‎C‏ ו-‎D‏ המתאימים לזרם נקוב ‎20A‏.

איזה משני המא״זים יגיב בוודאות בתחום ההגנה המגנטי בזרם תקלה של ‎300A‏?

1.מא״ז ‎C‏.

2.שניהם מתוכננים להגיב בתחום המגנטי עבור זרם תקלה זה.

3.שניהם מתוכננים להגיב בתחום התרמי עבור זרם תקלה זה.

4.מא״ז ‎D‏.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 910

לוח חשמל משני במבנה תעשייתי מוזן במתח נמוך מהלוח הראשי באמצעות כבל תלת-מופעי רב-גידי עם מוליכי אלומיניום בעלי בידוד 90 מעלות צלסיוס.

הכבל מוגן ביציאה מהלוח הראשי באמצעות מבטח להגנה בפני זרם קצר בלבד.

באיור שלהלן מוצג אופיין ״זרם-זמן״ של המבטח המגן על כבל הזינה ללוח הנ״ל.

תרשים המצורף לשאלה 910 בנושא העמסה והגנה על מוליכים מבודדים וכבלים

בהסתמך על אופיין זה ובהתאם לדרישת התקנות להגנה מפני זרם קצר בלבד, מהו שטח החתך המינימלי הסטנדרטי של כבל שיש לבחור, בכדי שיתפתח במעגל זה זרם קצר שיסולק בוודאות תוך 0.5 שניות?

1.‎

S = 150 [m m^{2}]

‏.

2.‎

S = 70 [m m^{2}]

‏.

3.‎

S = 120 [m m^{2}]

‏.

4.‎

S = 35 [m m^{2}]

‏.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 911

לוח חשמל משני במבנה תעשייתי מוזן במתח נמוך מהלוח הראשי באמצעות כבל תלת-מופעי רב-גידי עם מוליכי נחושת בעלי בידוד 90 מעלות צלסיוס.

הכבל מוגן ביציאה מהלוח הראשי באמצעות מבטח להגנה בפני זרם קצר בלבד.

באיור שלהלן מוצג אופיין ״זרם-זמן״ של המבטח המגן על כבל הזינה ללוח הנ״ל.

תרשים המצורף לשאלה 911 בנושא העמסה והגנה על מוליכים מבודדים וכבלים

בהסתמך על אופיין זה ובהתאם לדרישת התקנות להגנה מפני זרם קצר בלבד, מהו שטח החתך המינימלי הסטנדרטי של כבל שיש לבחור, בכדי שיתפתח במעגל זה זרם קצר שיסולק בוודאות תוך 300 מילי-שניות?

1.‎

S = 35 [m m^{2}]

‏.

2.‎

S = 70 [m m^{2}]

‏.

3.‎

S = 10 [m m^{2}]

‏.

4.‎

S = 50 [m m^{2}]

‏.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1070

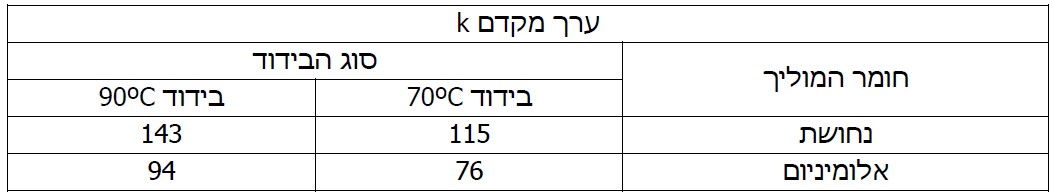

המקדם ‎

k

‏ הנתון בתקנה 10(א) בתקנות החשמל (העמסה והגנה על מוליכים מבודדים וכבלים במתח נמוך), התשע״ד-2014, מוצג לפניך לפי הערכים שבטבלה:

תרשים המצורף לשאלה 1070 בנושא העמסה והגנה על מוליכים מבודדים וכבלים

המקדם משמש כערך שתלוי בסוג חומר המוליך, הבידוד ופרמטרים נוספים, והוא חלק מן הנוסחה ‎ $S = \frac{I ^{2} t}{k}$ ‏ שנתון במקור כ:

1.מקדם קבוע לפי הערכים הנתונים בטבלה.

2.פרמטר מחושב לפי הנוסחה ‎

k = \frac{I _{k m i n} t}{S}

‏.

3.פרמטר מחושב לפי הנוסחה ‎

k = \frac{Q _{c} ( β + 20 )}{ρ _{20}} ln (\frac{β + θ _{f}}{β + θ _{i}})

‏.

4.פרמטר מחושב לפי הנוסחה ‎

k = \frac{I _{k m i n} t}{S} \cdot \frac{Q _{c} ( β + 20 )}{ρ _{20}} ln (\frac{β + θ _{f}}{β + θ _{i}})

‏.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1073

בתקנה 6 לתקנות החשמל (העמסה והגנה על מוליכים מבודדים וכבלים במתח נמוך), נדרש כי מבטח המגן על מוליך מפני זרם העמסת יתר יקיים את הדרישות הבאות:

I_{b} \leq I_{n} \leq I_{z}^{'} (1)

I_{2} \leq 1.45 * I_{z}^{'} (2)

בטבלת ערכי

I_{2}

בתקנה נקבע כי עבור מפסק אוטומטי הניתן לכוונון:

I_{2} = 1.3 \times I_{n}

הצבת נתון זה בדרישה השנייה מובילה לאי-השוויון:

0.89 \cdot I_{n} \leq I_{z}^{'}

על בסיס הנתונים, בחירת מפסק אוטומטי הניתן לכוונון וחתך מוליכי המעגל תיקבע לפי:

1.התנאי הראשון בלבד:

I_{n} \leq I_{z}^{'}

2.התנאי השני, לאחרההצבה:

0.89 \cdot I_{n} \leq I_{z}^{'}

3.שני התנאים יחד.

4.שני התנאים יחד, ותנאי נוסף חובה

I_{2} = 1.3 \cdot I_{n}

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1113

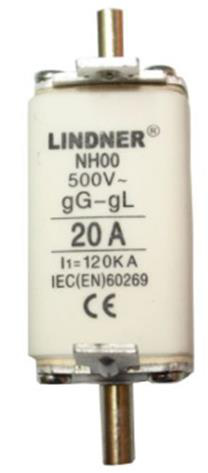

נתיכי ‎HRC‏ נפוצים במערכות חשמל במתח נמוך.

על פי נתוני נתיך שבתמונה, על איזה ציוד חשמלי אמור להגן נתיך זה?

1.נתיך זה ‎HRC (High Rupturing Capacity)‏ מיועד להגן על מנועים שזרם קצר בהם עלול להגיע לעשרות אלפי אמפר והזרמים הנקובים למאות ואלפי אמפר.

2.נתיך זה ‎HRC (High Rupturing Capacity)‏ מיועד להגן על מערכות אלקטרוניות רגישות שזרם קצר בהם מגיע לעשרות מילי אמפר והזרמים הנקובים למאות ואלפי מיליאמפר.

3.נתיך זה ‎HRC (High Rupturing Capacity)‏ מיועד להגן על מכשירי מדידה שזרם קצר של המערכת עוברת דרכם ויכולה להוציא את המכשירים מכיול.

4.נתיך זה ‎HRC (High Rupturing Capacity)‏ מיועד להגן על מוליכים שזרם קצר בהם עלול להגיע לעשרות אלפי אמפר והזרמים הנקובים למאות ואלפי אמפר.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 1114

נתיכי ‎HRC‏ נפוצים במערכות חשמל במתח נמוך.

במה מאופיינים נתיכי ‎HRC‏?

1.נתיכי מסוג ‎HRC (High Rupturing Capacity)‏ מצטיינים בכושר הפסקת זרמים קטנים.

2.נתיכי מסוג ‎HRC (High Rupturing Capacity)‏ מצטיינים בהגנה על משנה תדר.

3.נתיכי מסוג ‎HRC (High Rupturing Capacity)‏ מצטיינים בכושר הפסקה גבוה של זרמי קצר.

4.נתיכי מסוג ‎HRC (High Rupturing Capacity)‏ מצטיינים ביכולת שימוש החוזר שלהם.

התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
