אתרים רפואיים

57 שאלותעמוד 1 מתוך 2תשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא אתרים רפואיים

שאלה 1 בנושא אתרים רפואיים

01

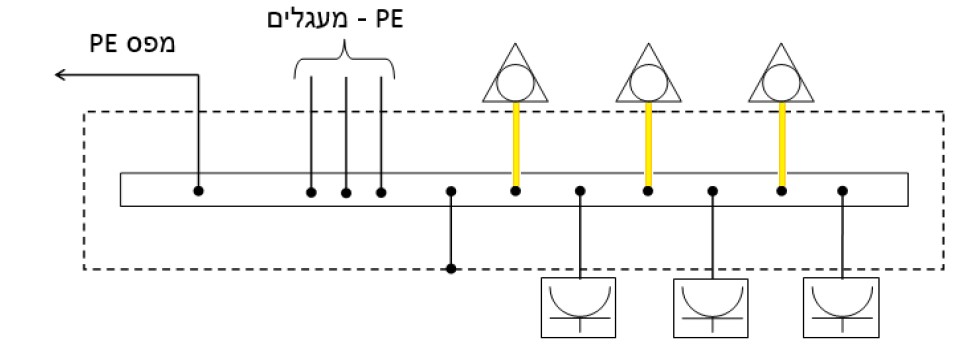

בתרשים מופיעים חיבורי הארקה באתר רפואי?
תרשים המצורף לשאלה 1 בנושא אתרים רפואיים
מהן הדרישות בתקנות החשמל, עבור מוליך הארקה המסומן בצבע צהוב?
1.מוליך מבודד בעל שטח חתך מזערי של 4 ממ"ר.
2.מוליך מבודד בעל שטח חתך מזערי של 10 ממ"ר.
3.מוליך מבודד בעל שטח חתך מזערי של 16 ממ"ר.
4.מוליך חשוף בעל שטח חתך מזערי של 16 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 2 בנושא אתרים רפואיים

02

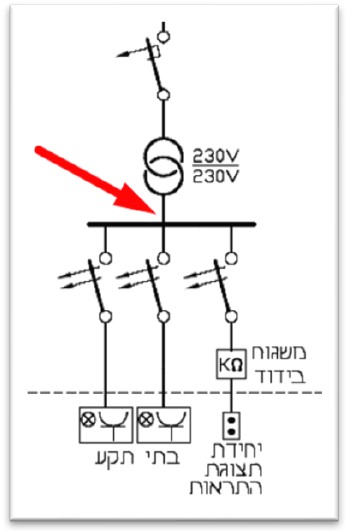

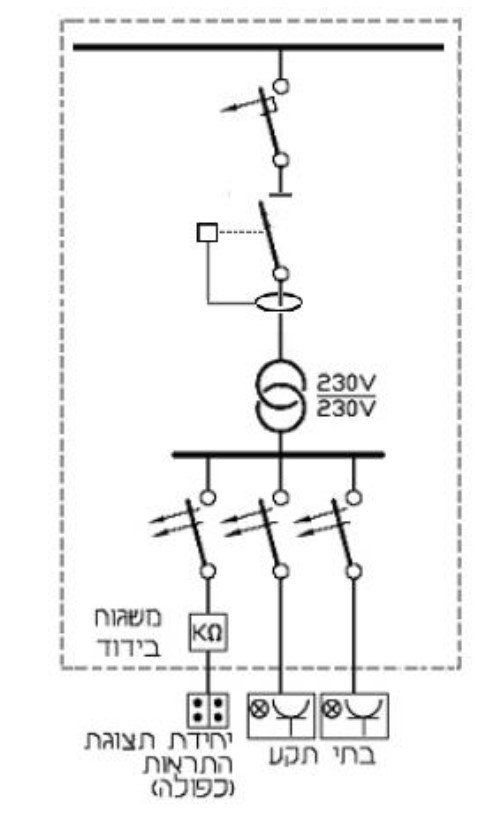

בשרטוט מתואר שנאי מבדל המזין צרכנים באתר רפואי.
שיטת ההגנה בפני חשמול במוצא השנאי היא זינה צפה.
תרשים המצורף לשאלה 2 בנושא אתרים רפואיים
מהי התשובה הנכונה בהתאם לתקנות החשמל לגבי הגנה במוצא השנאי?
1.חובה להתקין במוצא השנאי מבטח עם הגנה בפני זרם קצר בלבד.
2.חובה להתקין במוצא השנאי מבטח עם הגנה בפני העמסת יתר בלבד.
3.חובה להתקין במוצא השנאי אמצעי להגבלת זרם הפעלה של השנאי.
4.במוצא השנאי מותרת הגנה על המעגלים הסופיים בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 3 בנושא אתרים רפואיים

03

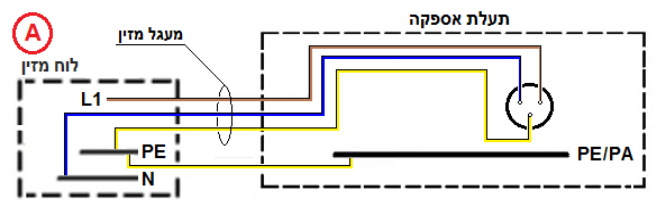

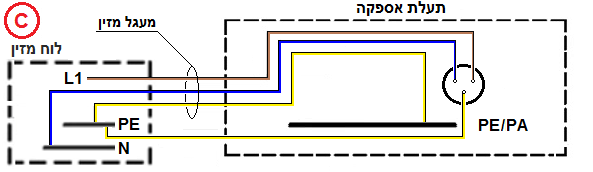

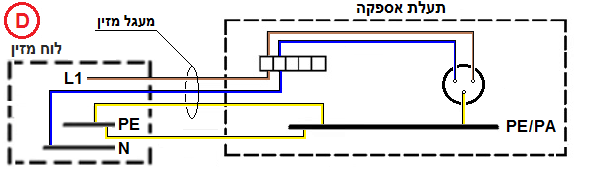

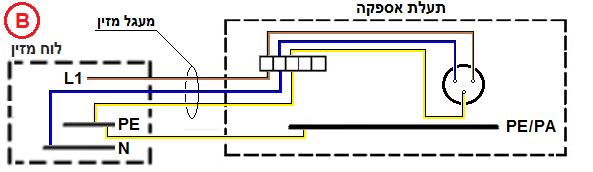

בכל אחד מהתרשימים מופיעה תעלת אספקה באתר רפואי , הכוללת פס הארקה משותף PE/PA.
תרשים המצורף לשאלה 3 בנושא אתרים רפואיים
תרשים המצורף לשאלה 3 בנושא אתרים רפואיים
תרשים המצורף לשאלה 3 בנושא אתרים רפואיים
תרשים המצורף לשאלה 3 בנושא אתרים רפואיים
איזה תרשים מתאר חיבור נכון ,של הארקות בתעלת אספקה?
1.תרשים A.
2.תרשים B.
3.תרשים C.
4.תרשים D.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 4 בנושא אתרים רפואיים

04

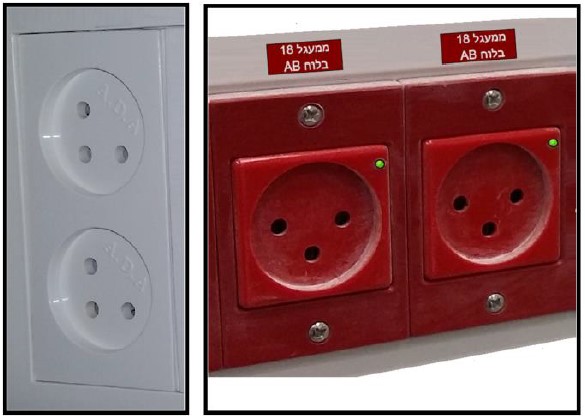

להלן תמונות של בתי תקע שהותקנו באתר רפואי.
החשמלאי שביצע את ההתקנה באתר לא התקין שילוט על בתי התקע שבצבע הלבן.
האם החשמלאי פעל בהתאם לתקנות החשמל?
תרשים המצורף לשאלה 4 בנושא אתרים רפואיים
1.החשמלאי פעל בהתאם לתקנות, בתנאי שבתי-התקע שבצבע לבן הותקנו באזור שהוגדר כאתר רפואי מקבוצת שימוש 0.
2.אין דרישה מפורשת בתקנות החשמל לסימון בתי תקע שהותקנו מחוץ לסביבת המטופל. מומלץ לשלט את בתי התקע האמורים בהתאם לכללי המקצוע המקובלים.
3.בהתאם לתקנות החשמל , חובה לסמן את כל בתי התקע באתר רפואי מכל קבוצות השימוש , ולכן החשמלאי לא.פעל נכון.
4.בהתאם לתקנות החשמל , נדרש במפורש לשלט רק בתי תקע הכוללים נורת LED שמעידה על קיום מתח במעגל המזין , ולכן החשמלאי פעל נכון.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 5 בנושא אתרים רפואיים

05
מהו סוג המבטח המותר לשימוש כהגנה על מוליך במעגל המזין בתי תקע בזינה צפה באתר רפואי מקבוצה 2?
1.מפסקים אוטומטיים זעירים.
2.נתיכים בלבד (בגלל כושר ניתוק גבוה).
3.סוג המבטח יוגדר על ידי המתכנן בהתחשב במאפיינים של המתקן הספציפי.
4.במעגלים הניזונים משנאי בהספק עד 5 קו"א-מפסקים אוטומטיים זעירים. במעגלים הניזונים משנאי בהספק מעל 5 קו"א-נתיכים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 6 בנושא אתרים רפואיים

06

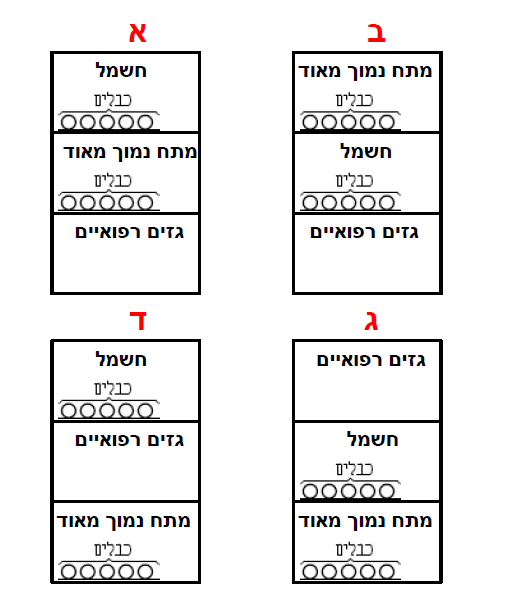

לפניך פרט של תעלת אספקה באתר רפואי מקבוצת שימוש 2.
תרשים המצורף לשאלה 6 בנושא אתרים רפואיים
איזה מבין האיורים הבאים, מתאר באופן נכון התקנה של תעלת אספקה לפי תקנות החשמל?
1.א'.
2.ב'.
3.ג'.
4.ד'.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 7 בנושא אתרים רפואיים

07

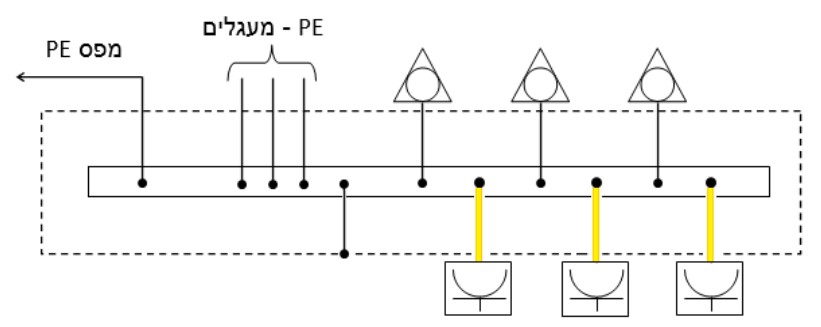

בתרשים מופיעה תעלת אספקה המותקנת באתר רפואי מקבוצת שימוש 2 .
תעלת האספקה כוללת פס משותף PA / PE , אליו מחוברים מוליכי הארקה הנדרשים.
תרשים המצורף לשאלה 7 בנושא אתרים רפואיים
מהן הדרישות עבור מוליכי ההארקה המסומנים בצבע צהוב?
1.מוליך נחושת חד גידי ומבודד בעל שטח חתך מזערי של 2.5 ממ"ר.
2.מוליך נחושת שזור ומבודד בעל שטח חתך מזערי של 4 ממ"ר.
3.מוליך נחושת שזור ומבודד בעל שטח חתך מזערי של 1.5 ממ"ר.
4.מוליך נחושת חד גידי ומבודד בעל שטח חתך מזערי של 4 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 8 בנושא אתרים רפואיים

08
באתר רפואי מסוג 2 הותקן בלוח החשמל של חדרי הניתוח מפסק מחלף אוטומטי לאספקה באמצעות שני קווי זינה.
המתח הפאזי הנמדד בקו הפעיל עומד על 198V ואילו המתח הנמדד בקו הגיבוי עומד על ערך של 228V .
מה נדרש ממערכת ההחלפה בין הקווים בהתאם לתקנות החשמל?
1.בקר מערכת ההחלפה ייתן פקודת החלפה כעבור 0.6 שניות, הזינה תעבור לקו החלופי מיד וללא השהייה.
2.לא יהיה שום שינוי והמערכת תמשיך להיות מוזנת מהקו הפעיל.
3.בקר מערכות ההחלפה ייתן פקודת החלפה מידית להעברת הזינה לקו החלופי ללא השהייה.
4.תבוצע החלפה בהשהיה של 0.2 עד 1 שנייה בין פקודת הניתוק של קו אחד ולבין פקודת החיבור של הקו האחר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 9 בנושא אתרים רפואיים

09
יועץ חשמל נדרש לתכנן שנאי מבדל מסוג I באתר רפואי מקבוצה.
לאיזו נקודה יש להאריק את גרעין הברזל של השנאי?
1.לפס PA.
2.לפס הארקות.
3.אסור להאריק את הגרעין.
4.אין משמעות לחיבורו להארקה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 10 בנושא אתרים רפואיים

10

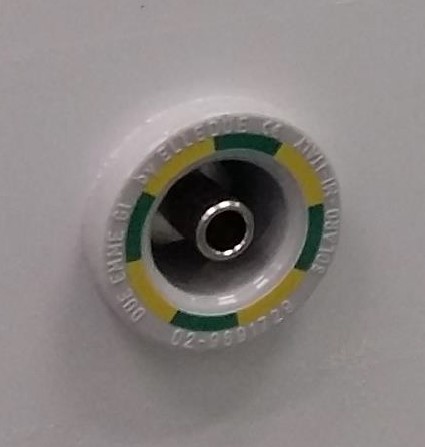

בתמונה מופיע מחבר הארקה שהותקן בבית חולים.
באמצעות איזה סוג של מוליך יש לחבר אביזר זה?
תרשים המצורף לשאלה 10 בנושא אתרים רפואיים
1.מוליך נחושת שזור , גמיש ומבודד בעל שטח חתך של 4 ממ"ר לפחות.
2.מוליך נחושת חד גידי מבודד בעל שטח חתך של 4 ממ"ר לפחות.
3.מוליך נחושת רב גידי חשוף או מבודד בעל שטח חתך של 16 ממ"ר לפחות.
4.מוליך נחושת שזור , גמיש ומבודד בעל שטח חתך של 16 ממ"ר לפחות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 11 בנושא אתרים רפואיים

11

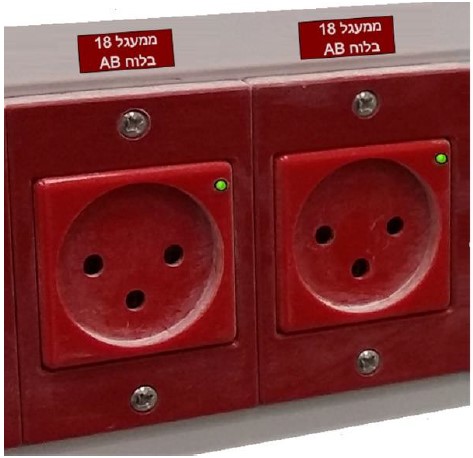

איזו מהתשובות הבאות אינה נכונה בקשר לזוג שקעים אלו?
תרשים המצורף לשאלה 11 בנושא אתרים רפואיים
1.זוג שקעים אלו מוזנים מזינה צפה.
2.חובה להתקין לשקעים מסוג זה שילוט ונורתLED המעידים על קיום מתח במעגל המזין.
3.השקעים יכולים לשמש גם עבור מכשירי חשמל לא חיוניים , בתנאי שיותקנו בהתאם לתקנות החשמל.
4.לא יופיעו יותר מ- שקעים כמתואר , המוזנים ממעגל אחד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 12 בנושא אתרים רפואיים

12

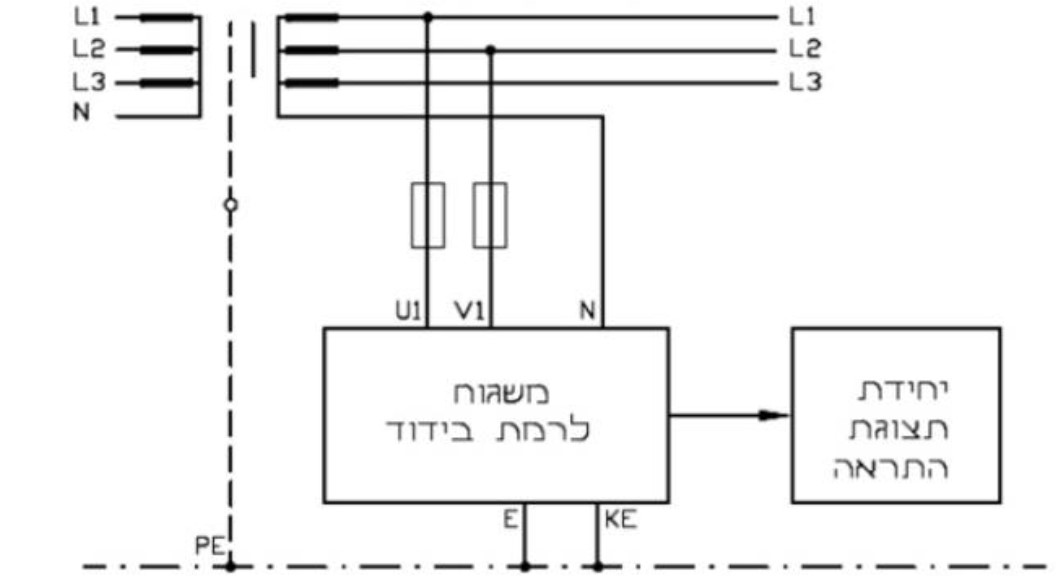

מהו ערך המדידה של משגוח בידוד המותקן באתר רפואי מקבוצת שימוש 2 ?
1.אסור שיעלה על 24 וולט בזרם ישר.
2.אסור שיעלה על 24 וולט בזרם חילופין.
3.אסור שיעלה על 50 וולט בזרם ישר.
4.אסור שיעלה על 50 וולט בזרם חילופין.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 13 בנושא אתרים רפואיים

13

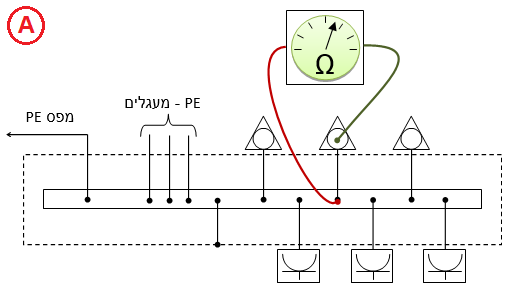

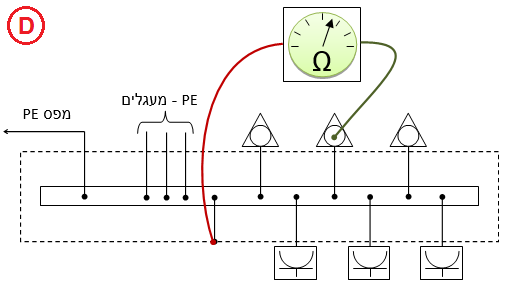

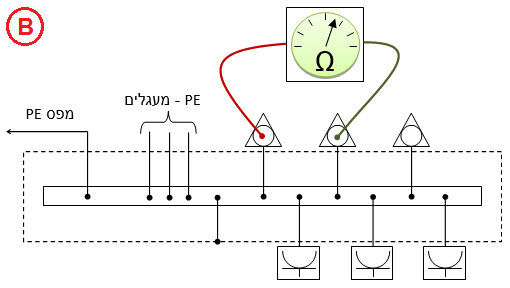

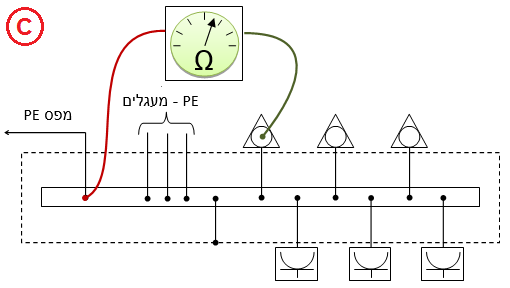

בחדר ניתוח שבבית חולים , נדרש למדוד את התנגדות הארקה של מחבר PA המותקן בתעלת אספקה.
תרשים המצורף לשאלה 13 בנושא אתרים רפואייםתרשים המצורף לשאלה 13 בנושא אתרים רפואייםתרשים המצורף לשאלה 13 בנושא אתרים רפואייםתרשים המצורף לשאלה 13 בנושא אתרים רפואיים
איזה תרשים מהבאים מתאר נכונה את אופן המדידה הנדרש בהתאם לתקנות החשמל?
1.תרשים A.
2.תרשים B.
3.תרשים C.
4.תרשים D.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 14 בנושא אתרים רפואיים

14

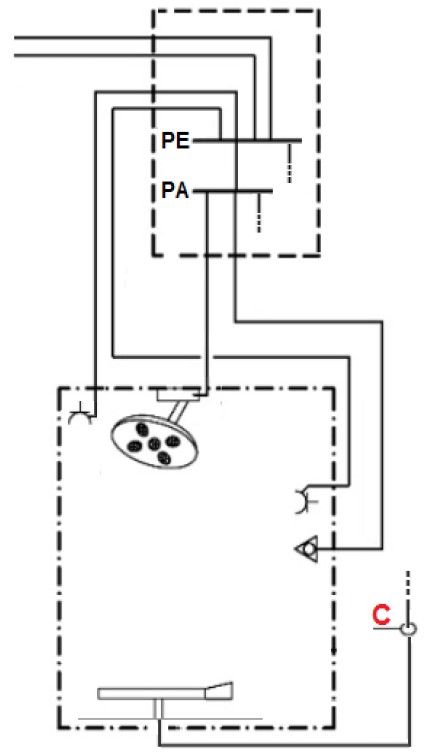

חשמלאי מהנדס נדרש לתכנן חדר באתר רפואי מקבוצת שימוש 2 .
בתרשים מופיעים חיבורי הארקה כפי שתכנן.
תרשים המצורף לשאלה 14 בנושא אתרים רפואיים
לאיזה פס נדרש לחבר את מוליך הארקה המופיע באות " C ", ומהו שטח החתך הנדרש למוליך זה?
1.מוליך זה יחובר לפס PE ויהיה בעל שטח חתך מזערי של 4 ממ"ר.
2.מוליך זה יחובר לפס PA ויהיה בעל שטח חתך מזערי של 16 ממ"ר.
3.מוליך זה יחובר לפס PA ויהיה בעל שטח חתך מזערי של 4 ממ"ר.
4.מוליך זה יחובר לפס PE ויהיה בעל שטח חתך מזערי של 16 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 15 בנושא אתרים רפואיים

15

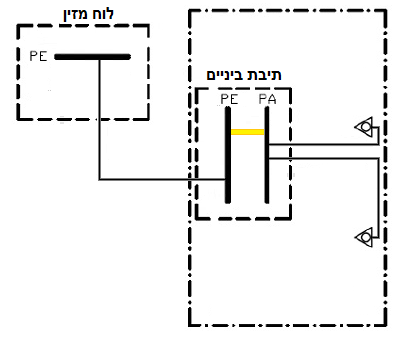

בתרשים מופיעים חיבורי הארקה באתר רפואי?
תרשים המצורף לשאלה 15 בנושא אתרים רפואיים
מהן הדרישות בתקנות החשמל, עבור מוליך הארקה המסומן בצבע צהוב
1.מוליך בעל שטח חתך מזערי של 25 ממ"ר.
2.מוליך בעל שטח חתך מזערי של 16 ממ"ר.
3.מוליך בעל שטח חתך מזערי של 10 ממ"ר.
4.מוליך בעל שטח חתך מזערי של 4 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 16 בנושא אתרים רפואיים

16
מהו אופן ההזנה הנדרש לתאורה כללית באתרים רפואיים מקבוצות 1, 2?
1.מעגלי התאורה יהיו מוגנים באמצעות מפסק מגן הפועל בזרם דלף שאינו עולה על 0.03 אמפר.
2.התאורה תוזן משני מעגלים לפחות, כך שהפסקת אחד מהם לא תגרום לחושך מוחלט במרחב כלשהו.
3.התאורה תוזן ממעגלים סופיים המוזנים ממקור עם זינה צפה.
4.התאורה תבסס על גופים המוגנים בבידוד כפול.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 17 בנושא אתרים רפואיים

17

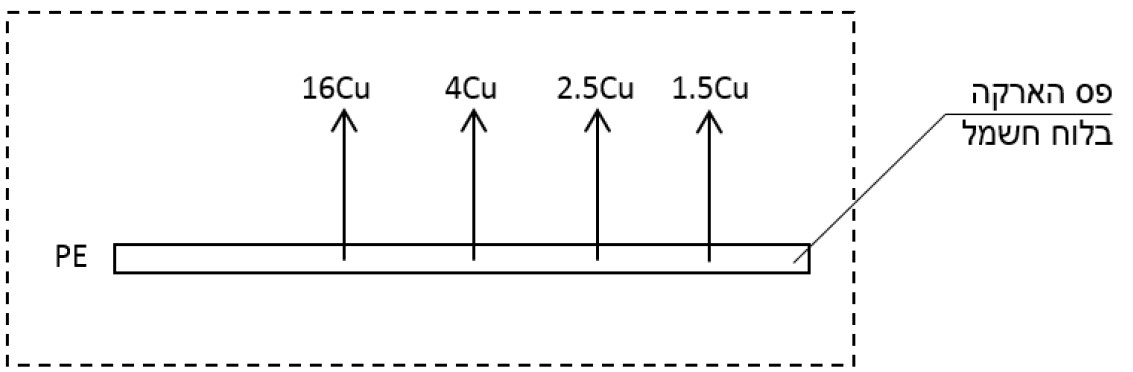

תרשים המצורף לשאלה 17 בנושא אתרים רפואיים
בתרשים מופיעים מוליכי הארקה, המחוברים לפס הארקה בלוח שהותקן באתר רפואי מקבוצת שימוש 1 .
איזו תשובה מתארת את דרישות תקנות החשמל בעניין זה?
1.מוליכי הארקה יכולים להיות חשופים כאשר הם עשויים מנחושת ובחתך העולה על 16 ממ"ר.
2.מוליכי הארקה יהיו בחתך מזערי של 2.5 ממ"ר , אלא אם הם חלק ממעגל המזין גוף תאורה שהותקן בגובה העולה על 1.8 מטר.
3.מוליכי הארקה יהיו בחתך מזערי של 2.5 ממ"ר , אלא אם הם חלק ממעגל המזין גוף תאורה שהותקן בגובה העולה על 2.5 מטר.
4.מוליכי הארקה יכולים להיות מאלומיניום , ובתנאי שיחוברו באמצעות נעל מתאימה למניעת שיתוך (קורוזיה).
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 18 בנושא אתרים רפואיים

18
**איזו תשובה מבין הבאות עשויה לתאר מצב שבו מיושמות שתי שיטות הגנה שונות בלוח חשמל המזין אתר רפואי
מקבוצת שימוש-2?**
1.שיטת (TN-S) ושיטת (IT).
2.שיטת (TN-C-S) ושיטת (TT).
3.שיטת (TN-S) ושיטת (TT).
4.לא ייתכן מצב שבו תהיה יותר משיטת הגנה אחת בלוח חשמל זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 19 בנושא אתרים רפואיים

19
באתר רפואי מסוג 2 הותקן בלוח החשמל של חדרי הניתוח מפסק מחלף אוטומטי לאספקה באמצעות שני קווי זינה. המתח הפאזי הנמדד בקו הפעיל עומד על 234V .
במקרה של נפילת מתח בקו הפעיל, באיזה מתח בקר מערכת ההחלפה נדרש להחליף את הקו הפעיל בקו הגיבוי?
1.על בקר מערכת ההחלפה לבצע החלפה כאשר המתח ירד מתחת ל- 164V למשך זמן העולה על 0.6 שניות, ובלבד שהמתח בקו הגיבוי תקין.
2.במקרה זה הבקר לא יבצע שום שינוי והמערכת תמשיך להיות מוזנת מהקו הפעיל. קו הגיבוי נועד להפסקת חשמל מוחלטת במתקן.
3.בקר מערכות ההחלפה ייתן התרעה קולית וחזותית במקום המאויש בדרך קבע, אך לא יבצע החלפה בין הקווים.
4.234V מהווה מתח לא תקין במתקן רפואי מסוג 2 ועל הבקר לבצע החלפה מידית וללא תנאי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 20 בנושא אתרים רפואיים

20

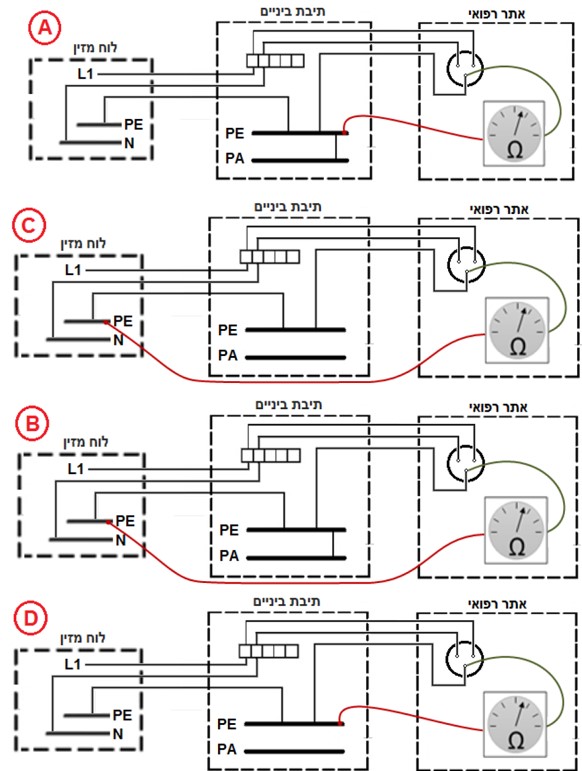

בחדר ניתוח שבבית חולים, נדרש למדוד את ההתנגדות של מגע הארקה בבית תקע.
תרשים המצורף לשאלה 20 בנושא אתרים רפואיים
איזה מבין ארבעת התרשימים מתאר נכונה את אופן המדידה הנדרשת בהתאם לתקנות החשמל?
1.שרטוט A.
2.שרטוט B.
3.שרטוט C.
4.שרטוט D.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 21 בנושא אתרים רפואיים

21
במהלך תכנון מערכת חשמל לאתר רפואי מקבוצת שימוש 2 התעוררה מחלוקת בין שני הגורמים המקצועיים המעורבים בתכנון. מדובר בשני חדרי טיפול נמרץ צמודים.
גורם אחד טוען כי יש להזין את כל אחד משני החדרים באמצעות שני שנאים שונים מאחר שיש לראות בכל אחד מהחדרים אתר רפואי מקבוצת שימוש 2 נפרד (כלומר יש להזין את שני החדרים באמצעות ארבעה שנאים).
הגורם האחר סבור כי בשני החדרים יחד יש לראות "מערך חדרים", ולפיכך מספיק להזין את שניהם משני שנאים בלבד.
בהתייחס לשני החדרים שפורטו לעיל, מה אופן ההזנה הנדרש?
1.בכל מקרה, נדרש להזין כל אחד משני החדרים באמצעות שני שנאים (כלומר ארבעה שנאים בסה"כ).
2.בכל מקרה, נדרש להזין את שני החדרים באמצעות שני שנאים (כלומר שני שנאים בסה"כ).
3.מותר להזין את שני החדרים באמצעות שני שנאים בתנאי ששטחם אינו עולה על 40 ממ"ר.
4.מותר להזין את שני החדרים באמצעות שני שנאים בהתאם לקביעת המזמין ובתנאי שהחדרים קשורים ביניהם מבחינת תפקודם הרפואי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 22 בנושא אתרים רפואיים

22

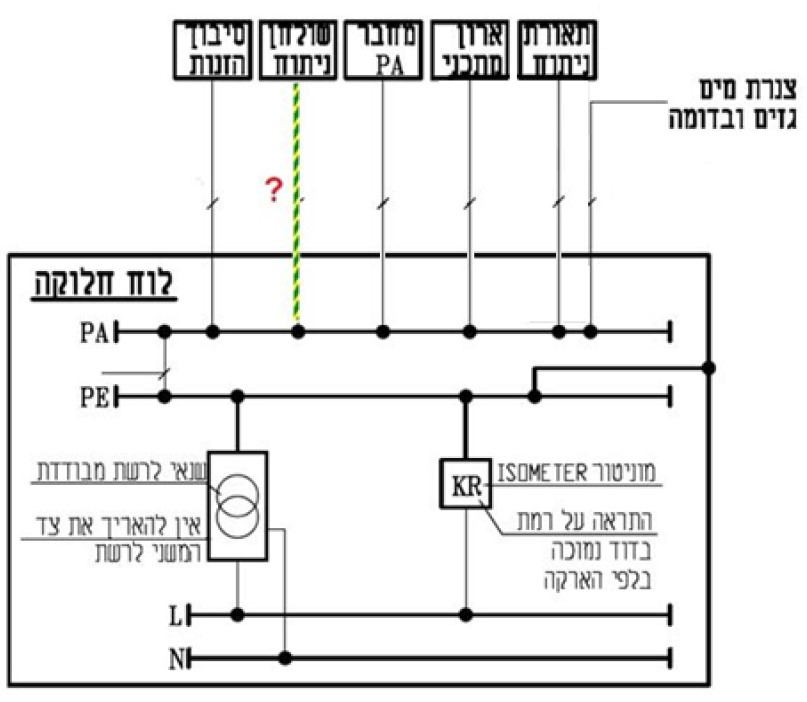

לפניך תכנון של מערך הארקות בחדר באתר רפואי מקבוצת שימוש 2 .
נדרש לחבר את המוליך בין פס PA לשולחן ניתוח.
תרשים המצורף לשאלה 22 בנושא אתרים רפואיים
מהו שטח החתך המזערי הנדרש למוליך החיבור?
1.שטח חתך מזערי של 2.5 ממ"ר.
2.שטח חתך מזערי של 4 ממ"ר.
3.שטח חתך מזערי של 6 ממ"ר.
4.שטח חתך מזערי של 16 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 23 בנושא אתרים רפואיים

23

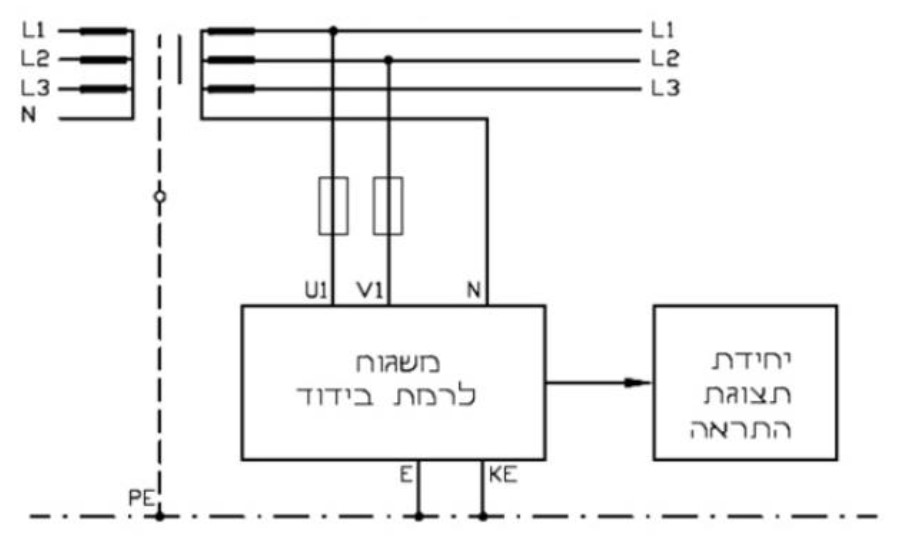

עבור חדר ניתוח בבית חולים הותקן שנאי מבדל, כמתואר בתרשים.
השנאי המבדל מזין 8 בתי תקע המותקנים בסמוך למיטת טיפולים בחדר ניתוח.
תרשים המצורף לשאלה 23 בנושא אתרים רפואיים
איזו מהתשובות מתארת את דרישות תקנות החשמל בעניין זה?
1.אסור להתקין את השנאי המופיע בתרשים להזנת בתי תקע בזינה צפה.
2.מותר להתקין את השנאי עבור זינה צפה, ובתנאי שבתי התקע יוזנו ממופעים שונים של השנאי.
3.מותר להתקין את השנאי המופיע בתרשים עבור זינה צפה, ובתנאי שיזין 6 בתי תקע לכל היותר.
4.במקרה המתואר ניתן להשתמש בזינה צפה אחת, עבור כל בתי-התקע שבסביבת המטופל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 24 בנושא אתרים רפואיים

24
יועץ חשמל נדרש לתכנן אמצעי ההגנה בפני חשמול למערכת רנטגן, המותקנת בחדר שהוגדר כקבוצת שימוש 2 , בבית חולים.
באיזה אמצעי הגנה בפני חשמול עליו לבחור עבור מערכת רנטגן עם זרם עבודה של 25 אמפר?
1.שיטה מוארקת בשילוב מפסק מגן לזרם דלף 0.03A.
2.בידוד כפול.
3.TN-S.
4.זינה צפה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 25 בנושא אתרים רפואיים

25

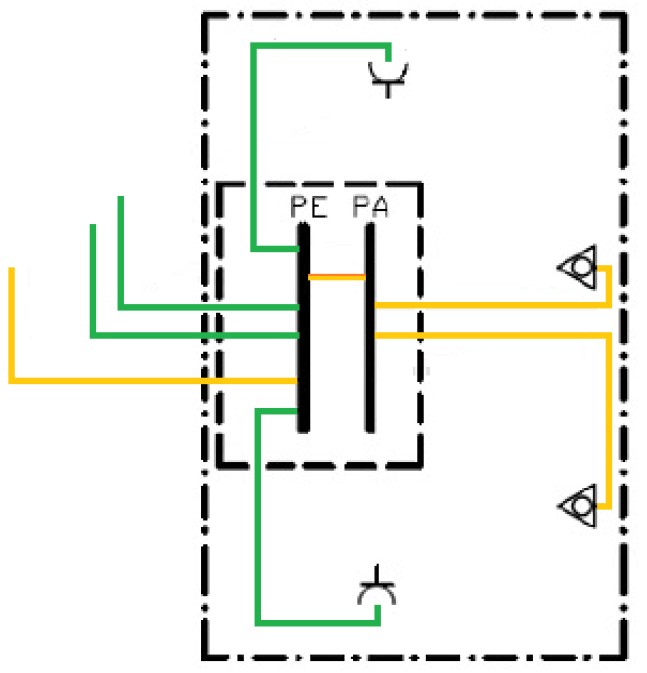

בתרשים מופיע חדר בתוך אתר רפואי הכולל תיבת ביניים שבה הותקן פס PE ופס PA . בחדר הותקנו
שני בתי-תקע המוזנים בכבל שמסומן בצבע ירוק.
תרשים המצורף לשאלה 25 בנושא אתרים רפואיים
איזו תשובה מתארת את הדרישות בתקנות החשמל עבור מוליכי הכבל המתואר בצבע ירוק?
1.המוליכים בכבל העובר דרך תיבת הביניים ייחתכו בתיבה ויחוברו בהמשכם באמצעות מהדק.
2.המוליכים בכבל העובר דרך תיבת הביניים יהיו שלמים לכל אורכם.
3.המוליכים בכבל העובר דרך תיבת ביניים יהיו בחתך מזערי של 4 ממ"ר ויחוברו לפס PE.
4.המוליכים בכבל העובר דרך תיבת ביניים יהיו בחתך מזערי של 2.5 ממ"ר ויחוברו לפס PE או פס PA.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 26 בנושא אתרים רפואיים

תרשים המצורף לשאלה 26 בנושא אתרים רפואיים
26
נתון שנאי מבדל חד- מופעי המשמש כמקור אספקה למעגלים מסוג זינה צפה באתר מקבוצה2. • הספק השנאי הוא2.5.קו"א • הזרם הנקוב של השנאי הוא10.אמפר • המעגל מוגן על ידי מבטח בעל אופיין32 C. • זרם הפעלה (זרם התנעה- Inrush current ) הצפוי הוא100.אמפר איזה מהמפסקים ,שאופייני "זרם-זמן" שלהם מתוארים באיור ,מבטיח עבודה סדירה של השנאי?
1.המפסק המתואר בקו רצוף שבצבע אדום.
2.במקרה זה אסור להשתמש במפסקים כלל-.אלא בנתיכים בלבד.
3.שני המפסקים לא מתאימים-.יש לבחור במפסק בעל אופיין "זרם זמן" אחר.
4.המפסק המתואר בגרף המקווקו שבצבע כחול.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 27 בנושא אתרים רפואיים

27
במבנה חדש יוקמו מספר חדרים. חלק מהחדרים ישמשו לטיפול רפואי (שאינו כולל ציוד רפואי חשמלי הניזון מרשת החשמל),
וחלק מהחדרים ישמשו כמשרד לצוות הרפואי שבאתר.
כיצד יש להגדיר את קבוצת השימוש בחדרים אלו?
1.הגדרת קבוצת השימוש תיקבע בהתאם לתשתית החשמל שהותקנה על ידי קבלן החשמל.
2.הגדרת קבוצת השימוש תיקבע בהתאם לצרכי הצוות הרפואי המשתמש באתר.
3.הגדרת קבוצת השימוש תיקבע בהתאם להנחיות הבודק של האתר הרפואי.
4.הגדרת קבוצת השימוש תיקבע בהתאם להחלטתו הבלעדית של מתכנן החשמל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 28 בנושא אתרים רפואיים

28
האם בחדר ניתוח מקבוצה 2 מותר להתקין מנורה לשולחן ניתוח עם נורות LED , אשר כוללת בתוכה שנאי אלקטרוני 230/24V?
1.מותר וללא תנאים נוספים, מפני שנורות ה-LED מוזנות במתח נמוך מאוד.
2.מותר, בתנאי שהשנאי מתפקד כמו משנאי מבדל.
3.מותר בתנאי שהשנאי במנורה מוזן ממעגל המוגן במפסק הפועל בזרם דלף העולה על 0.03 אמפר.
4.אסור. יש להשתמש רק במנורות LED עם שנאי 230/24V נפרד שיותקן מחוץ לחדר הניתוח.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 29 בנושא אתרים רפואיים

29

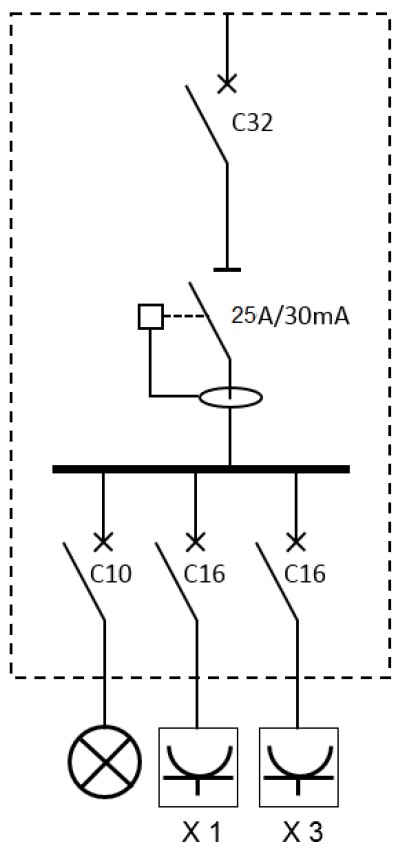

מתכנן הכין תוכנית ללוח חשמל של עבור אתר רפואי מקבוצת שימוש 1 .
בתרשים מתואר שדה מתוך הלוח שתוכנן.
תרשים המצורף לשאלה 29 בנושא אתרים רפואיים
איזו תשובה מתארת את הדרישות בתקנות החשמל עבור תוכנית זו?
1.אסור להזין בתי תקע ותאורה משדה אחד משותף.
2.אסור להשתמש בפחת מסוג זה להגנה על השדה.
3.סך בתי התקע המוזנים משדה זה עולה על המותר.
4.סך המעגלים הסופיים שהותקנו בשדה זה עולה על המותר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 30 בנושא אתרים רפואיים

30
האם מותר להשתמש במגען אלקטרוני מסוג "מצב מוצק" (מגען אלקטרוני בלא חלקים מכניים נעים) במערכת להחלפה אוטומטית בין קווי זינה לאתר רפואי מקבוצת 2?
1.מותר, בתנאי שהמגען פועל במתח פיקוד שאינו עולה על 12 וולט.
2.מותר, נתון לשיקול דעת המתכנן.
3.אסור. יש להשתמש במגענים עם נעילה מגנטית או מכנית או במפסקים ממונעים.
4.תשובות 1 + 2.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 31 בנושא אתרים רפואיים

31
בחדר ניתוח שבבית חולים, נדרש למדוד את התנגדות הארקה של מחבר PE
איזו תשובה מתארת את דרישות תקנות החשמל בנושא זה?
1.המדידה תבוצע באמצעות מד-התנגדות , הערך שיתקבל לא יעלה על 0.2 אוהם.
2.המדידה תבוצע באמצעות מד-התנגדות , הערך שיתקבל לא יעלה על 1 אוהם.
3.המדידה תבוצע באמצעות מכשיר בעל זרם בדיקה של A , הערך שיתקבל לא יעלה על 0.2 אוהם.
4.המדידה תבוצע באמצעות מכשיר בעל זרם בדיקה של A , הערך שיתקבל לא יעלה על 1 אוהם.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 32 בנושא אתרים רפואיים

32
בחדר ניתוח מתגלה צורך לחבר מכשיר רפואי חיוני לשקע חשמלי. המרחק בין השקע למכשיר גדול מאורך הכבל המקורי.
האם במקרה זה מותר להשתמש בפתיל מאריך בהתאם לתקנות החשמל?
1.לא ייעשה שימוש בפתיל מאריך או במתאם באתר רפואי מקבוצה 2.
2.לא ייעשה שימוש בפתיל מאריך או במתאם רק באתר רפואי מקבוצה 0.
3.מותר שיעשה שימוש בפתיל מאריך.
4.מותר שיעשה שימוש בפתיל מאריך ובתנאי שאורכו לא יעלה על שלושה מטרים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 33 בנושא אתרים רפואיים

33
בשלבי הקמת מתקן החשמל באתר רפואי מקבוצת שימוש 1 , החשמלאי המבצע העיר את תשומת ליבו של המתכנן לעניין
הדרישות בתקנות החשמל בכל הקשור למניעת הצטברות מטען חשמל סטטי.
מה החשמלאי טען בפני המתכנן?
1.באתר רפואי מקבוצת שימוש 1 נדרשת רצפה מוליכה חשמל סטטי מסוג עץ. או לשמור על רמת לחות יחסית של האוויר הנמוכה מ- 50%.
2.באתר רפואי מקבוצת שימוש 1 נדרשת רצפה מוליכה חשמל סטטי , וגם לשמור על רמת לחות יחסית של האוויר העולה על50%.
3.באתר רפואי מקבוצת שימוש 1 נדרשת רצפה מוליכה חשמל סטטי. או לשמור על רמת לחות יחסית של האוויר העולה על 50%.
4.באתר רפואי מקבוצת שימוש 1 נדרשת רצפה.מוליכה חשמל סטטי מסוג ציפוי אפוקסי או לשמור על רמת לחות יחסית של האוויר הנמוכה מ- 50%.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 34 בנושא אתרים רפואיים

34
במערך של חדרי ניתוח יש להגן על מוליך עבור אספקה תלת מופעית לציוד רפואי באמצעות מבטח C50 .
איזה מן הכבלים הבאים מותרים לשימוש במקרה זה, בהנחה ושיטת התקנה היא שיטה ו'?
1.מוליך נחושת עם בידוד 70°C בעל שטח חתך של 10 ממ"ר.
2.מוליך אלומיניום עם בידוד 70°C בעל שטח חתך של 16 ממ"ר.
3.מוליך נחושת עם בידוד 90°C בעל שטח חתך של 10 ממ"ר.
4.מוליך אלומיניום עם בידוד 90°C בעל שטח חתך של 16 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 35 בנושא אתרים רפואיים

35

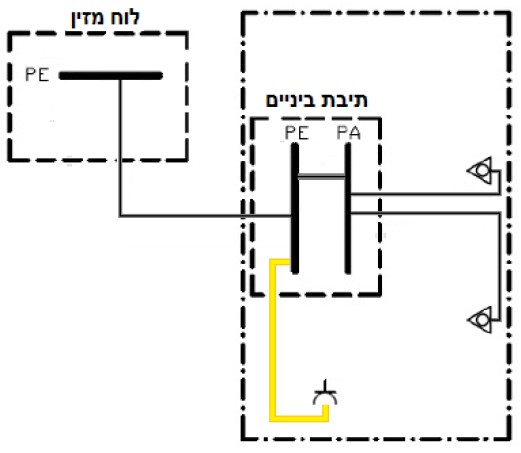

בתרשים מופיעים חיבורי הארקה בכבל הזנה לבית תקע באתר רפואי מקבוצת שימוש 1
תרשים המצורף לשאלה 35 בנושא אתרים רפואיים
מהן הדרישות בתקנות החשמל עבור מוליך הארקה המסומן בצבע צהוב?
1.מוליך מבודד בעל שטח חתך מזערי של 2.5 ממ"ר.
2.מוליך מבודד בעל שטח חתך מזערי של 4 ממ"ר.
3.מוליך מבודד בעל שטח חתך מזערי של 16 ממ"ר.
4.מוליך מבודד בעל שטח חתך מזערי של 10 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 36 בנושא אתרים רפואיים

36
קבלן החשמל רכש כבלים מסוג NA2XY עבור עבודה המתוכננת באתר רפואי מקבוצת שימוש 2 .
מה אמר המתכנן לחשמלאי בקשר לסוג הכבל שרכש?
1.באתר רפואי מקבוצת שימוש 2 נדרש שהמוליכים בלבד יהיו מנחושת, אלא אם שטח החתך שלהם עולה על 6 ממ"ר, ואז ניתן להתקין את הכבלים הללו.
2.באתר רפואי מקבוצת שימוש 1 או 2 נדרש שהמוליכים והכבלים יהיו מנחושת ולכן לא ניתן להתקין את הכבלים הללו.
3.באתר רפואי מקבוצת שימוש 2 נדרש שהמוליכים והכבלים יהיו מנחושת, אלא אם המעגל מוזן משנאי מבדל. בהתאם,
יוכל להתקין את הכבלים הללו.
4.אין כל מניעה להתקין כבלים מסוג זה באתר רפואי מקבוצת שימוש 1 או 2
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 37 בנושא אתרים רפואיים

37
יועץ חשמל נדרש לתכנן את אמצעי ההגנה בפני חשמול למנורה המוזנת במתח נמוך, ומיועדת עבור שולחן ניתוחים בבית חולים.
באיזה אמצעי הגנה בפני חשמול עליו לבחור?
1.שיטה מוארקת בשילוב מפסק מגן לזרם דלף 0.03A.
2.בידוד כפול.
3.TN-S.
4.זינה צפה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 38 בנושא אתרים רפואיים

38

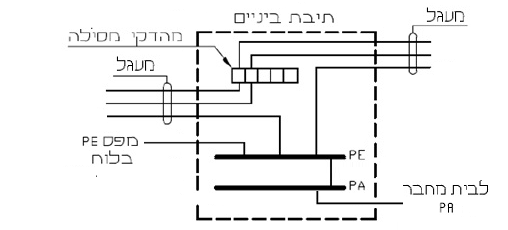

בתרשים מופיעה תיבת ביניים שהותקנה באתר רפואי?
תרשים המצורף לשאלה 38 בנושא אתרים רפואיים
איזו תשובה מתארת את הדרישות בתקנות החשמל עבור סימון המוליכים שבתיבה
1.נדרש לסמן את כל המוליכים בתיבה ללא יוצא מן הכלל.
2.נדרש לסמן רק את מוליכי הארקה PE.
3.נדרש לסמן רק את המוליכים המתחברים לפס PE ולפס PA.
4.נדרש לסמן רק מוליכי מעגלים המותקנים בצינור, לא נדרש סימון של מוליכים בכבל ובתנאי שהכבל מסומן בשני קצותיו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 39 בנושא אתרים רפואיים

39
מתכנן נדרש להכין תוכנית חשמל למרפאה שהוגדרה כאתר רפואי מקבוצת שימוש 1 .
האדריכל העביר למתכנן החשמל תוכנית של המרפאה, ובה 10 גופי תאורה שיותקנו על קיר בגובה של 2.2 מטר.
כל גוף תאורה הוא מסוג LED עם בידוד כפול, בהספק של 30W כל אחד.
איזו תשובה מתארת את דרישות תקנות החשמל בעניין הזנת גופי התאורה?
1.חובה להזין את גופי התאורה ממעגל המוגן באמצעות מפסק מגן.
2.אין חובה להזין את גופי התאורה ממעגל המוגן באמצעות מפסק מגן , כי הגופים יותקנו מעל לגובה 2 מטר.
3.אין חובה להזין את גופי התאורה ממעגל המוגן באמצעות מפסק מגן ,כי הם מסוג בידוד כפול.
4.מפסק מגן במקרה זה יהיה עם זרם הפעלה שאינו עולה על 0.3 אמפר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 40 בנושא אתרים רפואיים

40
בתרשים מופיעה תעלת אספקה המותקנת באתר רפואי מקבוצת שימוש 2 .
תעלת האספקה כוללת פס משותף PA / PE , אליו מחוברים מוליכי הארקה הנדרשים.
תרשים המצורף לשאלה 40 בנושא אתרים רפואיים
מהן הדרישות עבור מוליכי ההארקה המסומנים בצבע צהוב?
1.מוליך נחושת שזור ומבודד בעל שטח חתך מזערי של 2.5 ממ"ר.
2.מוליך נחושת שזור ומבודד בעל שטח חתך מזערי של 4 ממ"ר.
3.מוליך נחושת רב-גידי ומבודד בעל שטח חתך מזערי של 16 ממ"ר.
4.מוליך נחושת חד-גידי ומבודד בעל שטח חתך מזערי של 4 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 41 בנושא אתרים רפואיים

41

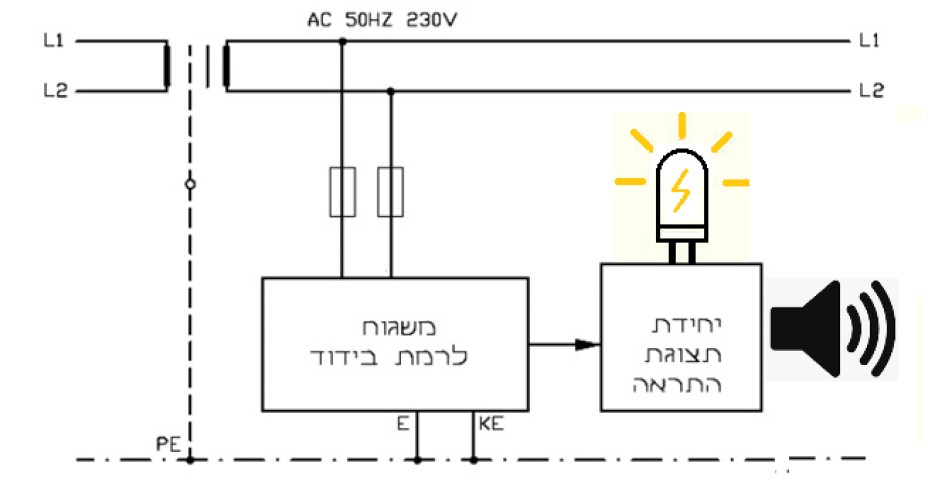

בחדר ניתוח שבבית חולים הותקנו בתי תקע המוזנים בזינה צפה.
ביחידת ההתראה של המשגוח נדלקה נורה המלווה בהתראה קולית.
תרשים המצורף לשאלה 41 בנושא אתרים רפואיים
איזו אפשרות לנטרול ההתראה עונה על דרישות תקנות החשמל במקרה זה?
1.ניתן לכבות את הנורה ולהשתיק את ההתראה באמצעות לחיץ , עד לתיקון התקלה ע"י חשמלאי שיוזעק לאתר באופן מידי.
2.ניתן להשתיק את ההתראה באמצעות לחיץ למשך שעה אחת , אם התקלה לא תוקנה תחזור ההתראה להתריע מידי שעה.
3.ניתן להשתיק את ההתראה ולכבות את הנורה באמצעות לחיץ למשך חמש דקות לכל היותר , אם התקלה לא תוקנה תתחדש התראה מידי חמש דקות.
4.הלחצן משמש לבדיקת תקינות יחידת ההתראה , ואין אפשרות לנטרל את ההתראה החזותית והקולית עד לתיקון התקלה ע"י חשמלאי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 42 בנושא אתרים רפואיים

42
בחדר ניתוח בבית חולים הותקן שנאי-מבדל, כמתואר בשרטוט.
השנאי המבדל מזין בתי תקע שהותקנו בחדר הניתוח.
תרשים המצורף לשאלה 42 בנושא אתרים רפואיים
מהי התשובה הנכונה בהתאם לתקנות החשמל בעניין זה?
1.אסור להתקין מפסק מגן לזרם דלף במקרה זה.
2.מותר להתקין מפסק מגן ובתנאי שמספר בתי התקע לא יעלה על 6.
3.מותר להתקין מפסק מגן ובתנאי שכל מעגל זינה לבית תקע יהיה בלעדי עבור בית התקע.
4.במקרה זה מותר להתקין מפסק מגן בפועל בזרם דלף שאינו עולה על 0.03 אמפר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 43 בנושא אתרים רפואיים

43
תרשים המצורף לשאלה 43 בנושא אתרים רפואיים
איזה מבין ארבעת התרשימים מתאר חיבור נכון של הארקות באתר רפואי?
1.שרטוט A.
2.שרטוט B.
3.שרטוט C.
4.שרטוט D.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 44 בנושא אתרים רפואיים

44

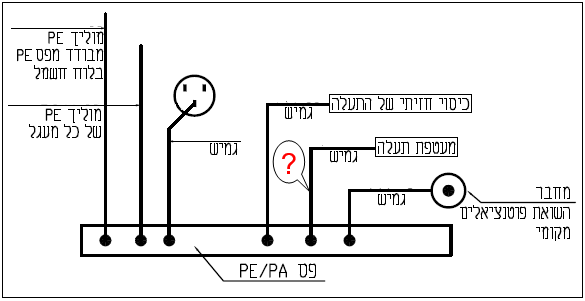

לפניך פרט הארקות בתעלת אספקה באתר רפואי מקבוצת שימוש 2.
תרשים המצורף לשאלה 44 בנושא אתרים רפואיים
מהו שטח חתך מוליך ההארקה הנדרש למעטפת התעלה לפי תקנות החשמל?
1.2.5 ממ"ר.
2.1.5 ממ"ר.
3.4 ממ"ר.
4.1 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 45 בנושא אתרים רפואיים

45
בשרטוט מופיעה תעלת אספקה מתכתית, המותקנת באתר רפואי מקבוצת שימוש-2.
תעלת האספקה כוללת פס משותף PA/PE, אליו מחוברים מוליכי הארקה הנדרשים.
תרשים המצורף לשאלה 45 בנושא אתרים רפואיים
מהן הדרישות עבור מוליך ההארקה המסומן בצבע צהוב?
1.מוליך נחושת מבודד בעל שטח חתך מזערי של 2.5 ממ"ר.
2.מוליך נחושת מבודד בעל שטח חתך מזערי של 4 ממ"ר.
3.מוליך נחושת מבודד בעל שטח חתך מזערי של 10 ממ"ר.
4.מוליך נחושת מבודד בעל שטח חתך מזערי של 16 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 46 בנושא אתרים רפואיים

46
עבור הזנת חדר ניתוח בבית חולים הותקן שנאי-מבדל, כמתואר בתרשים.
השנאי המבדל מזין 5 בתי-תקע המותקנים בסמוך למיטת טיפולים בחדר ניתוח.
תרשים המצורף לשאלה 46 בנושא אתרים רפואיים
איזו תשובה מבין הבאות מתארת את דרישות תקנות החשמל בעניין זה?
1.אסור להתקין את השנאי המופיע בשרטוט להזנת בתי תקע בזינה צפה.
2.מותר להתקין את השנאי עבור זינה צפה , ובתנאי שבתי התקע יוזנו ממופעים שונים של השנאי.
3.מותר להתקין את השנאי המתואר עבור זינה צפה.
4.במקרה המתואר ניתן להשתמש בזינה צפה אחת ,עבור כל בתי-התקע שבסביבת המטופל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 47 בנושא אתרים רפואיים

47
בבית חולים, נדרש לבצע מדידה של התנגדות הארקה של מכשירים רפואיים חשמליים.
איזו תשובה מתארת את דרישות תקנות החשמל בנושא זה?
1.באתר מקבוצת שימוש 1 , מדידה של מחברי PA יכולה להתבצע באמצעות מד התנגדות, לעומת מדידת חיבור ל- PE שתבוצע באמצעות מכשיר מדידה עם זרם בדיקה של 10A עד 25A
2.באתר מקבוצת שימוש וגם מקבוצת שימוש 2 , המדידה תבוצע רק באמצעות מכשיר מדידה עם זרם בדיקה של 10A עד 25A.
3.באתר מקבוצת שימוש 2 , מדידה של מחברי PA תבוצע באמצעות מכשיר מדידה עם זרם בדיקה של 10A עד 25A , לעומת מדידת חיבור ל- PE שיכולה להתבצע באמצעות מד התנגדות.
4.באתר מקבוצת שימוש 2 , המדידה תבוצע באמצעות מכשיר מדידה עם זרם בדיקה של 10A עד 25A , לעומת אתר מקבוצת שימוש 1 שבו מותר להשתמש גם במד התנגדות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 48 בנושא אתרים רפואיים

48
מהנדס נדרש לתכנן מתקן רפואי מקבוצת שימוש 2 .

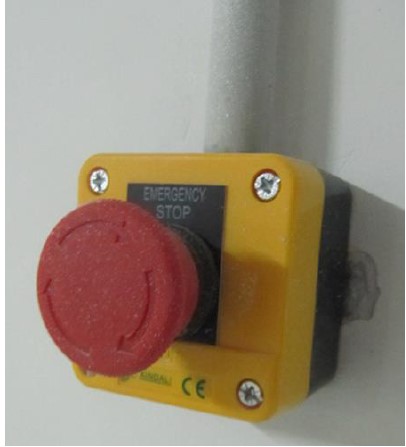

בהתאם להנחיה של יועץ בטיחות, נדרש להתקין אמצעי מיתוג ידני (כמתואר בתמונה) אשר מפסיק את ההזנה בשלמותה למתקן הרפואי.
איזו אפשרות מבין הבאות מתארת את הנדרש בתקנות החשמל בעניין זה?
תרשים המצורף לשאלה 48 בנושא אתרים רפואיים
1.אמצעי המיתוג המתואר בשאלה אסור להתקנה באתר רפואי מקבוצת שימוש.
2.מותר להתקין את אמצעי המיתוג המתואר בשאלה ובתנאי שיותקן שילוט "זהירות-סכנה לחיי אדם-הפסקת הזינה מותרת רק לאחר קבלת אישור מגורם רפואי מוסמך".
3.מותר להתקין אמצעי מיתוג אוטומטי ולא.אמצעי מיתוג ידני כמתואר בשאלה.
4.אמצעי המיתוג המתואר בשאלה או כל אמצעי מיתוג המהווה חלק מבקרת מבנה , הכוללת תוכנית הפסקות חשמל (שבה מופיעות גם המלצות על אופן )הפעולה בזמן שריפה , הן באחריות כיבוי אש בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 49 בנושא אתרים רפואיים

49

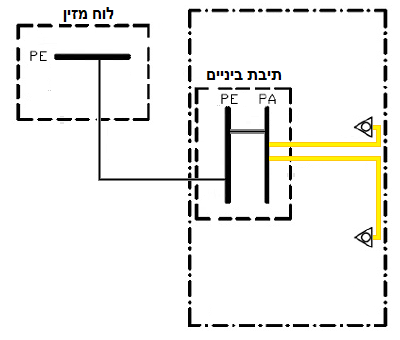

בתרשים מופיעים חיבורי הארקה באתר רפואי?
תרשים המצורף לשאלה 49 בנושא אתרים רפואיים
מהן הדרישות בתקנות החשמל עבור מוליך ההארקה המסומן בצבע צהוב?
1.מוליך מבודד בעל שטח חתך מזערי של 2.5 ממ"ר.
2.מוליך מבודד בעל שטח חתך מזערי של 4 ממ"ר.
3.מוליך מבודד בעל שטח חתך מזערי של 16 ממ"ר.
4.מוליך מבודד בעל שטח חתך מזערי של 10 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 50 בנושא אתרים רפואיים

50

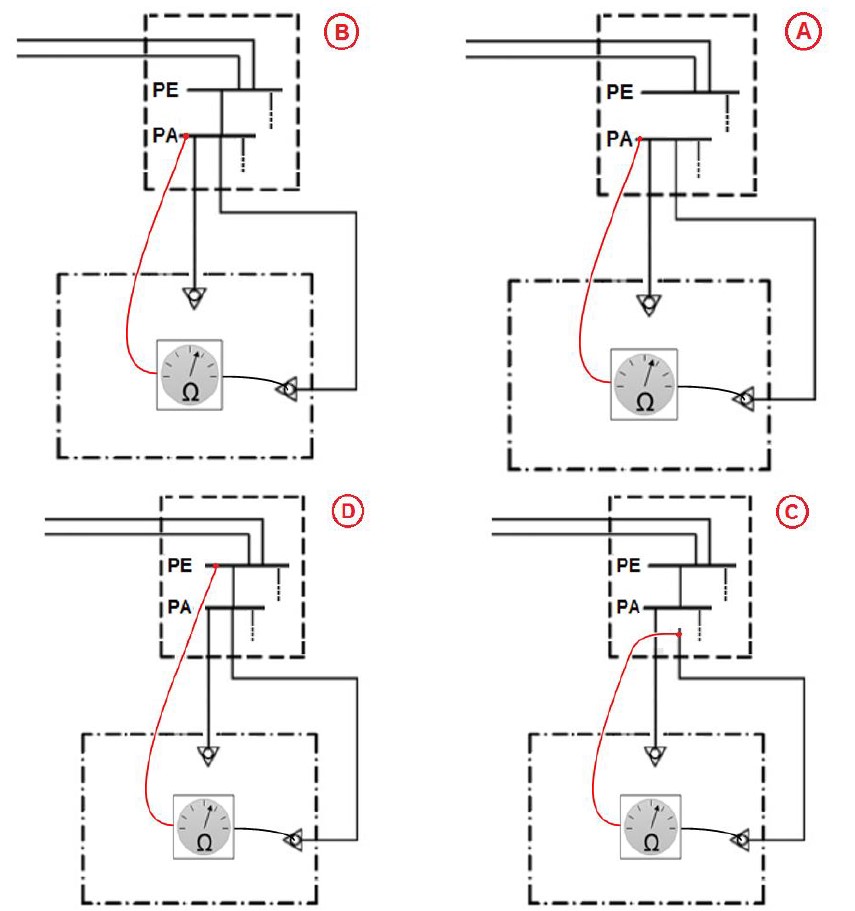

בחדר ניתוח בבית חולים, נדרש למדוד את התנגדות הארקה של מחבר PA.
תרשים המצורף לשאלה 50 בנושא אתרים רפואיים
איזה מבין ארבעת התרשימים מתאר את אופן המדידה הנדרש בהתאם לתקנות החשמל?
1.שרטוט A.
2.שרטוט B.
3.שרטוט C.
4.שרטוט D.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

רוצה לראות את התשובות?

הצטרף עכשיו וקבל גישה מלאה לכל התשובות, הסברים מפורטים ותרגול חכם אדפטיבי.
