שאלה 671 בנושא אתרים רפואיים
שאלה 671
לפניך פרט של תעלת אספקה באתר רפואי מקבוצת שימוש 2.
איזה מבין האיורים הבאים, מתאר באופן נכון התקנה של תעלת אספקה לפי תקנות החשמל?
1.א'.
2.ב'.
3.ג'.
4.ד'.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
אתרים רפואיים
58 שאלותעמוד 2 מתוך 2תשובות מלאות למנויים בלבד
שאלות ציבוריות בנושא אתרים רפואיים
שאלה 672 בנושא אתרים רפואיים
שאלה 672
לפניך פרט הארקות בתעלת אספקה באתר רפואי מקבוצת שימוש 2.
מהו שטח חתך מוליך ההארקה הנדרש למעטפת התעלה לפי תקנות החשמל?
1.2.5 ממ"ר.
2.1.5 ממ"ר.
3.4 ממ"ר.
4.1 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
שאלה 720 בנושא אתרים רפואיים
שאלה 720
באתר רפואי מסוג 2 , הותקן בלוח החשמל של חדרי הניתוח מפסק מחלף אוטומטי לאספקה באמצעות שני קווי זינה.
המתח הפאזי הנמדד בקו הפעיל עומד על 178V ואילו המתח הנמדד בקו הגיבוי עומד על ערך של 228V .
מה נדרש ממערכת ההחלפה בין הקווים בהתאם לתקנות החשמל?
1.בקר מערכות ההחלפה ייתן פקודת החלפה כעבור 0.6 שניות. הזינה תעבור לקו החלופי מיד וללא השהייה.
2.לא נדרש שום שינוי. המערכת תמשיך להיות מוזנת מהקו הפעיל.
3.בקר מערכות ההחלפה ייתן פקודת החלפה מידית להעברת הזינה לקו החלופי ללא השהייה.
4.תבוצע החלפה בהשהיה של 0.2 עד 1 שנייה בין פקודת הניתוק של קו אחד ולבין פקודת החיבור של הקו האחר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
שאלה 721 בנושא אתרים רפואיים
שאלה 721

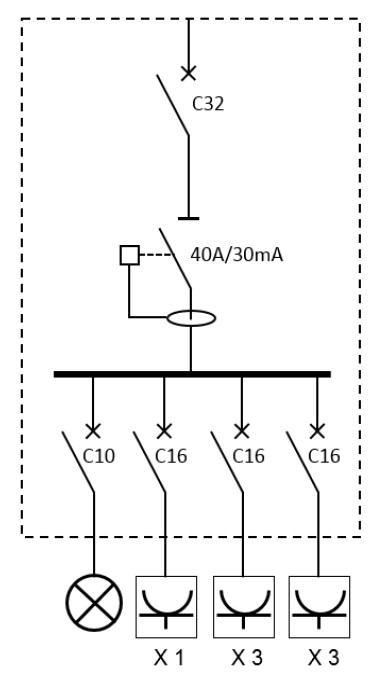

מתכנן הכין תוכנית ללוח חשמל של עבור אתר רפואי מקבוצת שימוש 1 .
בתרשים מתואר שדה מתוך הלוח שתוכנן.
איזו תשובה מתארת את הדרישות בתקנות החשמל עבור תוכנית זו?
1.אסור להזין בתי תקע ותאורה משדה אחד משותף.
2.אסור להשתמש בפחת מסוג זה להגנה על השדה.
3.סך בתי התקע המוזנים משדה זה עולה על המותר.
4.סך המעגלים הסופיים שהותקנו בשדה זה עולה על המותר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
שאלה 749 בנושא אתרים רפואיים
שאלה 749
במהלך תכנון מערכת חשמל לאתר רפואי מקבוצת שימוש 2 התעוררה מחלוקת בין שני הגורמים המקצועיים המעורבים בתכנון. מדובר בשני חדרי טיפול נמרץ צמודים.
גורם אחד טוען כי יש להזין את כל אחד משני החדרים באמצעות שני שנאים שונים מאחר שיש לראות בכל אחד מהחדרים אתר רפואי מקבוצת שימוש 2 נפרד (כלומר יש להזין את שני החדרים באמצעות ארבעה שנאים).
הגורם האחר סבור כי בשני החדרים יחד יש לראות "מערך חדרים", ולפיכך מספיק להזין את שניהם משני שנאים בלבד.
בהתייחס לשני החדרים שפורטו לעיל, מה אופן ההזנה הנדרש?
1.בכל מקרה, נדרש להזין כל אחד משני החדרים באמצעות שני שנאים (כלומר ארבעה שנאים בסה"כ).
2.בכל מקרה, נדרש להזין את שני החדרים באמצעות שני שנאים (כלומר שני שנאים בסה"כ).
3.מותר להזין את שני החדרים באמצעות שני שנאים בתנאי ששטחם אינו עולה על 40 ממ"ר.
4.מותר להזין את שני החדרים באמצעות שני שנאים בהתאם לקביעת המזמין ובתנאי שהחדרים קשורים ביניהם מבחינת תפקודם הרפואי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
שאלה 770 בנושא אתרים רפואיים
שאלה 770
עבור הזנת חדר ניתוח בבית חולים הותקן שנאי-מבדל, כמתואר בתרשים.
השנאי המבדל מזין 5 בתי-תקע המותקנים בסמוך למיטת טיפולים בחדר ניתוח.
איזו תשובה מבין הבאות מתארת את דרישות תקנות החשמל בעניין זה?
1.אסור להתקין את השנאי המופיע בשרטוט להזנת בתי תקע בזינה צפה.
2.מותר להתקין את השנאי עבור זינה צפה , ובתנאי שבתי התקע יוזנו ממופעים שונים של השנאי.
3.מותר להתקין את השנאי המתואר עבור זינה צפה.
4.במקרה המתואר ניתן להשתמש בזינה צפה אחת ,עבור כל בתי-התקע שבסביבת המטופל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
שאלה 845 בנושא אתרים רפואיים
שאלה 845
באתר רפואי מסוג 2 הותקן בלוח החשמל של חדרי הניתוח מפסק מחלף אוטומטי לאספקה באמצעות שני קווי זינה. המתח הפאזי הנמדד בקו הפעיל עומד על 234V .
במקרה של נפילת מתח בקו הפעיל, באיזה מתח בקר מערכת ההחלפה נדרש להחליף את הקו הפעיל בקו הגיבוי?
1.על בקר מערכת ההחלפה לבצע החלפה כאשר המתח ירד מתחת ל- 164V למשך זמן העולה על 0.6 שניות, ובלבד שהמתח בקו הגיבוי תקין.
2.במקרה זה הבקר לא יבצע שום שינוי והמערכת תמשיך להיות מוזנת מהקו הפעיל. קו הגיבוי נועד להפסקת חשמל מוחלטת במתקן.
3.בקר מערכות ההחלפה ייתן התרעה קולית וחזותית במקום המאויש בדרך קבע, אך לא יבצע החלפה בין הקווים.
4.234V מהווה מתח לא תקין במתקן רפואי מסוג 2 ועל הבקר לבצע החלפה מידית וללא תנאי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
שאלה 875 בנושא אתרים רפואיים
שאלה 875
בשרטוט מתואר שנאי מבדל המזין צרכנים באתר רפואי.
שיטת ההגנה בפני חשמול במוצא השנאי היא זינה צפה.
מהי התשובה הנכונה בהתאם לתקנות החשמל לגבי הגנה במוצא השנאי?
1.חובה להתקין במוצא השנאי מבטח עם הגנה בפני זרם קצר בלבד.
2.חובה להתקין במוצא השנאי מבטח עם הגנה בפני העמסת יתר בלבד.
3.חובה להתקין במוצא השנאי אמצעי להגבלת זרם הפעלה של השנאי.
4.במוצא השנאי מותרת הגנה על המעגלים הסופיים בלבד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
