הארקות ואמצעי הגנה בפני חישמול

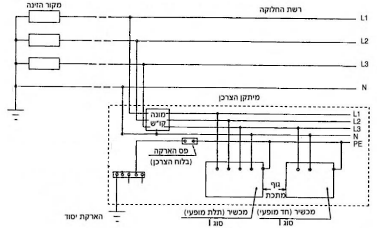

אחד התנאים לביצוע איפוס הינו קיום הארקת יסוד.

בתרשים מופיע שנאי על עמוד המזין ארון מונים.

ארון המונים מזין לוח מפסק ראשי המותקן בארון מתכת על גב גומחת ארון המונים. המפסק הראשי בגודל 3X200A מזין לוח

במבנה חדש עם הארקת יסוד המוגן בשיטת הגנה TN-C-S.

בהנחה ש-L=25 מטר, נמדדה לולאת תקלה (בלוח המפסק הראשי) והתקבל L.T=0.5Ω.

בלוח המבנה נמדדה לולאת תקלה של L.T=0.05Ω.

כחלק מהדרישות בתקנות החשמל, בוצעה בדיקה תקופתית במבנה.

המבנה מקבל הזנה מחברת החשמל והזנה מגנרטור חירום המותקן בתוך המבנה, באמצעות מערכת החלפה אוטומטית.

חשמלאי בודק שהגיע לחדר החשמל הראשי, ראה שעל מוליך האיפוס מותקן השילוט:

כחלק מהדרישות בתקנות החשמל, בוצעה בדיקה תקופתית במבנה.

המבנה מקבל הזנה מחברת החשמל והזנה מגנרטור חירום המותקן בתוך המבנה, באמצעות מערכת החלפה אוטומטית.

חשמלאי בודק שהגיע לחדר החשמל הראשי, ראה שעל מוליך הארקת השיטה מותקן השילוט:

חשמלאי נדרש לבצע שינויים למתקן קיים לצורך הגדלת החיבור ל-3X500 אמפר.

בלוח הראשי מותקן מפסק ראשי מסוג ארבע קוטבי עם אפשרות כוונון אלקטרוני.

המתקן מוגן בשיטת TT וכולל מספר מבנים ישנים ללא הארקת יסוד, המגושרים ביניהם במוליך הארקה.

החשמלאי ביצע שתי בדיקות L.T. (לולאת תקלה):

• כאשר המתקן מחובר במפסק הראשי, ביצע החשמלאי מדידת LT וקיבל תוצאה של 0.3 אוהם.

• כאשר המפסק הראשי מנותק במפסק הראשי, ביצע החשמלאי מדידת LT וקיבל תוצאה של 3 אוהם.

בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד ארון המונים מזין את הלוח הראשי אשר מזין 4. לוחות משנה בכבלים כמפורט בתרשים

בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד.

ארון המונים מזין את הלוח הראשי אשר מזין 4 לוחות משנה בכבלים כמפורט בתרשים.

בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד.

ארון המונים מזין את הלוח הראשי אשר מזין 4 לוחות משנה בכבלים כמפורט בתרשים.

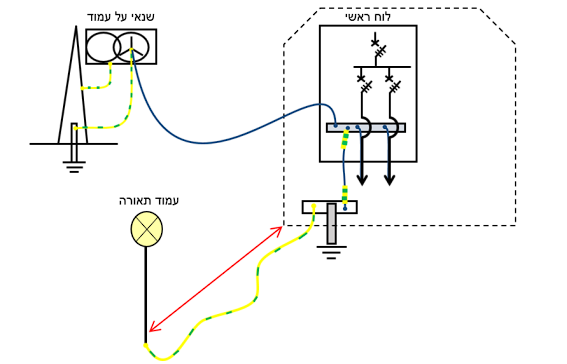

עמוד תאורה מתכתי מחובר במוליך הארקה למבנה מאופס כמוצג בתרשים.

החשמלאי שביצע את ההתקנה טען בפני המתכנן כי החיבור הנ"ל אסור מאחר וקיים חשש להופעת מתח על עמוד התאורה.

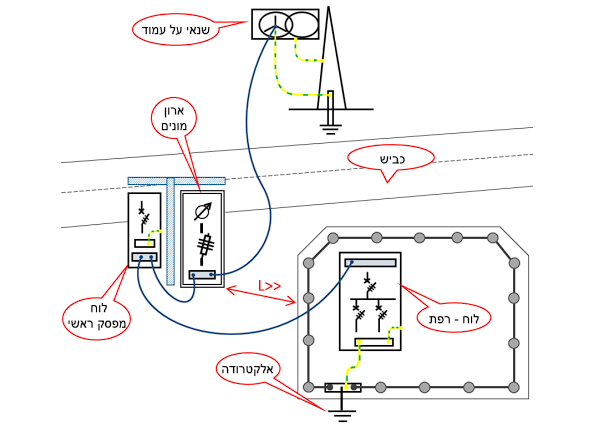

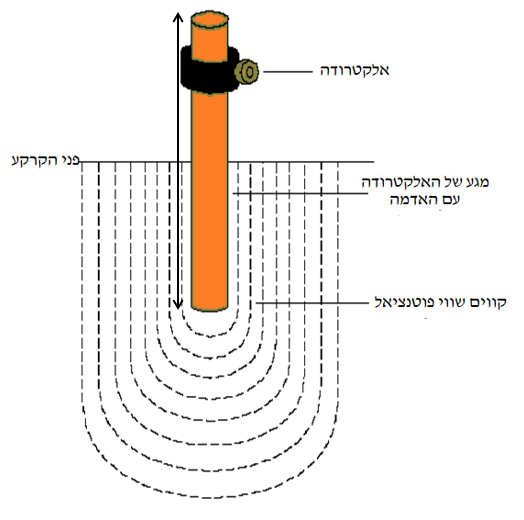

במשק חקלאי נדרש לבצע הגדלת חיבור מ3X160A ל-3X200A. בתרשים מופיע תיאור של אופן הזנת המשק. שנאי המותקן על עמוד מזין ארון מונים. בגב ארון המונים מותקן לוח מתכת ובו מפסק ראשי אלקטרוני (המאפשר כוונון זרם קצר של 1.5XIn). המפסק הראשי מזין רפת מרוחקת (L גדול יחסית). שיטת ההגנה הקיימת ברפת הינה TT ומבוססת על אלקטרודה. ערכה של עכבת לולאת התקלה ברפת הוא 0.65 אוהם (L.T=0.65Ω).

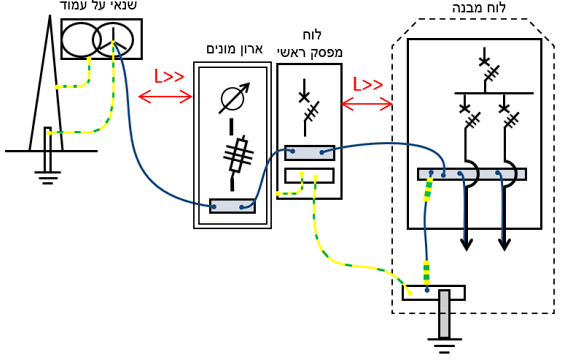

בתרשים מופיע שנאי על עמוד המזין ארון מונים מפוליאסטר מבודד.

ארון המונים מזין לוח מפסק ראשי (בגודל 3X250A) המותקן בארון מתכת בגב ארון המונים.

לולאת התקלה שנמדדה בלוח המבנה היא: 3Ω- ללא איפוס, ו-0.08Ω עם איפוס.

המפסק הראשי מזין לוח במבנה חדש עם הארקת יסוד, המוגן בשיטת הגנה TN-C-S.

השנאי, לוח המפסק הראשי, והמבנה רחוקים אחד מהשני באופן כזה שלא קיימת השפעה הדדית ביניהם.

חשמלאי ביצע עבודת חשמל בבית פרטי חדש ורצה להכין את המתקן לקראת בדיקה.

לצורך כך ביצע מדידה של עכבת לולאת התקלה דרך הארקת היסוד (באמצעות בדיקת L.T כלפי הפה"פ הראשי המחובר ל"פלח" מהיסוד).

מבנה המקבל אספקה מחברת החשמל מוגן בשיטת TN-C-S.

בתוך המבנה מותקן גנרטור לאספקה חלופית חלקית.

בלוח הראשי קיים מפסק מחלף תלת-קוטבי המזין שדה חיוני עבור צרכני חירום במבנה.

במשק קיים הוזמנה הגדלת חיבור מ-3X63A ל-3X100A. הגדלת החיבור נועדה לאפשר הזנת בית אריזה חדש שהוקם בשטח המשק. לוח החשמל של בית האריזה החדש יוזן מהלוח החשמל הראשי הקיים במשק.

חשמלאי שהכין את המתקן לבדיקה לצורך הגדלת החיבור, בדק את שיעור התנגדות הבידוד בין מוליכי המעגלים במבנה החדש וקיבל תוצאה של 1.1MΩ.

נתון מפסק מגן לזרם דלף עם זרם הפעלה 0.3A המשמש כהגנה בלעדית במתקן.

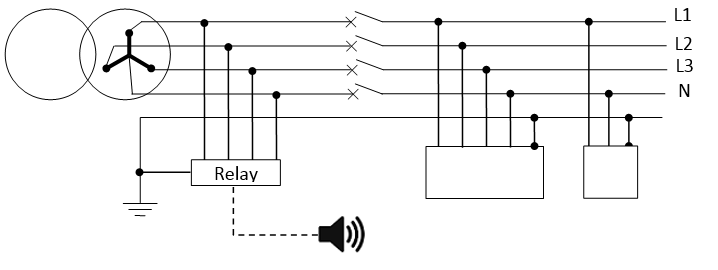

שני חשמלאים מבצעים עבודות בחדר חשמל חדש הכולל לוח מ"ג, שנאי ולוח מתח נמוך. למבנה יש הארקת יסוד וקיימת השוואת פוטנציאלים. במסגרת העבודות נדרש לחבר את צד המתח הנמוך בשנאי:

חשמלאי א' טוען שאת נק' הכוכב של השנאי יש לחבר ישירות לפס האפסים, ואת פס האפסים יש לחבר לפה"פ.

חשמלאי ב' טוען שאת נק' הכוכב של השנאי יש לחבר ישירות לפה"פ, ואת הפה"פ יש לחבר לפס האפסים.

מתקן תאורת חוץ תוכנן באמצעות כבל נחושת בעל 4 גידים ומוליך הארקה נוסף מנחושת.

הקבלן המבצע ביקש מהמתכנן לבצע שינוי בתוכנית ולהטמין באדמה כבל אלומיניום בעל 4 גידים ומוליך הארקה נפרדמאלומיניום.

במתקן ארעי לבנייה, נמדדה עכבת לולאת התקלה והתקבל ערך של 8.82Ω; הותקן מפסק אוטומטי משולב עם מפסק מגן בפני זרם דלף כהגנה בלעדית.

קיים בית עם בריכת שחיה מבטון הכוללת הארקת יסוד ופס השוואת פוטנציאלים. הבית מוגן באיפוס. המרחק בין הבית לבריכה 3 מ'. המתכנן דרש לגשר בין פס השוואת הפוטנציאלים של הבית לבין פס השוואת הפוטנציאלים של הבריכה באמצעות גיד נחושת ממ"ר המותקן באדמה.

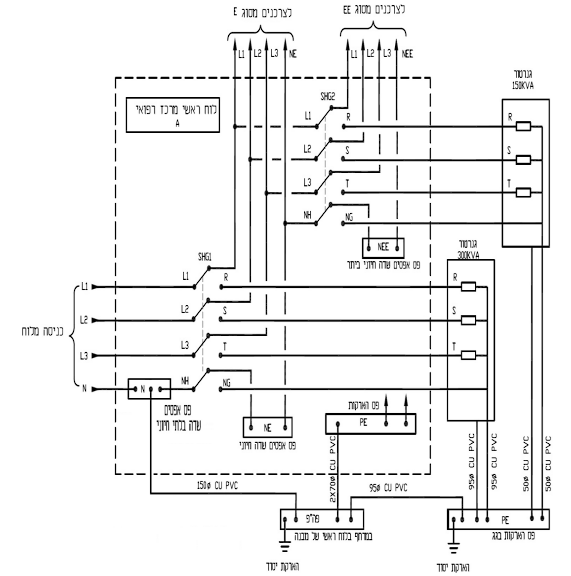

להלן תרשים חשמלי של מתקן חיוני עם גנרטורים המותקנים על גג המבנה.

במרתף המבנה קיים חדר חשמל ראשי עם הארקת יסוד ואיפוס.

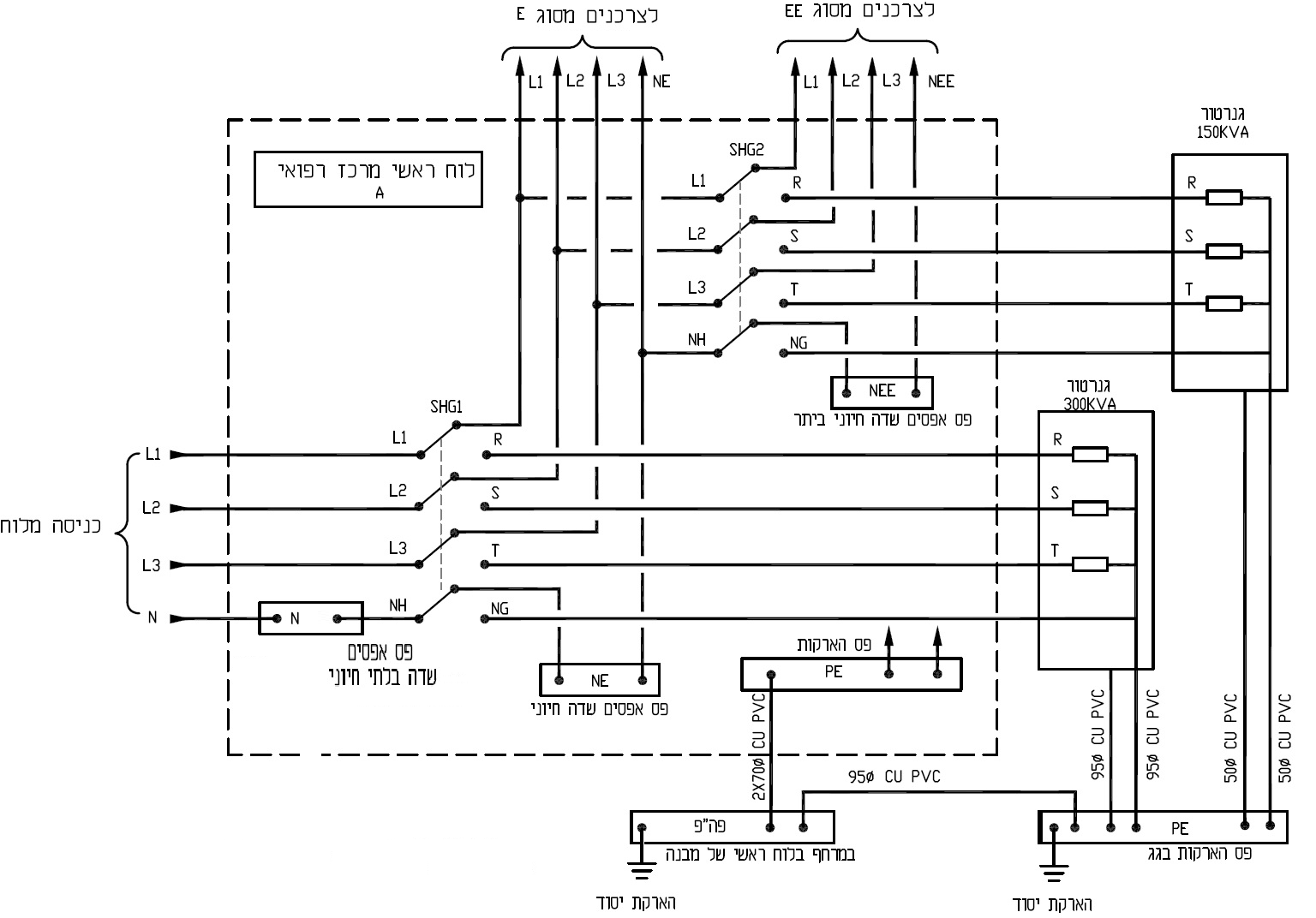

להלן תרשים חשמלי של מתקן חיוני עם גנרטורים המותקנים על גג המבנה.

במרתף המבנה חדר קיים חשמל ראשי עם הארקת יסוד ואיפוס.

נתון מפסק מגן בזרם דלף המהווה הגנה בלעדית במתקן, שלא מוגדר כבעל סכנת התחשמלות מוגברת. זרם ההפעלה של המפסק הוא 30mA.

בתרשים להלן מתואר מתקן חשמלי המוגן בהארקת הגנה TT.

(מתח המגע של המנוע מאופיין ע"י המתח בין שני הדקיו של הנגד בתרשים).

בתרשים מופיע שנאי על עמוד המזין ארון מונים. ארון המונים מזין לוח מפסק ראשי המותקן בארון מתכת על גב גומחת ארון המונים. המפסק הראשי שבגב ארון המונים מזין לוח מבנה חדש עם הארקת יסוד ושיטת הגנה TN-C-S.

נתון מפסק עם זרם נומינלי של 250A המותקן בלוח משנה. המפסק הוא מסוג LSI כאשר תחומי הכיוון הם:

L: (0.4-1) X In, S: (3-10) X In, I: (1.5-12) X In

עפ"י עכבת לולאת התקלה, זרם הקצר לאדמה הצפוי להתפתח במתקן הוא 700A.

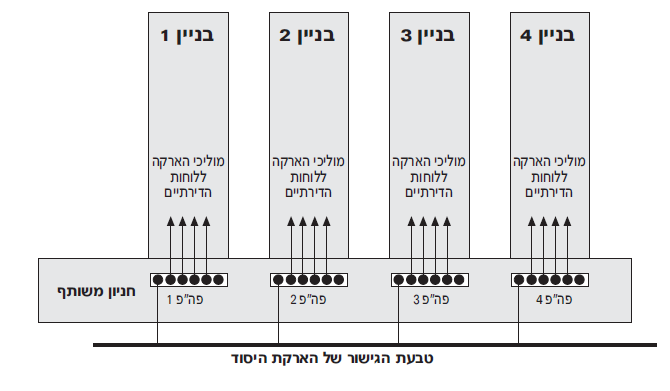

בתרשים שלהלן מתואר סכמתית קומפלקס של מבני מגורים שהוקמו על גבי חניון משותף.

כל אחד מהבניינים שבאיור מקבל הזנה נפרדת במתח נמוך מתחנת טרנספורמציה של חברת החשמל, שהוקמה במבנה ייעודי נפרד ועצמאי ואשר מזינה מבנים נוספים אחרים. השוואת הפוטנציאלים בבניינים אלה מיושמת באמצעות פסי השוואת פוטנציאלים נפרדים בכל אחד מהבניינים והחניון המשותף.

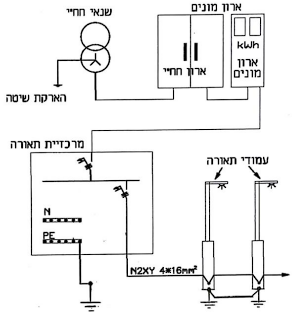

בתרשים להלן מתואר מתקן לתאורת חוץ, המוזן ממרכזיית תאורה. לאור הנתונים הקיימים בשטח מתכנן המתקן החליט ליישם "הארקת הגנה (TT)" כשיטת ההגנה מפני חישמול.

להלן מאפיינים נוספים של המתקן:

• הזרם הנקוב של מפסק אוטומטי זעיר המשמש כמפסק הראשי של מרכזיית התאורה:[A]In=40

• לוח מרכזיית התאורה הוא לוח מתכתי. מעגל הזינה ללוח מוגן מפני זרם יתר באמצעות נתיך [A]In=63

• עמודי התאורה הם מתכתיים עם גופי תאורה בהספק של 250 וואט (בכל עמוד).

בתרשים שלהלן מתואר באופן סכמתי קומפלקס של מבני מגורים שהוקמו על גבי חניון משותף.

כל אחד מהמבנים מקבל הזנה נפרדת במתח נמוך מתחנת טרנספורמציה של חברת החשמל. תחנת הטרנספורמציה הוקמה בתוך בניין מס' 1. השוואת הפוטנציאלים במבנים אלה מיושמת באמצעות פסי השוואת פוטנציאלים נפרדים בכל אחד מהמבנים.

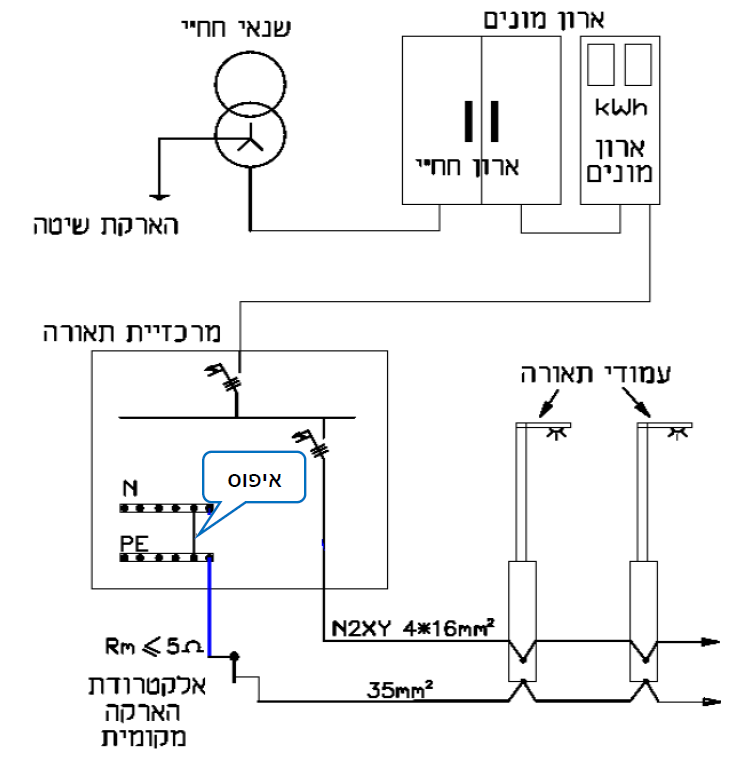

בתרשים שלהלן מתואר מתקן לתאורת חוץ, המוזן ממרכזיית תאורה. המרכזייה מוגנת מפני חישמול בשיטת איפוס.

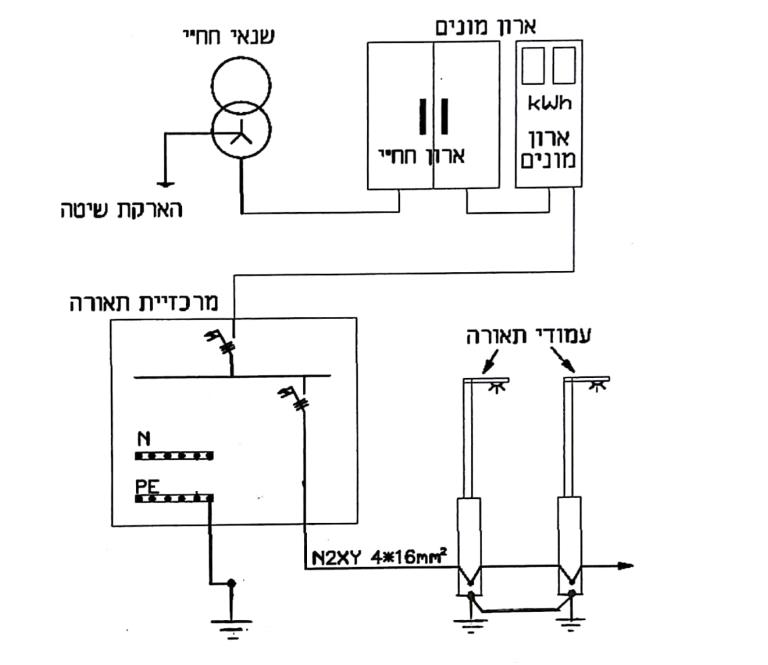

בתרשים שלהלן מתואר מתקן לתאורת חוץ המוזן ממרכזיית תאורה. מתכנן המתקן החליט לאור הנתונים הקיימים בשטח, על יישום "הארקת הגנה (TT)" כשיטת הגנה בפני חישמול.

להלן מאפיינים נוספים של המתקן:

• הזרם הנקוב של המא"ז המשמש כמפסק הראשי של מרכזיית התאורה: [A]In = 63

• לוח מרכזיית התאורה הוא לוח מתכתי. מעגל הזינה ללוח מוזן מפני זרם יתר באמצעות נתיך [A]In = 80

• עמודי התאורה הם מתכתיים עם גופי תאורה בהספק של 500 וואט (בכל עמוד).

בתרשים מתואר מתקן לתאורת חוץ, המוזן ממרכזיית תאורה. המרכזייה מוגנת בפני חשמול בשיטת איפוס. המוליך המחבר בין העמודים לבין פס ההארקות במרכזיה טמון באדמה והוא עשוי מנחושת.

בתרשים שלהלן מתואר מתקן לתאורת חוץ שהוקם בשנת 1992 ומאז לא נעשו בו שינויים. במסמכים הטכניים שנשמרו מאז צוין שמתכנן המתקן המתואר החליט לאור הנתונים הקיימים בשטח, על יישום "הארקת הגנה" (TT) כאמצעי הגנה מפני חשמול.

להלן מאפיינים נוספים של המתקן:

• הזרם הנקוב של מפסק אוטומטי זעיר המשמש כמפסק הראשי של מרכזיית התאורה: [A] In = 40

• הזרם הנקוב של מפסק אוטומטי זעיר להגנה על מעגל המזין את עמודי התאורה שבאיור: [A] In = 32

• לוח מרכזיית התאורה הוא לוח מתכתי. מעגל הזינה ללוח מוגן מפני זרם יתר באמצעות נתיך: [A] In = 63

• עמודי התאורה הם מתכתיים ובהם מותקנים גופי תאורה בהספק של 250 וואט (בכל עמוד).

בתרשים שלהלן מתואר מתקן לתאורת חוץ שהוקם בשנת 1992 ומאז לא נעשו בו שינויים. במסמכים הטכניים שנשמרו מאז צוין שמתכנן המתקן המתואר החליט לאור הנתונים הקיימים בשטח, על יישום "הארקת הגנה" (TT) כאמצעי הגנה מפני חשמול.

להלן מאפיינים נוספים של המתקן:

• הזרם הנקוב של מפסק אוטומטי זעיר המשמש כמפסק הראשי של מרכזיית התאורה: [A] In = 63

• הזרם הנקוב של מפסק אוטומטי זעיר להגנה על מעגל המזין את עמודי התאורה שבאיור: [A] In = 40

• לוח מרכזיית התאורה הוא לוח מתכתי. מעגל הזינה ללוח מוזן מפני זרם יתר באמצעות נתיך: [A] In = 80

• עמודי התאורה הם מתכתיים ובהם מותקנים גופי תאורה בהספק של 500 וואט (בכל עמוד)
