הארקות ואמצעי הגנה בפני חישמול

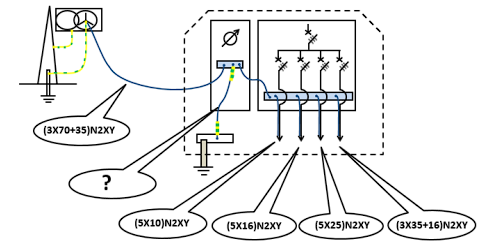

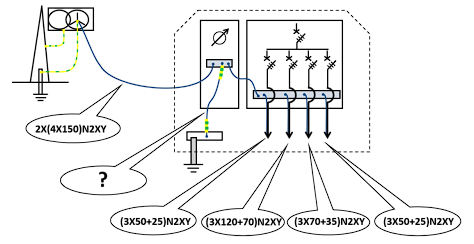

בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד.

ארון המונים מזין את הלוח הראשי אשר מזין 4 לוחות משנה בכבלים כמפורט בתרשים.

בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד ארון המונים מזין את הלוח הראשי אשר מזין 4. לוחות משנה בכבלים כמפורט בתרשים

נדרש לתכנן לוח חשמל לבמה המשמשת לאירועים והופעות.

לצורך אספקה חלופית מלאה של הלוח מגנרטור ארעי, הותקן מפסק מחלף ידני (חברת החשמל / גנרטור ארעי) המשמש כמפסק ראשי של הלוח.

שני חשמלאים מבצעים עבודות בחדר חשמל חדש הכולל לוח מ"ג, שנאי ולוח מתח נמוך. למבנה יש הארקת יסוד וקיימת השוואת פוטנציאלים. במסגרת העבודות נדרש לחבר את צד המתח הנמוך בשנאי:

חשמלאי א' טוען שאת נק' הכוכב של השנאי יש לחבר ישירות לפס האפסים, ואת פס האפסים יש לחבר לפה"פ.

חשמלאי ב' טוען שאת נק' הכוכב של השנאי יש לחבר ישירות לפה"פ, ואת הפה"פ יש לחבר לפס האפסים.

במבנה מותקן שנאי מבדל כחלק משיטת ההגנה בפני חישמול מסוג זינה צפה. בצדם המשני של המעגלים הניזונים משנאי זה, הותקן ממסר פחת ראשי הפועל בזרם דלף העולה על 30 mA.

לאחד המעגלים חובר מכשיר המקוצר לאדמה.

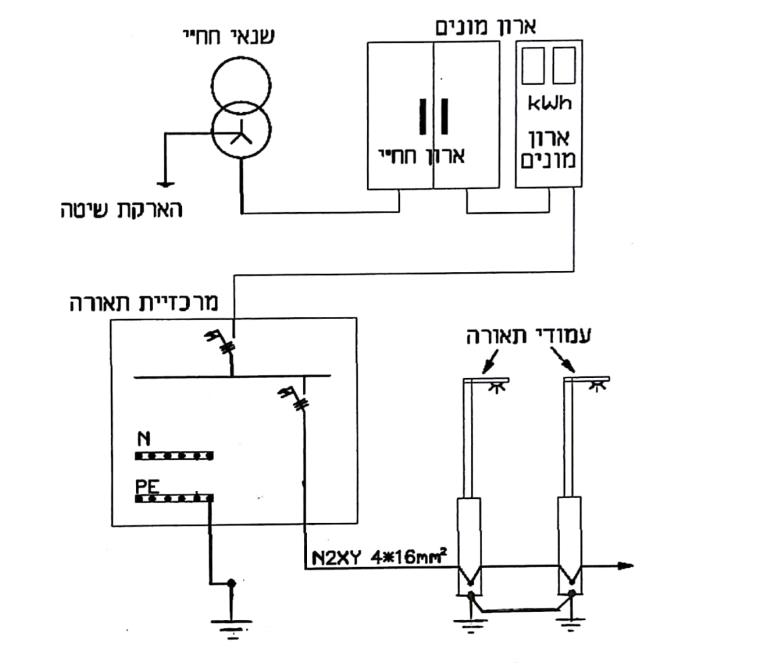

בתרשים שלהלן מתואר מתקן לתאורת חוץ, המוזן ממרכזיית תאורה. המרכזייה מוגנת מפני חישמול בשיטת איפוס.

נתון מפסק עם זרם נומינלי של 250A המותקן בלוח משנה. המפסק הוא מסוג LSI כאשר תחומי הכיוון הם: L: (0.4-1) X In, S: (3-10) X In, I: (1.5-12) X In

עפ"י עכבת לולאת התקלה, זרם הקצר לאדמה הצפוי להתפתח במתקן הוא 700A.

מכשיר חשמלי לזרם חילופין עם מתח נומינלי של60.וולט מחובר באמצעות כבל למעגל זינה מתאים איזו מבין האפשרויות הבאות מגדירה את סוג המתח של המכשיר בהתאם לתקנות החשמל?

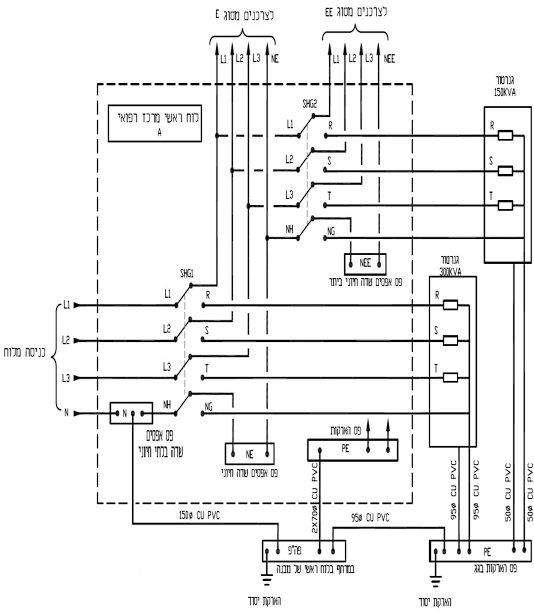

נתון שרטוט חשמלי של מתקן חיוני עם גנרטורים המותקנים על גג המבנה. במרתף המבנה חדר חשמל ראשי עם הארקת יסוד ואיפוס. ?איזו מבין האפשרויות הבאות מתארת נכונה את שיטת הגנה בפני חישמול

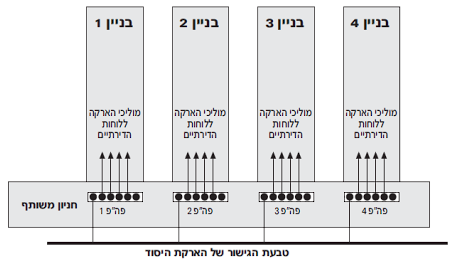

בתרשים שלהלן מתואר סכמתית קומפלקס של מבני מגורים שהוקמו על גבי חניון משותף.

כל אחד מהבניינים שבאיור מקבל הזנה נפרדת במתח נמוך מתחנת טרנספורמציה של חברת החשמל, שהוקמה במבנה ייעודי נפרד ועצמאי ואשר מזינה מבנים נוספים אחרים. השוואת הפוטנציאלים בבניינים אלה מיושמת באמצעות פסי השוואת פוטנציאלים נפרדים בכל אחד מהבניינים והחניון המשותף.

במתקן ארעי לבנייה, נמדדה עכבת לולאת התקלה והתקבל ערך של 8.82Ω; הותקן מפסק אוטומטי משולב עם מפסק מגן בפני זרם דלף כהגנה בלעדית.

אחד התנאים לביצוע איפוס הינו קיום הארקת יסוד.

במתקן ארעי באתר בנייה , נמדדה עכבת לולאת התקלה בין המופע להארקה והתקבל ערך של 7.41Ω; הותקן מפסק אוטומטי משולב עם מפסק מגן בפני זרם דלף כהגנה בלעדית.

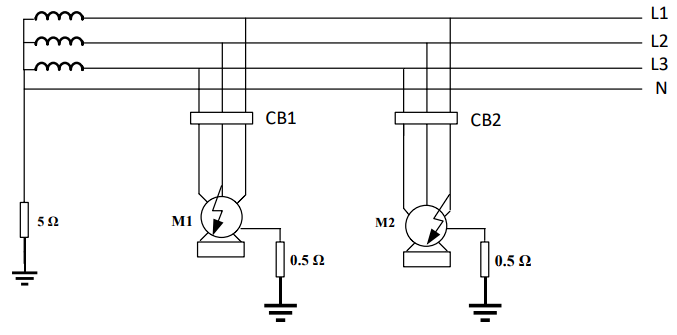

בתרשים להלן מתואר מתקן חשמלי המוגן בהארקת הגנה TT.

(מתח המגע של המנוע מאופיין ע"י המתח בין שני הדקיו של הנגד בתרשים).

בקרון משרדים שהוקם באתר בניה נדרש להתקין מפסק מגן לצורך הגנה בלעדית בפני חשמול.

במתקן הותקנה הארקת יסוד עם ערך של 50 אוהם כלפי המסה הכללית של האדמה.

במבנה המוגן בשיטת איפוס TN-C-S, חשמלאי השתמש בצינור מתכת כמובל לכבל המשרת יחידת שקעים ומשמשים כלי עבודה מסוג II (בעלי בידוד כפול).

מכשיר חשמלי לזרם ישר עם מתח נומינלי של 60 וולט מחובר באמצעות כבל למעגל זינה מתאים.

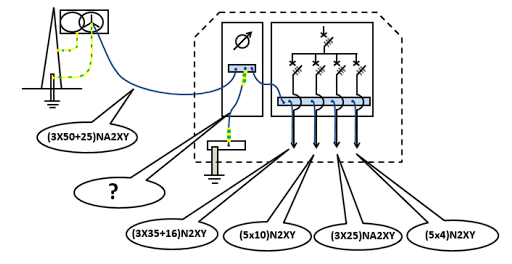

בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד.

ארון המונים מזין את הלוח הראשי אשר מזין 4 לוחות משנה בכבלים כמפורט בתרשים.

בלוח ראשי מותקן מפסק עם זרם נומינלי של3X630A המגן על לוח משנה. המפסק כולל הגנות אלקטרוניות מסוגLSI ועכבת לולאת התקלה שנמדדה בלוח המשנה היא 92mΩ. כיצד יש לכוון את ההגנות בכדי שמפסק הזרם יגן על לוח המשנה בפני הזרם קצר צפוי לאדמה?

כחלק מהדרישות בתקנות החשמל, בוצעה בדיקה תקופתית במבנה.

המבנה מקבל הזנה מחברת החשמל והזנה מגנרטור חירום המותקן בתוך המבנה, באמצעות מערכת החלפה אוטומטית.

חשמלאי בודק שהגיע לחדר החשמל הראשי, ראה שעל מוליך האיפוס מותקן השילוט:

תמונה "שאלה 24"

**מה נכון להגיד על מערכת ההחלפה ועל שיטת ההגנה בפני חישמול בהזנה מצד הגנרטור ובהזנה מצד חברת

החשמל?**

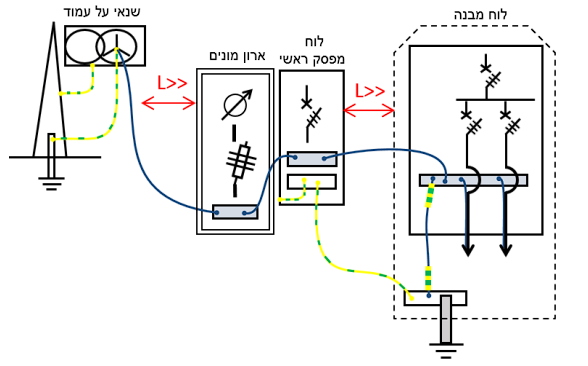

בתרשים מופיע שנאי על עמוד המזין ארון מונים מפוליאסטר מבודד.

ארון המונים מזין לוח מפסק ראשי (בגודל 3X250A) המותקן בארון מתכת בגב ארון המונים.

לולאת התקלה שנמדדה בלוח המבנה היא: 3Ω- ללא איפוס, ו-0.08Ω עם איפוס.

המפסק הראשי מזין לוח במבנה חדש עם הארקת יסוד, המוגן בשיטת הגנה TN-C-S.

השנאי, לוח המפסק הראשי, והמבנה רחוקים אחד מהשני באופן כזה שלא קיימת השפעה הדדית ביניהם.

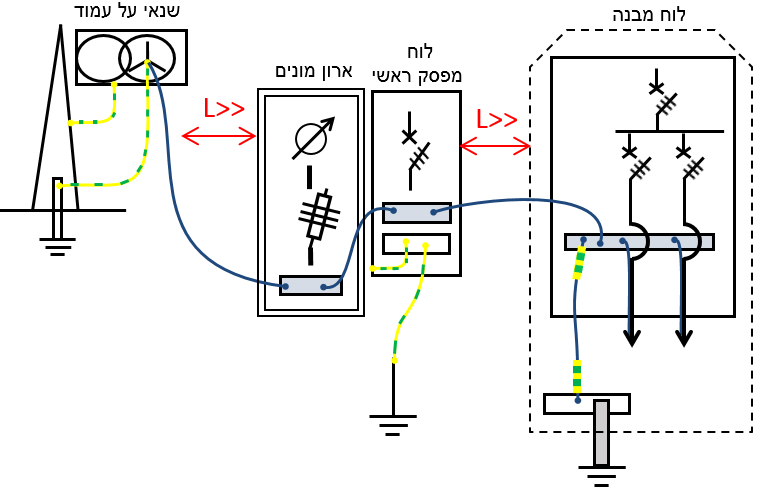

בתרשים מופיע שנאי על עמוד המזין ארון מונים.

ארון המונים מזין לוח מפסק ראשי המותקן בארון מתכת על גב גומחת ארון המונים. המפסק הראשי בגודל 3X200A מזין לוח

במבנה חדש עם הארקת יסוד המוגן בשיטת הגנה TN-C-S .

בהנחה ש- L=25 מטר, נמדדה לולאת תקלה )בלוח מפסק הראשי( והתקבל L.T=0.5Ω .

בלוח המבנה נמדדה לולאת תקלה של L.T=0.05Ω .

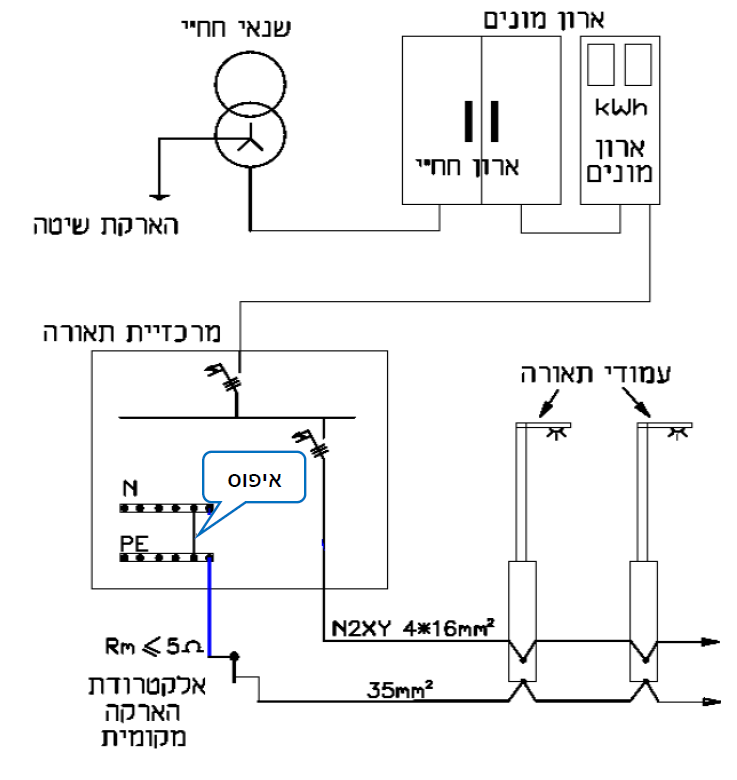

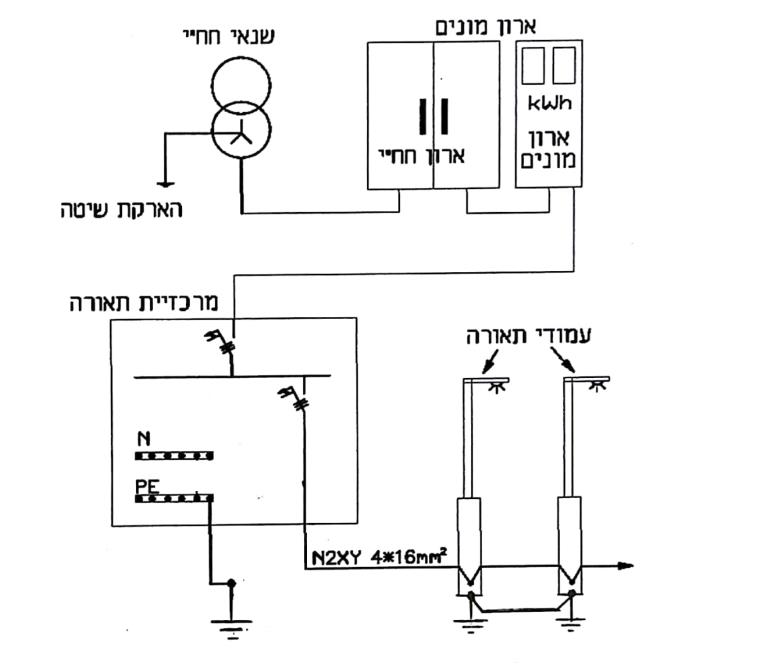

בתרשים שלהלן מתואר מתקן לתאורת חוץ שהוקם בשנת 1992 ומאז לא נעשו בו שינויים. במסמכים הטכניים שנשמרו מאז צוין שמתכנן המתקן המתואר החליט לאור הנתונים הקיימים בשטח, על יישום "הארקת הגנה" (TT) כאמצעי הגנה מפני חשמול.

להלן מאפיינים נוספים של המתקן:

• הזרם הנקוב של מפסק אוטומטי זעיר המשמש כמפסק הראשי של מרכזיית התאורה: [A] In = 63

• הזרם הנקוב של מפסק אוטומטי זעיר להגנה על מעגל המזין את עמודי התאורה שבאיור: [A] In = 40

• לוח מרכזיית התאורה הוא לוח מתכתי. מעגל הזינה ללוח מוזן מפני זרם יתר באמצעות נתיך: [A] In = 80

• עמודי התאורה הם מתכתיים ובהם מותקנים גופי תאורה בהספק של 500 וואט (בכל עמוד)

חשמלאי ביצע עבודת חשמל בבית פרטי חדש ורצה להכין את המתקן לקראת בדיקה.

לצורך כך ביצע מדידה של עכבת לולאת התקלה דרך הארקת היסוד (באמצעות בדיקת L.T כלפי הפה"פ הראשי המחובר ל"פלח" מהיסוד).

במתקן שצנרת המים המתכתית בו משמשת כאלקטרודה, נדרש לפרק חלק מהצנרת.

לצורך כך הותקן גישור מתכתי בין החלקים שפורקו על מנת להבטיח את הרציפות החשמלית בו.

האם ניתן להזין מתקן חשמל באמצעות כבל אלומיניום בן5 גידים ,כאשר הגיד החמישי משמש כגיד הארקה?

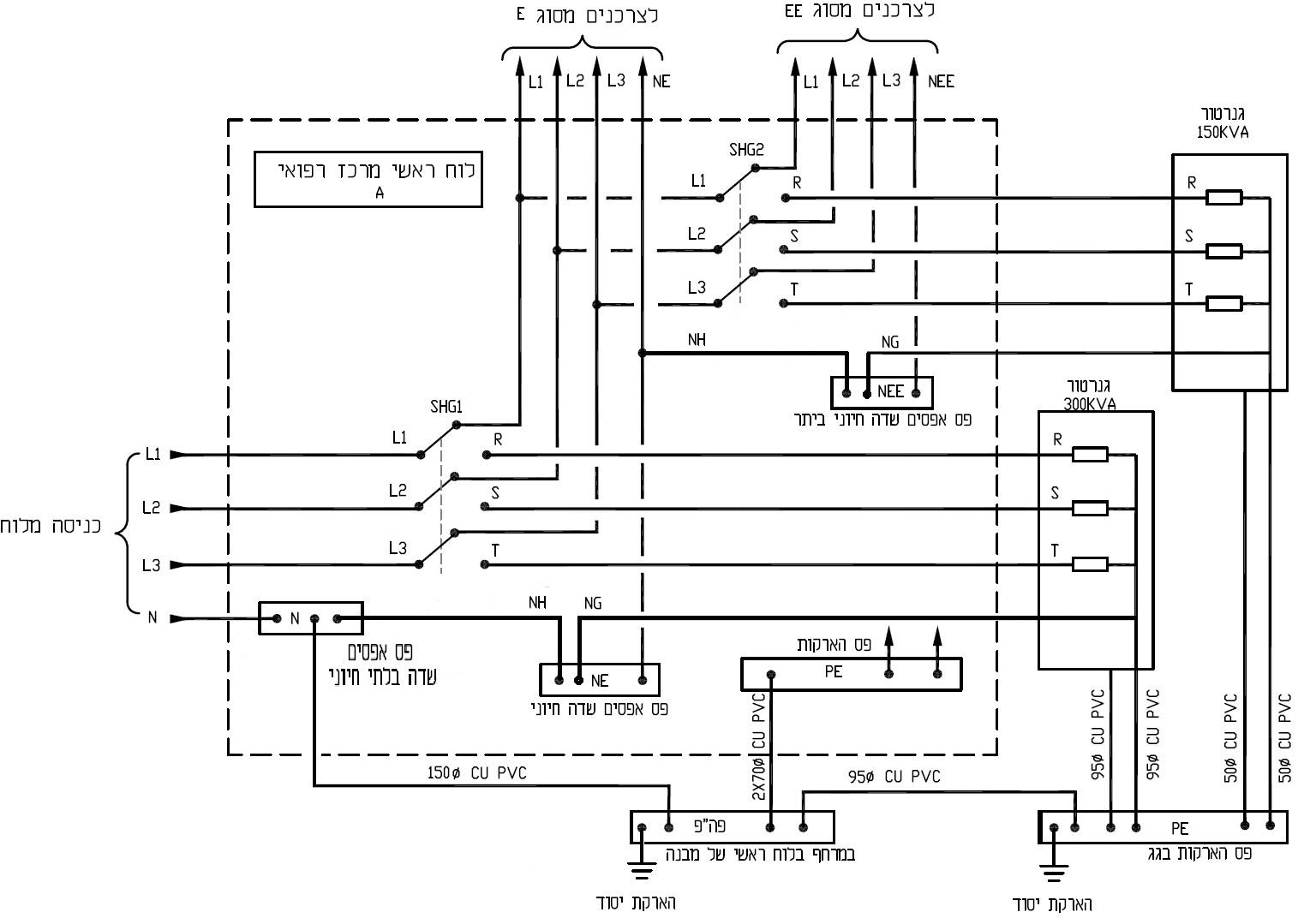

להלן תרשים חשמלי של מתקן חיוני עם גנרטורים המותקנים על גג המבנה.

במרתף המבנה קיים חדר חשמל ראשי עם הארקת יסוד ואיפוס.

בתרשים שלהלן מתואר מתקן לתאורת חוץ שהוקם בשנת 1992 ומאז לא נעשו בו שינויים. במסמכים הטכניים שנשמרו מאז צוין שמתכנן המתקן המתואר החליט לאור הנתונים הקיימים בשטח, על יישום "הארקת הגנה" (TT) כאמצעי הגנה מפני חשמול.

להלן מאפיינים נוספים של המתקן:

• הזרם הנקוב של מפסק אוטומטי זעיר המשמש כמפסק הראשי של מרכזיית התאורה: [A] In = 40

• הזרם הנקוב של מפסק אוטומטי זעיר להגנה על מעגל המזין את עמודי התאורה שבאיור: [A] In = 32

• לוח מרכזיית התאורה הוא לוח מתכתי. מעגל הזינה ללוח מוגן מפני זרם יתר באמצעות נתיך: [A] In = 63

• עמודי התאורה הם מתכתיים ובהם מותקנים גופי תאורה בהספק של 250 וואט (בכל עמוד).
