מעגלים סופיים

56 שאלותעמוד 1 מתוך 2תשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא מעגלים סופיים

שאלה 1 בנושא מעגלים סופיים

01

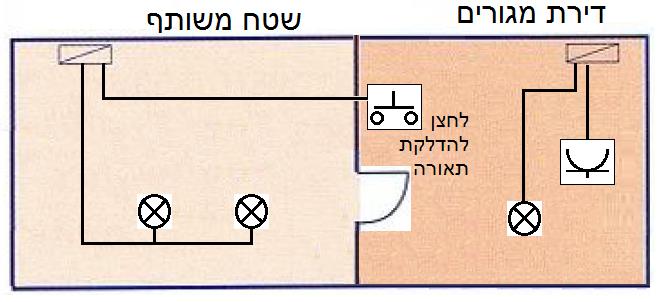

במקרה המתואר בתרשים, הותקן לחצן המוזן מלוח החשמל הציבורי של הבניין בתוך דירת המגורים.
הלחצן מיועד להדליק תאורה בשטח המשותף.
תרשים המצורף לשאלה 1 בנושא מעגלים סופיים
בהתאם לתקנות החשמל, איזו מבין התשובות הבאות היא הנכונה במקרה זה?
1.תקנות החשמל מתירות להתקין לחצן בשטח המשותף רק כאשר מדובר במבנה המיועד למסחר.
2.אסור להתקין את הלחצן בתוך הדירה מפני שהוא מוזן מהלוח הציבורי של הבניין.
3.אין מניעה להתקין את התאורה בתצורה המתוארת.
4.תקנות החשמל מתירות להזין מהדירה תאורה הנמצאת בשטח המשותף, אך לא כפי שמתואר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 2 בנושא מעגלים סופיים

02
סוללת קבלים מחוברת בתצורת "כוכב" ללוח ראשי של מפעל המוזן במתח נמוך.
ערכו של כל קבל הוא 800µF.
כאשר הנוסחה לחישוב ערך נגד הפריקה היא:
איזה מהנגדים הבאים יתאים להתקנה כנגד פריקה במקרה זה?
1.כל נגד שערכו עולה על 50kΩ.
2.40mΩ
3.40kΩ
4.24.7Ω
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 3 בנושא מעגלים סופיים

03
מהו שטח החתך המזערי של מוליך מנחושת, הנדרש במעגל סופי המזין בית תקע במתקן מתח נמוך?
1.0.75 ממ"ר.
2.2 ממ"ר.
3.1.5 ממ"ר.
4.2.5 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 4 בנושא מעגלים סופיים

04

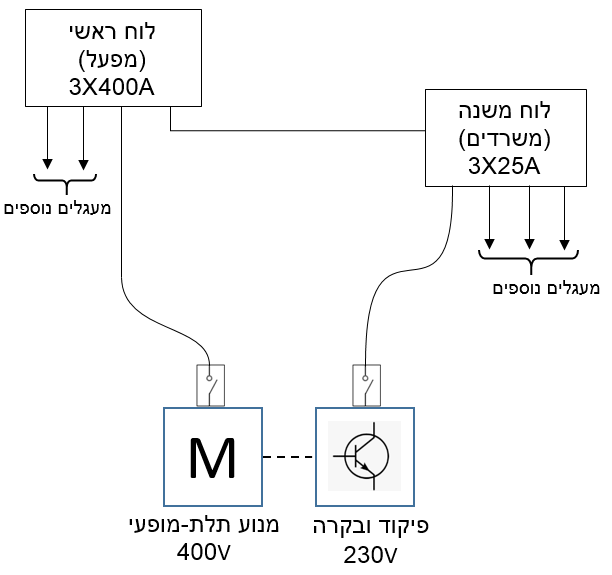

נדרש לחבר מנוע הכולל פיקוד כמתואר בתרשים.
• מלוח ראשי: מעגל תלת-מופעי של 3X160A עבור המנוע.
• מלוח משנה: מעגל חד-מופעי של 10A עבור הפיקוד.
תרשים המצורף לשאלה 4 בנושא מעגלים סופיים
האם תצורת החיבור המתוארת מותרת בהתאם לתקנות החשמל?
1.מותר להזין את המכונה משני לוחות שונים כמתואר בתרשים.
2.אסור להזין את המכונה משני לוחות שונים כמתואר בתרשים.
3.מותר להזין את המכונה משני לוחות שונים בתנאי שהם מותקנים באותו חדר.
4.אסור להזין את המכונה במתחים שונים ללא קשר ללוח המזין.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 5 בנושא מעגלים סופיים

05
לצורך הזנת מכשירים במקרים שאין בקרבתם בית תקע נהוג להשתמש לעתים בתוף כבלים (כבל מאריך) עם בית תקע מתאים.
האם תוף הכבלים הוא חלק מהמעגל הסופי ולכן שטח החתך המינימלי של מוליכי הכבל בתוף חייב להיות 1.5 ממ"ר לפחות כנדרש בתקנות החשמל? או שמא הוא חלק ממכשיר חשמלי שמחובר לתוף ולכן שטח החתך המינימלי צריך להיות בהתאם להספק המכשיר?
1.רצוי ששטח חתך המוליכים יהיה 1.5 ממ"ר מהיבט החוזק המכני של הכבל בתוף, אך זו לא חובה.
2.תוף הכבלים מהווה המשך של פתיל הזינה של מכשיר חשמלי ולכן הדרישות של תקנות החשמל בדבר מעגלים סופיים לא חלות עליו.
3.חתך מוליכי הכבל בתוף צריך להתאים לזרם העבודה של המכשירים שיחוברו. אם זרם העבודה הצפוי קטן ניתן להקטין את החתך בהתאמה.
4.יש לראות בתוף האמור חלק ממעגל סופי להזנת מכשירים שיחוברו אליו ולכן עליו להיות בחתך מינימלי של 1.5 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 6 בנושא מעגלים סופיים

06

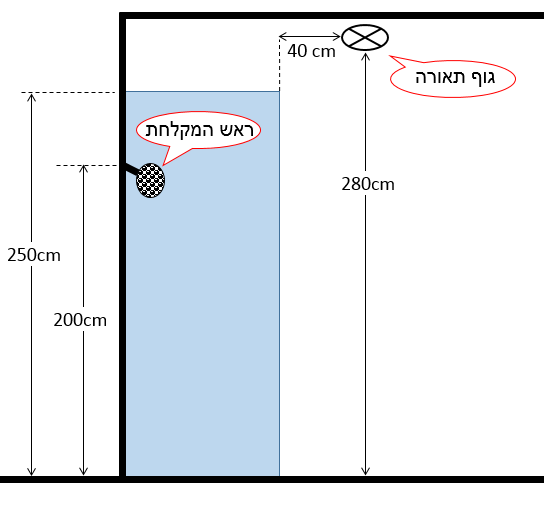

חשמלאי נדרש להתקין גוף תאורה בחדר רחצה כמתואר בתרשים.
הגוף יותקן בגובה של 280 ס"מ מהרצפה ובמרחק אופקי של 40 ס"מ מקצה המקלחת.
תרשים המצורף לשאלה 6 בנושא מעגלים סופיים
מה מבין המשפטים נכון לגבי התקנה זו?
1.אסור בכל מקרה להתקין גוף תאורה באזור זה.
2.מותר להתקין גוף תאורה זה בכל מקרה.
3.מותר ובתנאי שגוף התאורה הוא מסוג II.
4.מותר ובתנאי שיהיה מוגן בהתאם לתנאים במקום ההתקנה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 7 בנושא מעגלים סופיים

07
במקרה המתואר בתרשים, נדרש להתקין שלוש משאבות בהספק של 3kW כל אחת.
המנועים מחוברים בחיבור קבוע למעגל סופי תלת מופעי אחד משותף.
המעגל מוגן באמצעות מא"ז C20 עם אפשרות לנעילה במצב מופסק.
תרשים המצורף לשאלה 7 בנושא מעגלים סופיים
האם תצורת חיבור זו מותרת בהתאם לדרישות בתקנות החשמל ומדוע?
1.התצורה מותרת, בתנאי ששטח החתך של מוליכי מעגל הזינה, זהה לשטח חתך המוליכים בהסתעפות.
2.התצורה אסורה, מפני שאסור להזין מספר מכשירים תלת מופעיים באמצעות מבטח אחד משותף.
3.התצורה מותרת, מפני שבמקרה זה, הזרם הנקוב של כל מנוע, מתאים לזרם הנקוב של המבטח המגן על מוליכי המעגל.
4.התצורה אסורה, מפני שבמקרה זה זרם העבודה הנקוב הכולל של המנועים, עולה על הזרם של המבטח המגן על מוליכי המעגל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 8 בנושא מעגלים סופיים

08
מהו שטח החתך המזערי של מוליך אלומיניום, הנדרש במעגל סופי המזין בית תקע במתקן מתח נמוך?
1.40.75 ממ"ר.
2.44 ממ"ר.
3.51.5 ממ"ר.
4.2.5 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 9 בנושא מעגלים סופיים

09
במתקן ביתי, תקנות החשמל אוסרות על המצאות חלק כלשהו של מעגל סופי המוזן מלוח ראשי אחד בתחום שטח המוזן מלוח ראשי אחר.
כיצד ניתן להפעיל מתוך הדירה מנורה המותקנת מעל הכניסה לדירת מגורים בחדר המדרגות של הבית, שניזונה מלוח המיועד לשטח המשותף?
1.לא ניתן. ההדלקה חייבת להיות באמצעות מפסק/לחצן בחדר המדרגות.
2.האיסור האמור לא חל על לחיץ המותקן בתוך הדירה שבאמצעותו ניתן להפעיל את גוף התאורה הנתון.
3.ניתן לקיים את דרישת התקנות בתנאי שבין המפסק המפעיל את המנורה האמורה מתוך הדירה לבין המנורה לא תמצא אף קופסת חיבורים.
4.ניתן להפעיל את המנורה באמצעות מפסק רגיל למאור מתוך הדירה מפני שלוח תאורת מדרגות הוא לא לוח ראשי לעניין זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 10 בנושא מעגלים סופיים

10
האם ניתן להסתעף מבית תקע אחד למשנהו כאשר בתי התקע מותקנים על גבי תעלה?
1.לא ניתן. יש לבצע את ההסתעפות בקופסת חיבורים נפרדת.
2.ניתן, כל עוד קיים קשר עין בין תקע אחד לתקע המזין אותו.
3.ניתן, ובלבד שהמרחק בין מרכז בית תקע אחד למרכז בית התקע ממנו הוא מסתעף לא יעלה על30 ס"מ.
4.לא ניתן. התקנות מאפשרות הסתעפות שכזו רק בבתי תקע שקועים בקיר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 11 בנושא מעגלים סופיים

11
מבנה משרדים ומבנה בית מלאכה תחת אותה בעלות נמצאים בסמיכות כאשר בין שני המבנים קיימת דלת מקשרת. מבנה המשרדים מוזן ממונה חשמל א' ומבנה בית המלאכה מוזן ממונה חשמל ב'.
במבנה המשרדים לא מותקנים מעגלים סופיים המוזנים מלוח בית המלאכה.
במבנה בית המלאכה לא מותקנים מעגלים סופיים המוזנים מלוח המשרדים.
האם המתקן עומד בנדרש בתקנות החשמל?
1.לא, משום שלפי תקנות החשמל "מעגלים סופיים הניזונים במתח עד 1000V", במתקן לא ימצא חלק של מעגל סופי הניזון מלוח ראשי אחד בשטח הניזון מלוח ראשי אחר.
2.לא, חייב להיות קיר הפרדה בין שני המבנים.
3.כן, ובתנאי שבשטח בית המלאכה מותקן לחצן תאורה שאחראי על תאורת המשרדים.
4.כן, היות וקיימת הפרדה ברורה באמצעות הדלת המקשרת, בין המעגלים השייכים לבית המלאכה לאלו השייכים למשרדים. יש צורך לשלט את המקום בסמיכות לדלת. מצידה הראשון: "זהירות: מתקן החשמל עד לדלת זו ניזון מלוח ראשי הממוקם במבנה המשרדים, מתקן החשמל מעבר לדלת זו מוזן מלוח ראשי הממוקם במבנה בית המלאכה", ולהיפך מצידה השני של הדלת.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 12 בנושא מעגלים סופיים

12

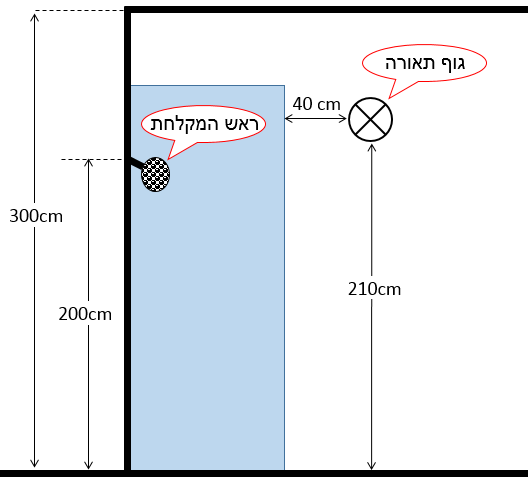

חשמלאי נדרש להתקין גוף תאורה בחדר רחצה כמתואר בתרשים.
הגוף יותקן בגובה של 210 ס"מ מהרצפה ובמרחק אופקי של 40 ס"מ מקצה המקלחת.
תרשים המצורף לשאלה 12 בנושא מעגלים סופיים
מה מבין המשפטים נכון לגבי התקנה זו?
1.אסור בכל מקרה להתקין גוף תאורה באזור זה.
2.מותר ובלבד שגוף התאורה הוא מסוג II.
3.מותר ובלבד שגוף התאורה יהיה בעל דרגת הגנה מזערית של IPX4X.
4.מותר ובלבד שגוף התאורה יהיה מסוג II וגם בעל דרגת הגנה מזערית של IPX4X.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 13 בנושא מעגלים סופיים

13

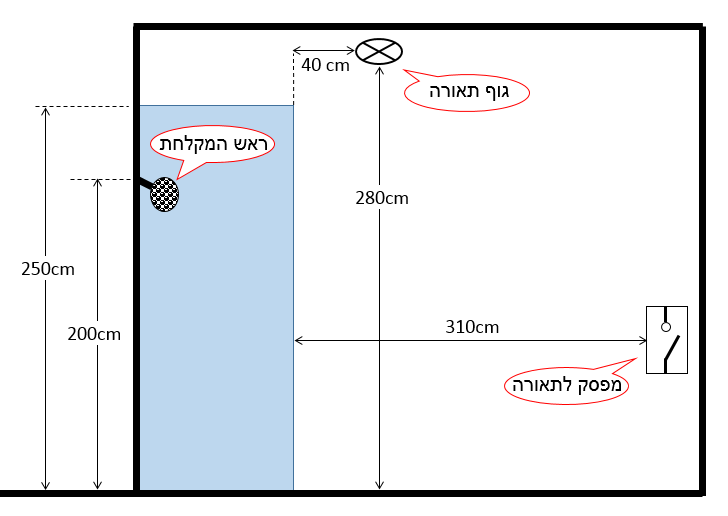

חשמלאי נדרש להתקין גוף תאורה בחדר רחצה בתוך צימר כמתואר בתרשים.
מפסק ההדלקה של גוף התאורה ממוקם בצימר במרחק אופקי של 3.1 מטר מקצה המקלחת.
תרשים המצורף לשאלה 13 בנושא מעגלים סופיים
איזו מבין האפשרויות הבאות נכונה לגבי התקנה של מפסק זה?
1.מותר להתקין מפסק במיקום זה ובתנאי שיתאים לתנאים הקיימים במקום ההתקנה.
2.מותר להתקין מפסק במיקום זה ובתנאי שהמפסק יהיה בעל דרגת הגנה מזערית של IPX1X.
3.מותר להתקין מפסק במיקום זה ובתנאי שהמפסק יהיה מוגן מים ומסוג II.
4.אסור להתקין מפסק באזור זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 14 בנושא מעגלים סופיים

14
על פי תקנות החשמל, באיזה מהמיתקנים הבאים קיים היתר להתחבר לפני המפסק הראשי, באמצעות מבטח (מא"ז) נפרד ושילוט מתאים, לצורך הזנת מעגל סופי לתאורה או שירות בלוח?
1.משאבות לכיבוי אש.
2.מעלית לשירות כבאים.
3.מנורה במיתקן תמרורי הוריה (תהר"ם).
4.מערכת מפוחים לסילוק עשן.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 15 בנושא מעגלים סופיים

15
הנהלת המפעל החליטה לרכוש מכונת ייצור חדשה.
למכונה נדרשות שתי הזנות משני מעגלים שונים, כמתואר בתרשים.
• מעגל חד-מופעי עבור הפיקוד והבקרה של המכונה.
• מעגל תלת-מופעי עבור המנועים המורכבים במכונה.
תרשים המצורף לשאלה 15 בנושא מעגלים סופיים
במקרה זה, איזו מבין הבאות היא התשובה הנכונה בהתאם לנדרש בתקנות החשמל?
1.מכונת הייצור הינה מכשיר חשמלי אחד ולכן אסור להזינה משני מעגלים סופיים שונים.
2.מותר להזין את המכונה משני מעגלים סופיים שונים בתנאי שאמצעי הניתוק שלהם ירוכזו בלוח משותף.
3.ההזנה למכונה אסורה מפני שהיא מוזנת ממעגלים במתחים שונים: 230V לבקרה ו-400V בחיבור כוכב למנוע.
4.מכונת הייצור אינה חלק מתשתית החשמל הקבועה ולכן לא חלות עליה הדרישות בתקנות החשמל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 16 בנושא מעגלים סופיים

16
מהו הזרם הנומינלי המזערי של מבטח, אתו ניתן להגן בפני זרם קצר על מוליכי הזינה לסוללת קבלים בעלת הספק של 60kVAr?
1.63A.
2.40A.
3.80A.
4.125A.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 17 בנושא מעגלים סופיים

17
יש לתכנן את מתקן החשמל בבית מלון בהתאם לתוכניות של אדריכל ומעצב פנים.
בתוכנית של חדר האמבט הציע האדריכל להתקין גופי תאורה דקורטיביים המוזנים במתח של 12 וולט בתוך תקרה בגובה 2.2 מטר מעל חלל האמבט.
האם ניתן ליישם את הצעת האדריכל בהתאם לנדרש בתקנות החשמל?
1.לא ניתן ליישם את הצעת האדריכל. גופי התאורה לא מצויים ברשימת המכשירים המותרים להתקנה באזור 1.
2.ניתן ליישם את הצעת האדריכל. מדובר בגופי תאורה המוזנים במתח בטיחות נמוך מאוד (SELV).
3.ניתן ליישם את הצעת האדריכל, בתנאי שמקור הזינה לגופי התאורה (שנאי למתח נמוך מאוד) ימוקם באזור 3.
4.תשובות 2 ו-3 נכונות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 18 בנושא מעגלים סופיים

18

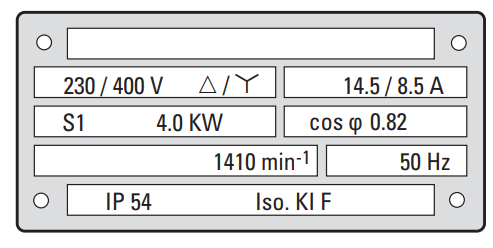

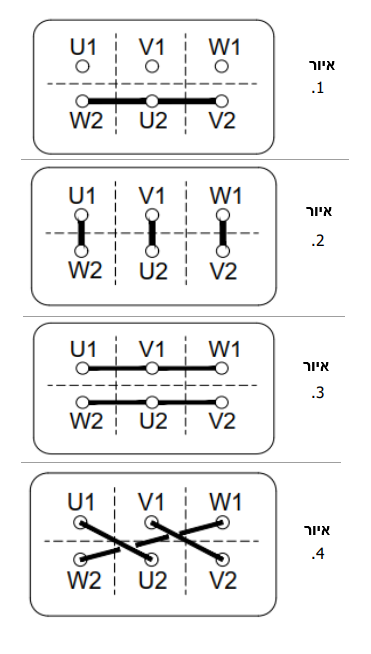

בתמונה מופיעה לוחית נתונים של מנוע חשמלי.
תרשים המצורף לשאלה 18 בנושא מעגלים סופיים
בהנחה שההזנה למנוע היא תלת מופעית (400V), כיצד יש לחווט את סלילי המנוע? (הספרה 1 מציינת את צד הזינה למנוע)
תרשים המצורף לשאלה 18 בנושא מעגלים סופיים
1.איור 1.
2.איור 2.
3.איור 3.
4.איור 4.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 19 בנושא מעגלים סופיים

19
חשמלאי ביצע עבודה לקראת חיבור חדש של בית פרטי.
בשלב העבודות ראה החשמלאי כי האדריכל סימן בתוכניות גוף תאורה בגובה 2.3 מטר בתוך המקלחת.
האם מותר לחשמלאי להתקין את גוף התאורה במקום זה?
1.ניתן להתקין את גוף התאורה במקום זה ובתנאי שהוא נימצא מעל ראש המקלחת ("דוש").
2.ניתן להתקין את גוף התאורה במקום זה ובתנאי שיוזן במתח נמוך מאוד, דרך שנאי מבדל המותקן מחוץ לחדר האמבטיה (בדומה לתאורה בבריכות שחיה).
3.ניתן להתקין את גוף התאורה במקום זה במידה והוא מוגן בפני מים באמצעות מעטפת בדרגת הגנה של IPX5X.
4.אסור להתקין את גוף התאורה במקום זה בכל מקרה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 20 בנושא מעגלים סופיים

20

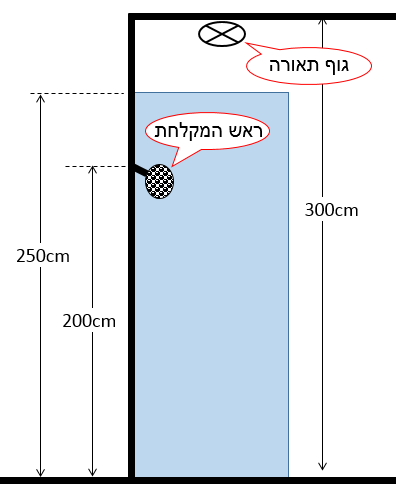

תרשים המצורף לשאלה 20 בנושא מעגלים סופיים
חשמלאי נדרש להתקין גוף תאורה בחדר רחצה כמתואר בשרטוט.
הגוף יותקן מעל המקלחת בגובה של 3 מטר מהרצפה.
איזה מבין המשפטים הבאים נכון לגבי התקנה זו?
1.מותר ובתנאי שגוף התאורה יוזן במתח נמוך מאוד (דרך שנאי מבדל הנמצא מחוץ למקלחת כנדרש בתקנות החשמל- בריכות שחייה).
2.מותר ובתנאי שגוף התאורה הוא מסוג II וגם בעל דרגת הגנה מזערית של IPX5X.
3.מותר ובתנאי שגוף התאורה יהיה בעל דרגת הגנה מזערית של IPX5X.
4.אסור בכל מקרה להתקין גוף תאורה באזור זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 21 בנושא מעגלים סופיים

21
בדירת מגורים מתוכננת התקנה של מערכת חימום תת-רצפתית. הספק מערכת החימום התת-רצפתית הוא כזה הדורש מעגל סופי תלת-מופעי ייעודי. המערכת ממותגת ע"י מגען הנשלט באמצעות התקן פיקוד ובקרה הכולל וסת חום (תרמוסטט)
איזה מבין אמצעי הניתוק המפורטים להלן ,יתאים למערכת החימום האמורה ויעמוד בדרישות של תקנות החשמל?
1.מפסק זרם המותקן במקום נוח לגישה באחד החדרים שלט בולט ובר קיימא ליד יחידת הפיקוד והבקרה של המערכת התת-רצפתית.
2.יחידת הפיקוד והבקרה הנתונה יכולה לשמש כאמצעי הניתוק.
3.מא"ז שמותקן בלוח החשמל הדירתי, המזין את המעגל הסופי של מערכת החימום וניתן לנעילה במצב מופסק.
4.כל התשובות נכונות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 22 בנושא מעגלים סופיים

22
במרכזו של מבנה תעשייתי הבנוי כחלל אחד פתוח, מתוכננת התקנה של מכונת ייצור חדשה.
המכונה היא תלת פאזית עם זרם עבודה של 30 אמפר, אשר תוזן מלוח חשמל, הנמצא בחדר חשמל שאינו בטווח ראיה מהמכונה. בגלל מאפייני המבנה האמורים ומיקום המכונה אין אפשרות להתקין בטווח ראיה מהמכונה שום אמצעי קבוע לצורך ניתוקה מהזינה.
איזו תשובה מבין הבאות תואמת את הדרישות בתקנות החשמל לעניין זה?
1.ניתן להתקין מפסק המתאים לזרם נקוב של 32 אמפר, הניתן לנעילה, על גבי אחד מקירות המבנה.
2.חובה להתקין מפסק המתאים לזרם נקוב של 32 אמפר לפחות, אך ורק על גוף המכונה.
3.ניתן להתקין תקע ובית תקע ליד המכונה המתאים לזרם נקוב של 32 אמפר.
4.חובה להתקין מפסק הניתן לנעילה, אך ורק בתוך לוח החשמל המזין את המכונה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 23 בנושא מעגלים סופיים

23
בדירת מגורים מתוכננת התקנה של מאייד (יחידה פנימית) של מערכת מיזוג מיני- מרכזית בחלל שמעל תקרה מונמכת העשויה מגבס. מיקום המאייד הוא מעל האזורים 1 ו-2 כהגדרתם בתקנות החשמל, והוא מחוזק אל תקרת בטון קונסטרוקטיבית שמעל התקרה המונמכת. גובה התקרה המונמכת הוא 2.3 מטר. המאייד מוזן מיחידה חיצונית הממוקמת במרפסת השירות הפתוחה והיא מצוידת במפסק זרם מתאים המותקן בצמוד אליה.
האם ההתקנה המתוכננת כאמור לעיל תעמוד בדרישות תקנות החשמל?
1.אזור 1 מוגדר עד גובה התקרה, במקרה זה-עד לתקרה הקונסטרוקטיבית מבטון ולכן אסור על פי תקנות החשמל להתקין כמתוכנן את המאייד, שהוא מכשיר חשמלי.
2.במקרה שלפנינו תקרת החדר המוזכרת בתקנות החשמל היא התקרה המונמכת. מכאן שהמאייד נמצא מחוץ לאזורים 1 ו-2 ולכן ההתקנה המתוכננת עשויה לעמוד בדרישות התקנות.
3.המאייד איננו מכשיר חשמלי ולכן אין מניעה להתקינו כמתוכנן.
4.התקנת המאייד כמתוכנן מותרת רק באישורו בכתב של מתכנן בעל רישיון "חשמלאי-מהנדס".
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 24 בנושא מעגלים סופיים

24

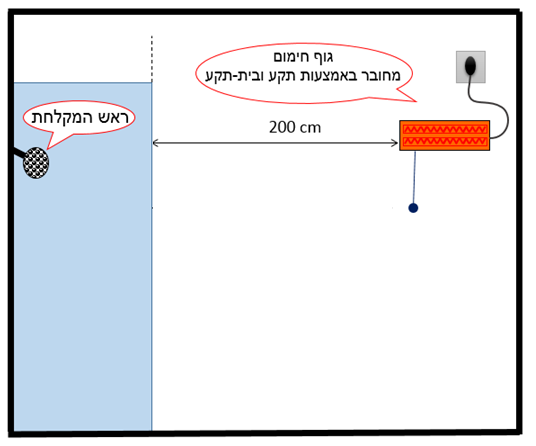

בתרשים המצורף מתוארת התקנה של תנור בחדר אמבטיה , הכולל מפסק המופעל באמצעות פתיל משיכה העשוי חומר.מבודד התנור הותקן על הקיר וחובר באמצעות תקע אל בית-תקע.בית התקע מוזן במישרין ממעגל בלעדי.
תרשים המצורף לשאלה 24 בנושא מעגלים סופיים
בהתאם לתקנות החשמל, איזו מהתשובות היא הנכונה עבור חיבור התנור במקרה זה?
1.מותר להזין ישירות את תנור החימום כמתואר.
2.אסור להזין ישירות את תנור החימום כמתואר. נדרש להתקין מפסק קבוע מחוץ לחדר המקלחת בסמוך ככל הניתן לדלת הכניסה.
3.מותר להזין ישירות את תנור החימום כמתואר ובתנאי שהמפסק שמופעל באמצעות פתיל משיכה יהיה דו- קוטבי (מפסקהמנתק את מוליך המופע ואת מוליך האפס).
4.מכשיר חימום אינו חלק ממתקן החשמל ולכן הדרישות בתקנות החשמל לא רלוונטיות לאופן חיבורו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 25 בנושא מעגלים סופיים

25
כיצד יש להתייחס לאמבט עיסוי (ג'קוזי) המסופק כיחידה אחת ומותקן בתוך בית מגורים?
1.כאל מכשיר חשמלי רגיל שיש לחברו כנדרש ממכשיר חשמלי קבוע בתקנות מעגלים סופיים.
2.כאל בריכת שחיה, כאשר הג'קוזי ואופן הזנתו מתאימים לנדרש בתקנות החשמל - מתקני חשמל בבריכה.
3.כאל מקום עם סכנת חשמול מוגברת, המחייב הזנה בשיטת הפרד מגן.
4.כאל אמבטיה בתוך חדר אמבטיה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 26 בנושא מעגלים סופיים

26
חשמלאי נדרש לבצע עבודת חשמל בדירה שחולקה לשתי יחידות דיור.
כל יחידת דיור כוללת: מטבח, סלון, שני חדרי שינה ומרפסת.
החשמלאי התקין במטבח בית תקע ממעגל בלעדי עבור תנור אפיה, ועוד שני בתי תקע ממעגל אחד נוסף. בכל חדר התקין בית תקע אחד וגוף תאורה אחד.
במקום שיועד למכונת כביסה התקין בית תקע ממעגל ייעודי.
במרפסת התקין גוף תאורה בלבד.
איזו מבין האפשרויות הבאות מתארת את הדרישות הנוספות בהתאם לתקנות החשמל?
1.היה על החשמלאי להתקין בית תקע נוסף בכל חדר, בית-תקע במרפסת, ובית תקע בסמוך לברז מים מתחת לכיור במטבח.
2.היה על החשמלאי להתקין בית תקע נוסף בכל חדר, בית-תקע במרפסת ממעגל בלעדי, ובית-תקע אחד נוסף במטבח.
3.היה על החשמלאי להתקין בית תקע ממעגל בלעדי למקרר, בית תקע ממעגל בלעדי למייבש כביסה, ובית-תקע במרפסת.
4.היה על החשמלאי להתקין בית תקע נוסף בכל חדר, ובית-תקע במרפסת.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 27 בנושא מעגלים סופיים

27
האם מותר להתקין במתקן ביתי בית תקע דו-שפופרתי (דו פיני)?
1.אסור בכל מקרה.
2.מותר רק אם בית התקע הדו-שפופרתי הוא חלק ממערכת או מהרכב הכולל גם בית תקע תלת-שפופרתי אחד לפחות.
3.מותר בתנאי שבית התקע ישמש לחיבור של מכשירים בעלי בידוד כפול בלבד.
4.מותר, בתנאי שהנקודה כוללת גם מוליך ההארקה כנדרש בתקנות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 28 בנושא מעגלים סופיים

28
בהתאם לתקנות החשמל, מהו המס' המינימלי של מעגלים סופיים לנקודות מאור, הנדרש להתקנה במחסן שמידות הפנים שלו הן 8X4.5 מטר?
1.מעגל סופי אחד.
2.שני מעגלים סופיים.
3.שלושה מעגלים סופיים.
4.ארבעה מעגלים סופיים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 29 בנושא מעגלים סופיים

29
מהו המס' המינימלי של מעגלים סופיים הנדרש למתקן תאורה של מחסן ששטחו 10X10 מטר, בהתאם לתקנות החשמל?
1.מעגל סופי אחד.
2.שני מעגלים סופיים.
3.שלושה מעגלים סופיים.
4.ארבעה מעגלים סופיים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 30 בנושא מעגלים סופיים

30
מהו הזרם הנומינלי המזערי של מבטח, אתו ניתן להגן בפני זרם קצר על מוליכי הזינה לסוללת קבלים בעלת הספק של 38kVAr?
1.63A.
2.40A.
3.80A.
4.160A.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 31 בנושא מעגלים סופיים

31
בהתאם לתקנות החשמל, מהו המס' המינימלי של מעגלים סופיים הנדרש למתקן תאורה של מחסן ששטחו 10x10 מטר?
1.מעגל סופי אחד.
2.שני מעגלים סופיים.
3.שלושה מעגלים סופיים.
4.ארבעה מעגלים סופיים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 32 בנושא מעגלים סופיים

32

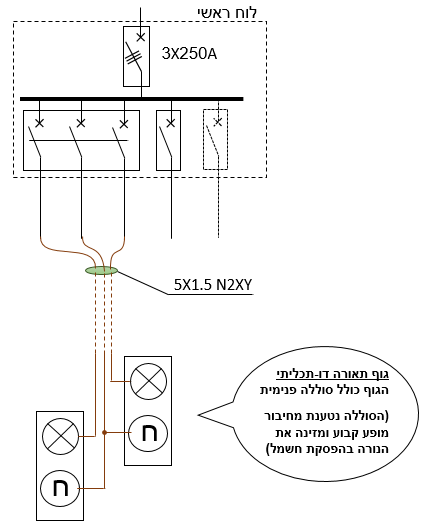

להלן שרטוט חשמל של לוח חשמל באולם תעשייתי, המזין גופי תאורת חירום (גופים דו תכליתיים הכוללים סוללה פנימית).
החשמלאי השתמש במבטח תלת מופעי ובכבל תלת מופעי להזנת גופי תאורה חד מופעיים.
תרשים המצורף לשאלה 32 בנושא מעגלים סופיים
מה התשובה הנכונה בהתאם לתקנות החשמל במקרה זה?
1.מותר להזין מכשירים חד-מופעיים בכבל תלת מופעי, רק כאשר ניתן לנתק כל מופע באמצעות מבטח נפרד.
2.אסור בכל מקרה להזין מכשירים חד מופעיים ממעגל תלת מופעי.
3.מותר להזין מכשירים חד מופעיים ממעגל תלת מופעי כמתואר בשרטוט במקרה זה.
4.אסור במקרה זה להזין מכשירים חד מופעיים בכבל תלת-מופעי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 33 בנושא מעגלים סופיים

33
מהו הגובה המזערי ממפלס הרצפה, המותר להתקנה של בית תקע רגיל (ללא תריס מגן או מכסה) המותקן בחדרים המיועדים לילדים עד גיל חינוך חובה שבמוסד לימודים?
תרשים המצורף לשאלה 33 בנושא מעגלים סופיים
1.הגובה המזערי ממפלס הרצפה להתקנת בית תקע במקרה זה הוא 1.0 מטר.
2.הגובה המזערי ממפלס הרצפה להתקנת בית תקע במקרה זה הוא 1.4 מטר.
3.הגובה המזערי ממפלס הרצפה להתקנת בית תקע במקרה זה הוא 1.8 מטר.
4.הגובה המזערי ממפלס הרצפה להתקנת בית תקע במקרה זה הוא 2.0 מטר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 34 בנושא מעגלים סופיים

34
חשמלאי ביצע עבודה לקראת חיבור חדש של בית פרטי.
בשלב העבודות ראה החשמלאי כי האדריכל סימן בתוכניות גוף תאורה בגובה 3.5 מטר בתוך המקלחת.
האם מותר לחשמלאי להתקין את גוף התאורה במקום זה?
1.ניתן להתקין את גוף התאורה במקום זה ובתנאי שהוא נימצא מעל ראש המקלחת (מעל ה"דוש").
2.ניתן להתקין את גוף התאורה במקום זה ובתנאי שיוזן במתח נמוך מאוד, דרך שנאי מבדל המותקן מחוץ לחדר האמבטיה (בדומה לתאורה בבריכות שחיה).
3.ניתן להתקין את גוף התאורה במקום זה במידה והוא מוגן בפני מים באמצעות מעטפת בדרגת הגנה של IPX5X.
4.אסור להתקין את גוף התאורה במקום זה בכל מקרה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 35 בנושא מעגלים סופיים

35

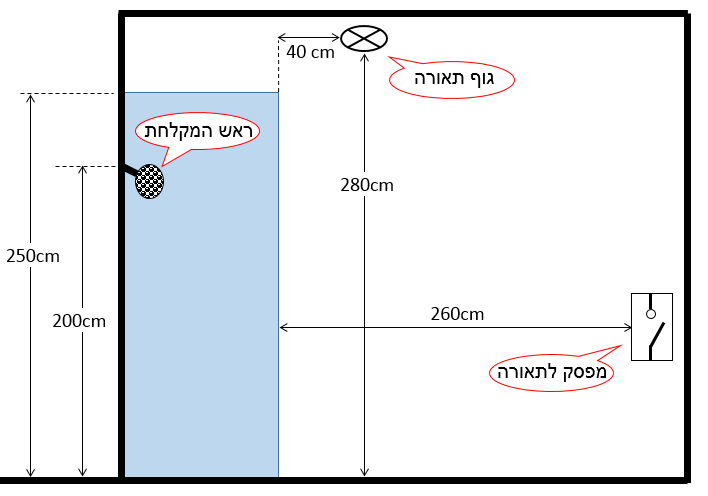

חשמלאי נדרש להתקין גוף תאורה בחדר רחצה כמתואר בתרשים.
תרשים המצורף לשאלה 35 בנושא מעגלים סופיים
מפסק ההדלקה של גוף התאורה ממוקם בחדר במרחק אופקי של 2.6 מטר.
איזה מבין המשפטים הבאים נכון לגבי התקנה זו?
1.מותר להתקין מפסק במיקום זה.
2.מותר להתקין מפסק במיקום זה ובתנאי שהמפסק יהיה בעל דרגת הגנה מזערית של IPX1X.
3.מותר להתקין מפסק במיקום זה ובתנאי שהמפסק יהיה מוגן מים ומסוג II.
4.אסור להתקין מפסק האזור זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 36 בנושא מעגלים סופיים

36

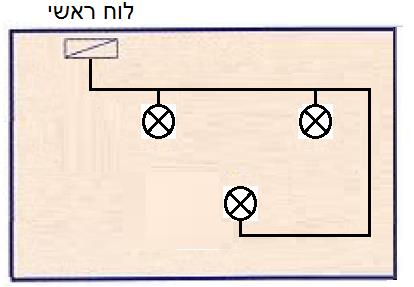

במקרה המתואר בתרשים, נדרש להתקין גופי תאורה בחדר המשמש כנגרייה.
לצורך הארת החדר ששטחו הוא 52 מ"ר, הותקן מעגל אחד עם שלושה גופי תאורה.
תרשים המצורף לשאלה 36 בנושא מעגלים סופיים
מהי התשובה הנכונה בהתאם לתקנות החשמל במקרה זה?
1.הדרישה בתקנות החשמל למספר מזערי של מעגלי מאור רלוונטית רק למתקן ביתי ולא במקרה זה.
2.נדרש להבטיח עוצמת ההארה מתאימה ללא תלות במספר המעגלים.
3.התקנה של מעגל אחד מתאימה לדרישות בתקנות החשמל במקרה זה.
4.חובה להתקין לפחות שני מעגלי מאור בשטח רצפה העולה על 40 מ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 37 בנושא מעגלים סופיים

37
מהן הדרישות עפ"י תקנות החשמל במקרה של התקנת מספר אבזרים בתיבה אחת ללא מחיצות להפרדה בין האבזרים?
1.אסור להתקין תיבה ללא מחיצות במקרה הנ"ל.
2.השימוש בתיבה הנ"ל אפשרי רק אם האבזרים מוזנים ממעגלים סופיים, המוגנים מפני חשמול באמצעות מפסק מגן הפועל בזרם דלף העולה על 0.03 אמפר.
3.השימוש בתיבה הנ"ל אפשרי למספר מעגלים סופיים ובתנאי שהם מוזנים במתח נמוך מאוד.
4.השימוש בתיבה הנתונה אפשרי בתנאי שכל האבזרים בתיבה הם במתח נמוך והם ניזונים ממעגל סופי אחד.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 38 בנושא מעגלים סופיים

38

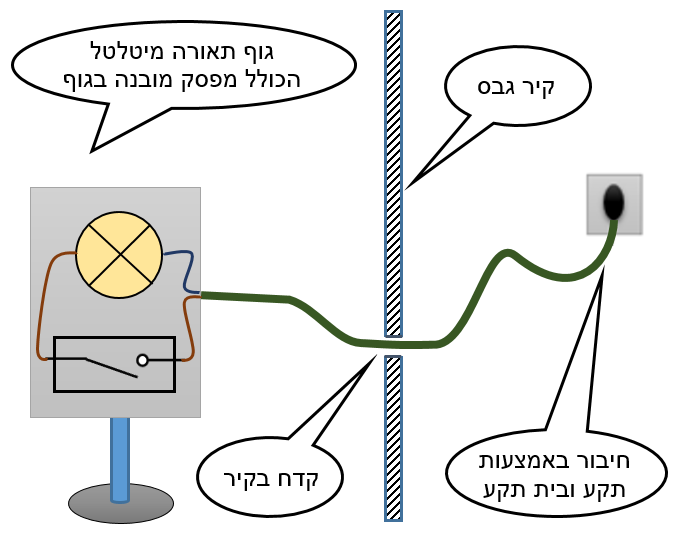

בתמונה המצורפת מתואר גוף תאורה מיטלטל הכולל מפסק המובנה בתוכו.
גוף התאורה כולל פתיל המסתיים בתקע, המתחבר לבית תקע דרך קדח בקיר הגבס כמתואר בתרשים.
תרשים המצורף לשאלה 38 בנושא מעגלים סופיים
איזו מהתשובות היא הנכונה לגבי אופן חיבור גוף התאורה בהתאם לנדרש בתקנות החשמל?
1.גוף התאורה אינו חלק ממתקן החשמל ולכן הדרישות בתקנות החשמל אינן רלוונטיות לאופן חיבורו.
2.מותר להעביר את הפתיל דרך חור בקיר במקרה זה מפני שקיים מפסק מובנה בגוף התאורה.
3.במקרה המתואר מותר להעביר את הפתיל דרך קיר גבס. האיסור להתקנה המתוארת רלוונטי רק לחורים בקירות בטון או בלוקים.
4.אסור להעביר את הפתיל של גוף התאורה דרך חור שנקדח בקיר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 39 בנושא מעגלים סופיים

39

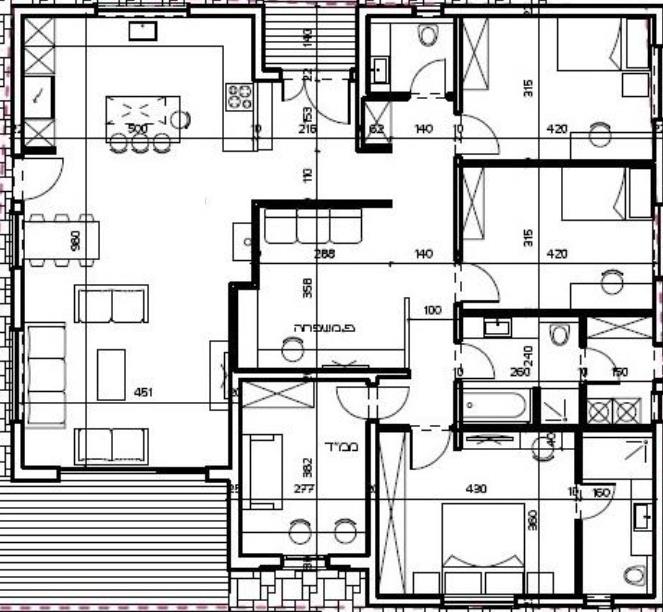

בתרשים שלהלן מוצגת תכנית של דירת מגורים. מתכנן המתקן החשמלי קיבל מהאדריכל שתכנן את הדירה , את הנתונים הבאים:
• שטח הרצפה בדירה הוא 158 מ"ר.
• במטבח הדירה יותקנו, בין היתר, תנור אפיה, כיריים על גז, מדיח כלים ומקרר.
• כל אחד מהחדרים יהיה ממוזג באמצעות מזגן מפוצל המתאים לגודל החדר .
• בחדר הרחצה יותקן תנור חימום ומייבש מגבות.
• בחדר שירות יותקנו מכונת כביסה ומייבש כביסה.
• המים החמים יסופקו מדוד שמש סטנדרטי הכולל גוף חימום חשמלי.
תרשים המצורף לשאלה 39 בנושא מעגלים סופיים
מהו מספר המעגלים הסופיים המינימלי הנדרש בדירה שבנדון בהתאם לתקנות החשמל?
1.5 מעגלים.
2.7 מעגלים.
3.6 מעגלים.
4.8 מעגלים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 40 בנושא מעגלים סופיים

40

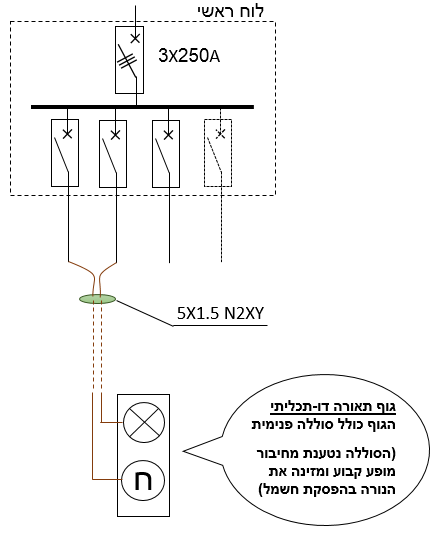

להלן קטע מתכנית חשמל של לוח באולם תעשייתי.
הלוח מזין גוף תאורת חירום (דו תכליתי, הכולל סוללה פנימית).
החשמלאי השתמש בשני מבטחים חד-מופעיים, המחוברים לכבל אחד תלת-מופעי להזנת גוף התאורה.
תרשים המצורף לשאלה 40 בנושא מעגלים סופיים
האם מותר להזין את גוף התאורה כמתואר?
1.מותר להזין מכשירים חד-מופעיים במתקנים שבמבני ציבור, במשרדים ובתעשייה כפי שמתואר בשרטוט.
2.אסור בכל מקרה להזין מכשירים חד-מופעיים בכבל תלת מופעי.
3.מותר להזין כבל תלת מופעי באמצעות מבטחים חד-מופעיים רק במתקנים ציבוריים.
4.אסור להזין כבל תלת מופעי באמצעות מבטחים חד-מופעיים אשר לא מנתקים את הכבל בשלמותו.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 41 בנושא מעגלים סופיים

41
בתמונה המצורפת מתוארים שני מפסקים בודדים שכל אחד מהם מזין מספר גופי תאורה.
במצב הנתון, גופי התאורה פועלים (דולקים) כאשר כיווני ההפעלה של המפסקים במצבים מנוגדים.
תרשים המצורף לשאלה 41 בנושא מעגלים סופיים
מה נדרש בהתאם לתקנות החשמל במקרה זה?
1.כיווני הפעלה מנוגדים כמתואר, מותרים רק במתקנים תעשייתיים.
2.בתקנות החשמל אין התייחסות לנושא וההתקנה תבוצע בהתאם לכללי המקצוע הנהוגים.
3.נדרש שהמפסקים יותקנו בצורה אחידה מבחינת כיוון ההפעלה שלהם.
4.הדרישה לכיווני הפעלה אחידים קיימת רק במתקנים ביתיים.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 42 בנושא מעגלים סופיים

42
כיצד יש להתייחס לאמבט עיסוי (ג'קוזי) המסופק כיחידה אחת ומותקן בחצר של בית מגורים?
1.כאל מכשיר חשמלי רגיל, כאשר הג'קוזי ואבזרי חשמל המזינים אותו צריכים להתאים לכל הנדרש בתקנות החשמל - מעגלים סופיים.
2.כאל בריכת שחיה, כאשר הג'קוזי ואופן הזנתו מתאימים לנדרש בתקנות החשמל - מתקני חשמל בבריכה.
3.כאל מקום עם סכנת חשמול מוגברת, המחייב הזנה בשיטת הפרד מגן.
4.כל התשובות נכונות.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 43 בנושא מעגלים סופיים

43

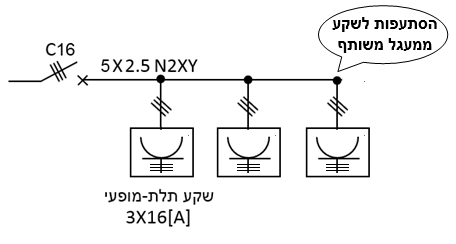

במקרה המתואר בתרשים, נדרש להתקין שלושה בתי תקע תלת מופעיים, אשר מיועדים לשימוש במכשיר יחיד מיטלטל.
שלושת בתי התקע מוזנים ממעגל סופי תלת מופעי משותף, המוגן באמצעות מא"ז 16C עם אפשרות לנעילה במצב מופסק.
תרשים המצורף לשאלה 43 בנושא מעגלים סופיים
האם התצורה המתוארת מותרת בהתאם לתקנות החשמל?
1.התצורה מותרת.
2.התצורה אסורה.
3.התצורה אסורה אלא אם יותקנו רק שני בתי תקע.
4.התצורה אסורה מפני שבמקרה זה הזרם הכולל הנצרך מבתי התקע עולה על הזרם של המבטח המשותף.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 44 בנושא מעגלים סופיים

44
בשנים אחרונות ,עם התקדמות הטכנולוגיה, גדל השימוש בגופי תאורה מסוג לד (LED) , המוזנת במתח נמוך באמצעות מקור זינה ייעודי (שנאי או דרייבר). אדריכלים ומעצבי פנים מבקשים להתקין את הגופים מסוג זה בחדרי אמבט.
האם מותר להתקין באזור 2 בחדר אמבטיה גוף תאורת לד עם בידוד סוג I הפועל במתח בטיחות נמוך מאוד , כאשר מקור הזינה שלו מותקן מחוץ לגוף התאורה?
1.אסור. גוף התאורה אינו בעל בידוד כפול כנדרש בתקנות לגבי מנורות באזור 2.
2.העניין נתון לשיקולו של מתכנן מתקן החשמל.
3.מותר להתקין את גוף התאורה הנתון באזור 2 , מפני שנורות LED מוזנות במתח נמוך מאוד (השווה ערך לבידוד כפול מהיבט הגנה בפני חשמול) וזאת בתנאי שהגוף יהיה בעל דרגת הגנה IP מתאימה ,והדרייבר יותקן מחוץ לאזורים 0 ,1 ,2 , 3.
4.מותר להתקין את גוף התאורה הנתון באזור 2, רק אם מעגל הזינה לדרייבר של גוף התאורה מוגן באמצעות מפסק מגן הפועל בזרם דלף העולה על 30 מיליאמפר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 45 בנושא מעגלים סופיים

45
האם אמצעי הפעלה של מנוע ,המורכב מפיקוד למגען הכולל לחצן אלקטרוני להפעלה והפסקה , יכול לשמש כאמצעי ניתוק מהזינה של המנוע אשר מחובר לרצפת המבנה?
1.היחידה איננה יכולה לשמש כאמצעי ניתוק. במקומה או בשילוב עמה יש להתקין אמצעי אחר המספק ניתוק גלווני.
2.היחידה יכולה לשמש כאמצעי לניתוק מהזינה כנדרש בתקנות.
3.היחידה יכולה לשמש כאמצעי לניתוק מהזינה כנדרש בתנאי שהיא נמצאת בטווח ראיה מההתקן עם המנוע.
4.היחידה יכולה לשמש כאמצעי לניתוק מהזינה, בתנאי שהיא נמצאת בטווח ראיה מההתקן עם המנוע ומתאימה לזרם הנקוב של המנוע.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 46 בנושא מעגלים סופיים

46
נתון מעגל תלת מופעי במתח 230/400 וולט.
אורך הכבל 150 מטר ושטח חתך 16 ממ"ר.
המעגל מזין צרכן חד-פאזי עם זרם עבודה של80A.
איזה מתח יימדד בהדקי הצרכן הנ"ל?
1.217.25 וולט.
2.201.55 וולט.
3.204.25 וולט.
4.אף תשובה אינה נכונה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 47 בנושא מעגלים סופיים

47
במקרה של הזנת דוד שמש חשמלי המותקן מחוץ למבנה, תקנות החשמל מחייבות התקנת מפסק הצמוד לקונסטרוקציה של הדוד, וזאת בנוסף למפסק בתוך המבנה.
האם במקרה של בית בודד עם דוד שמש יחיד המותקן על הגג, נדרש להתקין מפסק בצמוד לקונסטרוקציה של הדוד בנוסף למפסק בתוך הבית?
1.במקרה זה אין צורך במפסק נוסף על הגג ליד הדוד.
2.במקרה זה המפסק הנוסף נדרש רק אם הדוד מוזן ממעגל סופי המשמש להזנת מכשירי חשמל נוספים.
3.גם במקרה זה חייבים להתקין מפסק נוסף על הגג ליד הדוד.
4.במקרה זה ההחלטה היא בידי מתכנן המתקן החשמלי.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 48 בנושא מעגלים סופיים

48

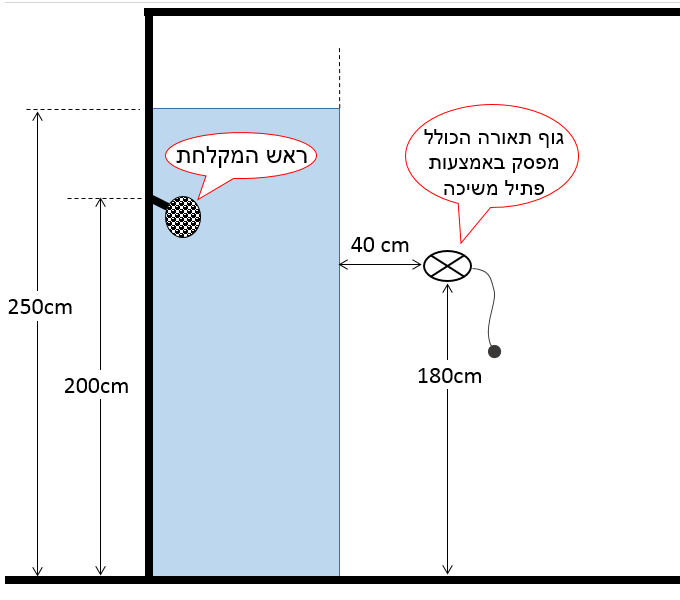

חשמלאי נדרש להתקין גוף תאורה על הקיר בתוך חדר רחצה כמתואר בתרשים.
מאחר וחדר הרחצה קטן יחסית, בחר המתכנן גוף תאורה הכולל בתוכו מפסק המופעל באמצעות פתיל משיכה.
תרשים המצורף לשאלה 48 בנושא מעגלים סופיים
איזה מבין המשפטים נכון לגבי התקנה זו?
1.מותר להתקין את גוף התאורה במיקום זה ובתנאי שפתיל המשיכה עשוי מחומר מבודד.
2.מותר להתקין מפסק במיקום זה ובתנאי: שפתיל המשיכה עשוי מחומר מבודד, גוף התאורה יהיה בעל דרגת הגנה מזערית של IPX4X.
3.מותר להתקין מפסק במיקום זה ובתנאי: שפתיל המשיכה עשוי מחומר מבודד, גוף התאורה יהיה בעל דרגת הגנה מזערית של IPX4X, המנורה מסוג II.
4.מותר להתקין מפסק במיקום זה ובתנאי: שפתיל המשיכה עשוי מחומר מבודד, גוף התאורה יהיה בעל דרגת הגנה מזערית של IPX4X, המנורה מסוג II, יותקן מפסק נוסף קבוע מחוץ לגוף (כלומר מפסק נוסף מחוץ לחדר המקלחת במקרה זה).
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 49 בנושא מעגלים סופיים

49
על גג בניין משותף בן 8 דירות, הותקן דוד שמש המשמש את אחת הדירות שבבניין.
דוד השמש הותקן בשטח הציבורי של גג הבניין, ומוזן ישירות מלוח החשמל של הדירה שאותה הוא משמש.
האם נדרש להתקין שילוט על תיבת החיבור המותקנת בסמוך לדוד (המציין את מספר הדירה)?
1.נדרש שילוט במקרה זה בהתאם לתקנות החשמל.
2.שילוט במקרה זה מומלץ אך אינו נדרש בתקנות החשמל.
3.שילוט במקרה זה אינו נדרש, ובתנאי שהכניסה לשטח הציבורי היא דרך דלת נעולה.
4.דרישת המתכנן לשילוט היא חובה בהתאם לתקנות החשמל רק בהתקנה של מזגן.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 50 בנושא מעגלים סופיים

50
האם ניתן להסתעף מבית תקע אחד לבית תקע שני המותקן בצמוד אליו, באמצעות מוליכים בעלי שטח חתך של 2.5 ממ"ר?
1.לא ניתן. יש לבצע את ההסתעפות בקופסת חיבורים.נפרדת בלבד.
2.ניתן, כל עוד שטח חתך המוליך הנכנס זהה לשטח חתך המוליך היוצא ונוצר הידוק שווה בהדק המשותף.
3.ניתן, ובלבד שבית התקע בו מבוצעת ההסתעפות יצויד בשני הדקים (אחד לכניסה ואחד ליציאה)
4.לא ניתן. הסתעפות שכזו תבוצע רק במוליכים בעלי שטח חתך שלא עולה על 1.5 ממ"ר.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

רוצה לראות את התשובות?

הצטרף עכשיו וקבל גישה מלאה לכל התשובות, הסברים מפורטים ותרגול חכם אדפטיבי.
