מעגלים סופיים

56 שאלותעמוד 2 מתוך 2תשובות מלאות למנויים בלבד

שאלות ציבוריות בנושא מעגלים סופיים

שאלה 51 בנושא מעגלים סופיים

51

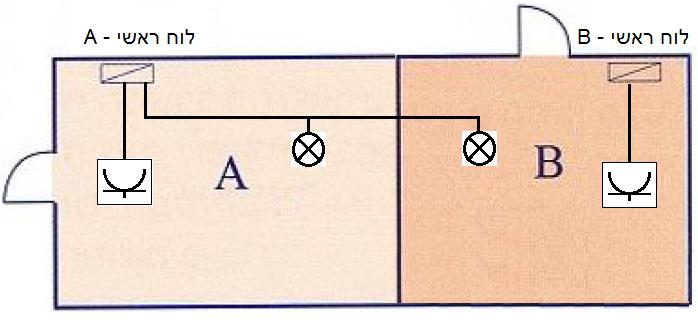

בעל חנות הממוקמת בשטח A החליט להשכיר חלק מהמבנה ללקוח חדש שימוקם בחלק B כמתואר בתרשים.
לצורך כך, הותקן חיבור חדש ולוח חשמל חדש (לוח B) שיזין את כל השקעים בשטח B.
במסגרת הסכם השכירות, הוחלט שכל מעגלי התאורה בשני האזורים יוזנו מלוח A בלבד.
תרשים המצורף לשאלה 51 בנושא מעגלים סופיים
בהתאם לתקנות החשמל, איזו מבין התשובות הבאות היא הנכונה במקרה זה?
1.מותר להזין את התאורה מפני שמדובר במבנה המיועד למסחר.
2.אסור להזין את התאורה בתצורה המתוארת.
3.אין מניעה להתקין את התאורה בתצורה המתוארת ובתנאי שיותקן שילוט בר קיימא בצמוד לכל גוף תאורה.
4.אין מניעה להתקין את התאורה בתצורה המתוארת ובתנאי שכל השטח (A ו-B) הוא בבעלותו של אותו אדם.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 52 בנושא מעגלים סופיים

52
חשמלאי ביצע עבודה לקראת חיבור חדש של בית פרטי.
בשלב העבודות ראה החשמלאי כי האדריכל סימן בתוכניות התקנה של מכשיר לחימום מים בגובה 2.6 מטר בתוך חלל המקלחת, בסמוך לראש במקלחת ("דוש").
האם רשאי החשמלאי להתקין את המכשיר במקום זה?
1.ניתן להתקין את המכשיר במקום זה ובתנאי שהוא נמצא מעל לתקרת גבס קונסטרוקטיבית המהווה הפרדה מאזור זה.
2.ניתן להתקין את המכשיר במקום זה ובתנאי שיוזן במתח נמוך מאוד, דרך שנאי מבדל המותקן מחוץ לחדר האמבטיה (בדומה לתאורה בבריכות שחיה).
3.ניתן להתקין את המכשיר במקום זה.
4.אין להתקין כל מכשיר חשמלי במקום זה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 53 בנושא מעגלים סופיים

53

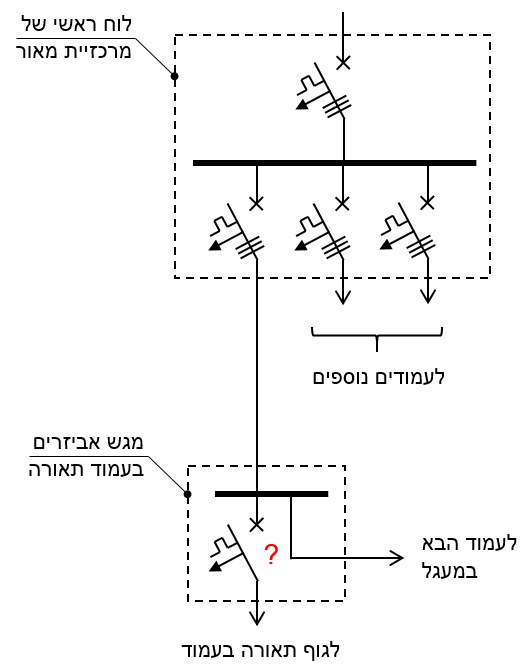

בתרשים שלהלן מוצגת תכנית חד- קווית של מערכת לתאורת חוץ. מתכנן החשמל דרש שהמא"ז המותקן במגש האביזרים בעמודי התאורה יהיה דו-קוטבי (ולא חד-קוטבי.)
תרשים המצורף לשאלה 53 בנושא מעגלים סופיים
על איזו מבין האפשרויות הבאות הסתמך המתכנן בטרם קיבל את החלטתו?
1.בהתאם לדרישות המופיעות בתקנות החשמל - מעגלים סופיים.
2.בהתאם לדרישות המופיעות בתקנות החשמל - העמסת מוליכים.
3.בהתאם לדרישות המופיעות בתקנות החשמל -הארקות ואמצעי הגנה בפני חישמול.
4.אין הצדקה לדרישה זו על פי תקנות החשמל.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 54 בנושא מעגלים סופיים

54
בבית פרטי הותקן לוח חשמל "חכם".
הדוד לחימום המים מוזן ישירות ממעגל בלעדי הממותג באמצעות מגען, כך שקיימת שליטה על הדוד באמצעות מערכת הבקרה של הבית.
איזו מבין האפשרויות הבאות נכונה בהקשר זה?
1.לא נדרש מנתק נוסף לדוד מאחר והוא מותקן בתוך שטח הבית הפרטי. נדרשת מנורת סימון במקום הנראה לעין, שתותקן אחרי המגען של הדוד ותעיד על מתח הזינה במעגל.
2.חובה להתקין מנתק דו קוטבי נוסף, שיותקן בטווח ראיה מהדוד, הכולל בתוכו מנורת סימון המספקת חיווי למתח הזינה במעגל.
3.חובה להתקין מפסק שיותקן בטווח ראיה מהדוד, אלא אם המפסק ניתן לנעילה במצב מופסק. מנורת סימון תותקן במקום הנראה לעין, שתספק חיווי למתח הזינה במעגל.
4.חובה להתקין מפסק שיותקן בטווח ראיה מהדוד, אלא אם המפסק ניתן לנעילה במצב מופסק. במקרה זה אין חובה להתקין מנורת סימון.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 55 בנושא מעגלים סופיים

55
חשמלאי נדרש לרכוש מחמם מגבות שיותקן בחדר אמבטיה שזה עתה שיפץ.
החשמלאי, התקין מראש בית תקע מוגן מים באזור 3 עבור מכשיר זה.
המוכר בחנות הציג שני מוצרים שונים בהספק של 1kW:
הראשון, לא כולל מפסק ויש לחברו בחיבור קבוע באמצעות פתיל זינה המסתיים בתקע.
השני, כולל מפסק על פתיל הזינה המסתיים בתקע.
איזה מבין המכשירים מתאים להתקנה?
1.רק המחמם השני יכול להתאים מפני שחובה להתקין מפסק לכל מכשיר חשמלי.
2.רק המחמם הראשון יכול להתאים מפני שאסור להשתמש במכשיר אשר בפתיל הזינה שלו מורכב מפסק.
3.גם הראשון וגם השני אסורים בכל מקרה לשימוש בחדר אמבטיה.
4.גם הראשון וגם השני יכולים להתאים לחדר האמבטיה.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו

שאלה 56 בנושא מעגלים סופיים

56
מהו הגובה המזערי ממפלס הרצפה, המותר להתקנה של בית תקע רגיל בהתאם לתקנות החשמל?
תרשים המצורף לשאלה 56 בנושא מעגלים סופיים
1.הגובה המזערי ממפלס הרצפה להתקנת בית תקע הוא 15 ס"מ.
2.הגובה המזערי ממפלס הרצפה להתקנת בית תקע הוא 20 ס"מ.
3.הגובה המזערי ממפלס הרצפה להתקנת בית תקע הוא 25 ס"מ.
4.הגובה המזערי ממפלס הרצפה להתקנת בית תקע הוא 30 ס"מ.
התשובה הנכונה וההסבר זמינים לאחר הרשמההצטרף עכשיו
