078-16-2-22 באיור שלהלן מופיעה יחידה מודולרית המותקנת במסדרי מתח גבוה. היחידה מצוידת באמצעים למניעת פעולה תפעולית לא רצויה , הכוללים חיגור מכני.או חשמלי איזו מהתשובות אינה תואמת לעקרונות התפעוליים הנכונים?

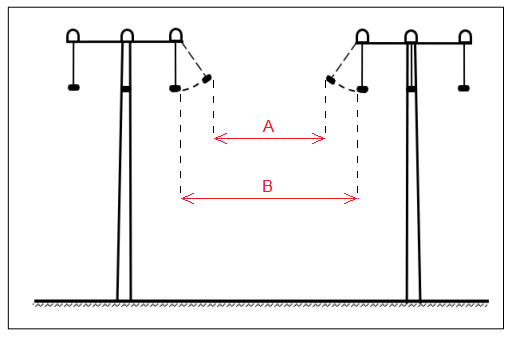

.בתרשים להלן מוצגת מקבילות בין שתי רשתות מתח גבוה בעלות מוליכים חשופים האותA.מציינת את המרחק האופקי המזערי בין המוליכים הקרובים ביותר בשתי רשתות בנטייה מרבית האותB.מציינת את המרחק האופקי המזערי בין המוליכים הקרובים ביותר בשתי הרשתות ללא נטייה מהם הערכים המזעריים למרחקיםA ו- B ?

במפעל המוזן במתח גבוה, הוקם מבנה חדש שיוזן מתחנת טרנספורמציה חדשה. תחנת הטרנספורמציה החדשה תותקן במבנה

חדש, הנפרד ממבנה המפעל. בקרבת מקום, ממוקמת תחנת דלק מקורה.

שלושה צרכנים מחוברים לקו מ"גKV 22 .המוזן מתחנת משנה שבה נקודת האפס מחוברת לסליל פטרסון במתקן א' בתרשים ,מתרחשת פריצה פנימית חוזרת ולא סופית בתוך מבדד מתח גבוה בפזהR. לאיזה מבין התרחישים הבאים קיימת הסבירות הנמוכה ביותר להתרחש?

בתמונה מופיעים ארבעה מצבי חיבור של לוח במתח גבוה.

איזו מבין התמונות הבאות אינה תצורת חיבור אפשרית כאשר הלוח תקין?

מדוע לכבלי מתח גבוה המיועדים לזרמים גדולים יש מבנה גזרתי (סקטוריאלי)?

תחנת משנה ‎$A$‏ מזינה קו מתח גבוה עילי במתח ‎$22\mathrm{kV}$‏ הכולל מספר צרכנים.

הקו מוגן באמצעות ממסר הגנה ומפסק הזרם ‎$A1$‏.

בכניסה לצרכן מתח גבוה מותקן מנתק בעומס ‎$A12$‏ על עמוד השייך לחברת החשמל.

ההגנות של הצרכן מותקנות במפסק הזרם ‎$Y1$‏.

במקרה שברשת החשמל הפרטית מתרחש קצר חד-מופעי לאדמה.

מתוכנן להניח מספר קווים שונים של כבלים במתח גבוה במובל משותף.

כל אחת משיטות החיבור של נקודת האפס ,במערך הזינה של רשתות מתח גבוה מתחמ"ש ,יש מאפיינים מסוימים , המתארים.את התופעות ברשת בשל קצר לאדמה איזו אפשרות אינה מהווה תופעה אפשרית?

במפעל מתכת חדש נדרש להזמין חיבור חדש מחברת החשמל.

בהתאם לחישוב הספקים של כלל הצרכנים במבנה החליט המתכנן להתקין שנאי בהספק של 1000kVA .

ברשת מתח גבוה המוזנת משנאי עם נקודת האפס מוארקת דרך סליל כיבוי מתרחש קצר דו-פאזי.

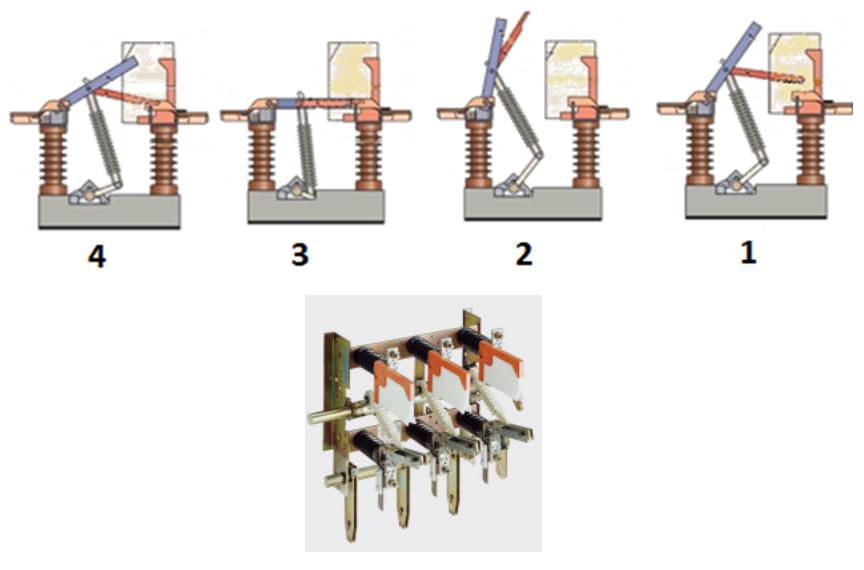

בתמונה מופיע מנתק המותקן ברשתות מתח גבוה, המצויד בתא כיבוי ובשני סכיני הפרדה בכל מופע (ראשי ומשני).

להלן ארבעה מצבים תפעולים הממוספרים בצורה אקראית.

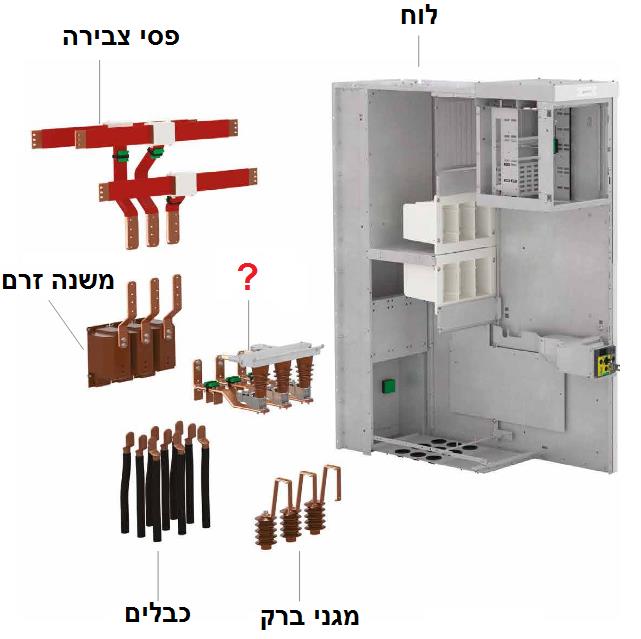

.מהנדס חשמל נדרש להסביר על הציוד הבסיסי הקיים בלוח מ"ג.

בשכונת מגורים בשלבי בנייה, מתוכננת תחנת טרנספורמציה 22/0.4kV של חברת החשמל. התחנה מיועדת לשלושה שנאי

שמן, ומתכנן החשמל נדרש לתת הנחיות לבניית חדר זה.

מהו העומק המזערי של הנקודה העליונה של כבל מתח גבוה הטמון במישרין באדמה ללא אמצעי הגנה , כאשר המשטח שמעליו מרוצף באבנים משתלבות ומיועד למעבר הולכי רגל?

( בשלב תכנון סכמת חיבור של לקוח חדש לרשת ההולכה במתח עליון161 kV ), איזו מן הדרישות שלפניכם היא ?דרישה מחייבת לפי אמות המידה בנוגע לסכמה החשמלית תפעולית שתיבחר במסדר הלקוח

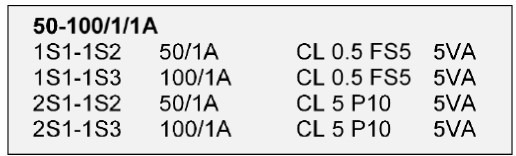

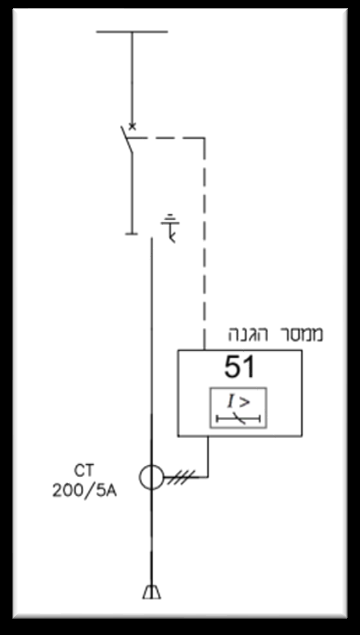

על שנאי זרם למתח גבוה רשומים הנתונים הבאים:

בשדה מתח גבוה 22kV בתחנת משנה מותקן מנתק שדורש מומנט פתיחה של N·m 350 לביצוע מהלך פתיחה של 90°  (π/2 rad ) בזמן שאינו עולה על 5 שניות. נצילות המנוע הנדרשת היא .70% אנשי התחזוקה זיהו כשל במנוע ומעוניינים להחליפו במנוע.

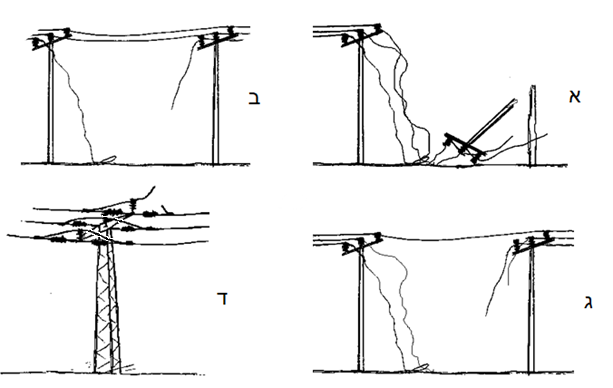

.בתמונות מתוארות מספר תקלות אופייניות ברשת מתח גבוה.הרשת המתוארת מוזנת מתחמ"ש הפועל במשטר של סליל הפועל כראוי באילו תקלות מבין המתוארות ,תפעל הגנה בפני זרם קצר מידי?

במסגרת אחזקה שנתית במתקן חשמל המוזן במתח גבוה, על החשמלאי להתקין מקצרים באזור העבודה.

דרגות המתח של שנאי בהספק 630kVA הן:

• דרגה 1 : 23.100

• דרגה 2 : 22.000 400V

• דרגה 3 : 20.900

השנאי ממוקם במתקן בסמוך לתחנת המשנה ועובד בדרגת מתח 2 .

בלוח ראשי פרטי במתח גבוה, נמדד מתח של 20.6kV .

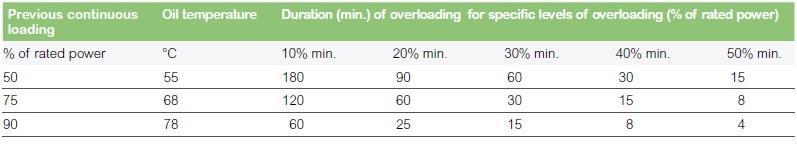

בתחנת טרנספורמציה קיימים שני שנאי שמן בגודל של ‎$630\mathrm{kVA}$‏ כל אחד. כל אחד מהם מועמס ב-‎$470\mathrm{kVA}$‏.

עקב אילוצים תפעוליים, נדרש לנתק את אחד השנאים ולהעביר את כל העומס לשנאי אחד בלבד באמצעות מפסק מגשר בצד המתח הנמוך.

ציוד המיתוג והלוחות תוכנן כך שיאפשר לבצע פעולה זו.

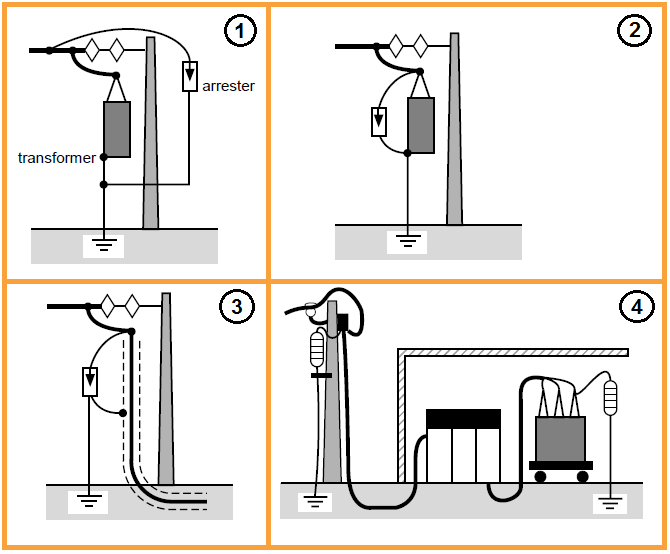

בתמונות הבאות מתוארות התקנות שונות של מגן ברק.

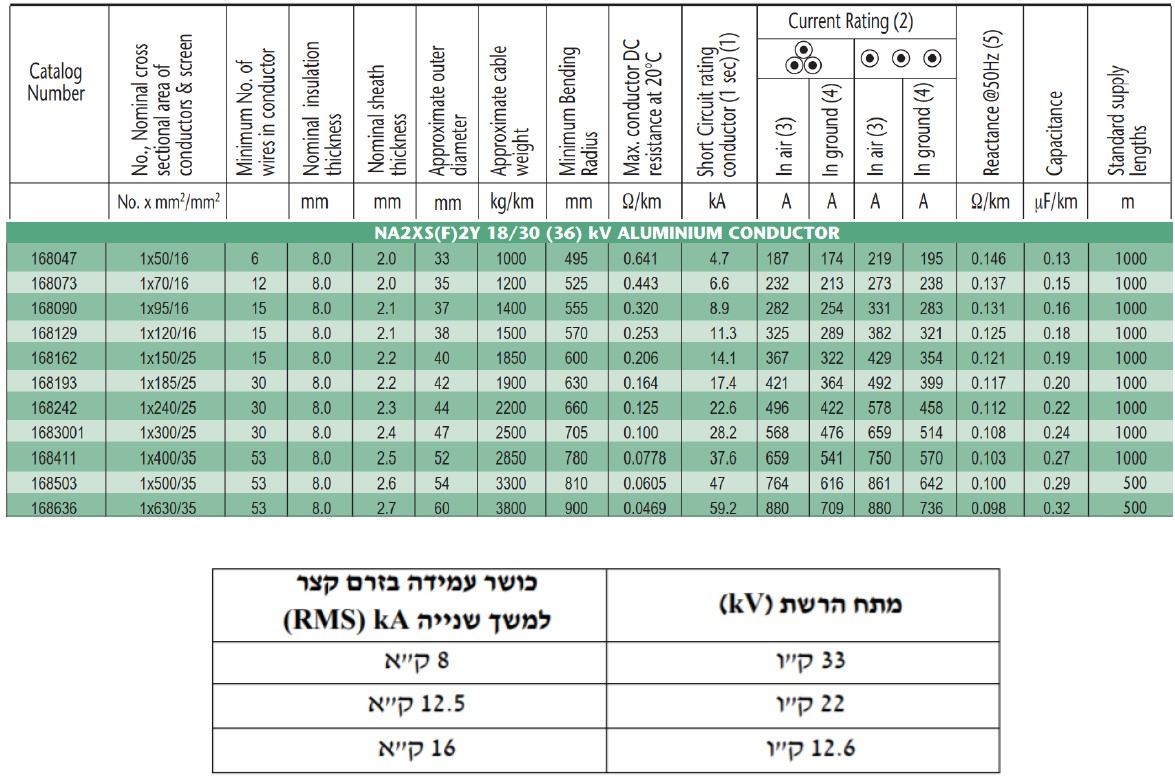

( לצורך חיבור מתקני צרכנות ומתקני ייצור לרשת החלוקה במתח גבוה22 )ק"ו. על הציוד המותקן לעמוד בזרמי קצר מינימליים של:

תחנת משנה A , מזינה קו מתח גבוה 22kV עילי הכולל מספר צרכנים.

הגנות הקו מותקנות במפסק הזרם A .

בכניסה לצרכן מ.ג, מותקן מנתק בעומס 12A על עמוד השייך לחברת החשמל.

ההגנות של הצרכן מותקנות במפסק הזרם Y1.

מתכנן נדרש להזמין לוח חדש במתח גבוה עבור צרכן חדש.

המתכנן נדרש לקבוע את הכוונון של הממסר הראשי במתח גבוה עבור הגנה "פחת כיוונית".

מתכנן ביצע חישוב עומסים במרכז לוגיסטי גדול ,והסיק כי נדרש חיבור חשמל בגודל 10MVA. ?האם בהתאם לאמות המידה של רשות החשמל ניתן לחבר מתקן זה לרשת מתח גבוה

אחת ההפרעות הרגעיות (הנמשכות בין 10 מילישניות לדקה אחת) היא שקיעת מתח (voltage-dip, sag).

איזו מהתשובות הבאות מתארת באופן הטוב ביותר את עיקרון הפעולה לפיו פועלת רשת מתח גבוה עם נקודת אפס המוארקת דרך סליל?

.במהלך הקמת רשת חלוקה עילית במתח גבוה, נדרש לחצות מסילת רכבת קלה ?כיצד יש לבצע חציה זו

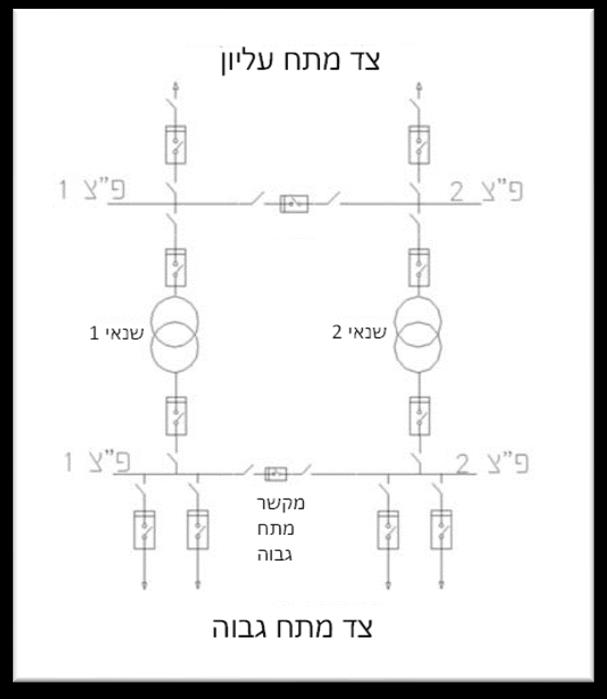

בתרשים הבא מתוארת תחנת משנה.

להלן נתוני כל אחד מהשנאים:

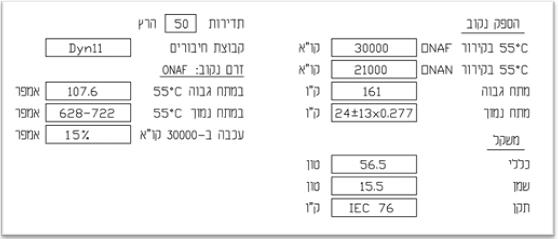

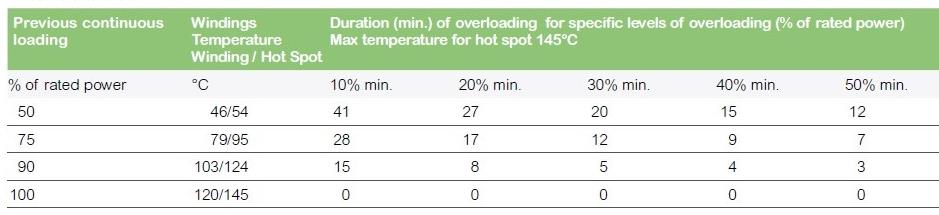

בתחנת טרנספורמציה קיימים שני שנאים יבשים בגודל של ‎$1000\mathrm{kVA}$‏ כ"א.

העומס על השנאים הוא ‎$T1=550\mathrm{kVA}$‏ ו-‎$T2=750\mathrm{kVA}$‏.

עקב אילוצים תפעוליים, נדרש לנתק את שנאי ‎$T1$‏ ולהעביר את כל העומס לשנאי ‎$T2$‏ בלבד באמצעות מפסק מגשר בצד המתח הנמוך.

ציוד המיתוג והלוחות תוכנן כך שיאפשר לבצע פעולה זו.

הפסקת יחידות ייצור בתחנות הכוח של מערכת החשמל הארצית גורמת לירידת התדר. השלת העומסים, באה להבטיח את שרידותה של המערכת במקרים אלו.

**איזו מבין התשובות הבאות מתארת את תהליך העבודה הנכון של המערכת האוטומטית הארצית להשלת

העומסים?**

במהלך תכנון מתקן פוטו־וולטאי בהספק של 500 ק"ו, פונה ספק המודולים ליזם ומציע אספקה מיידית של מודולים שעומדים

בתקן ישראלי 61215 בלבד, אך עדיין ללא תו התקן הישראלי 61730.

היזם פונה למתכנן ומבקש להאיץ את הפרויקט ולאשר את המודולים מיד, בטענה כי מדובר בתקן זהה.

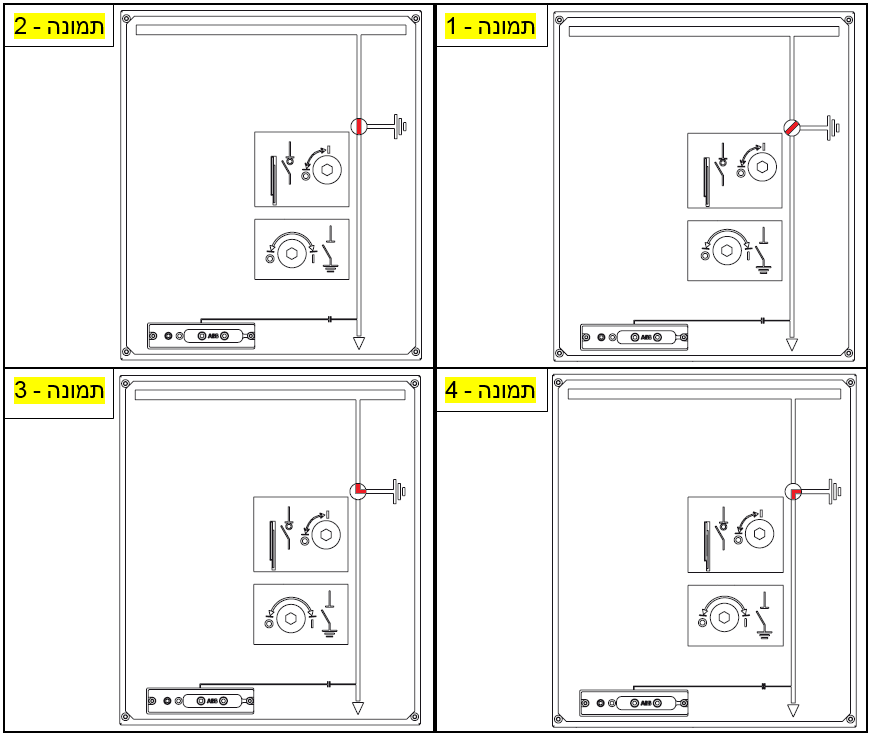

בתמונה מופיעים ארבעה מצבי חיבור של לוח במתח גבוה המזין שנאי יבש.

חשמלאי מורשה לעבודה במתח גבוה ,נדרש להחליף גוף תאורה בחדר השנאי.

מבין התמונות הבאות ,מהי תצורת החיבור של לוח המ"ג ,הנדרשת לצורך החלפת גוף התאורה בחדר?

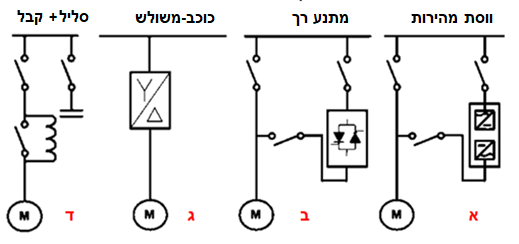

.בשרטוט מופיעות שיטות התנעה של מנועים המבוססות על שליטה אלקטרונית על מתח הזינה איזו שיטה מבין המתוארות מעלה , ?מאפשרת יישום מומנט נקוב בהתנעה

במתקן המוזן במתח גבוה מרשת החשמל של ספק שירותי חיוני ,.מותקנות מספר הגנות המאפשרות תפעול תקין של המתקן איזו מההגנות הבאות ,אינה מותקנת במתקני הלקוחות?

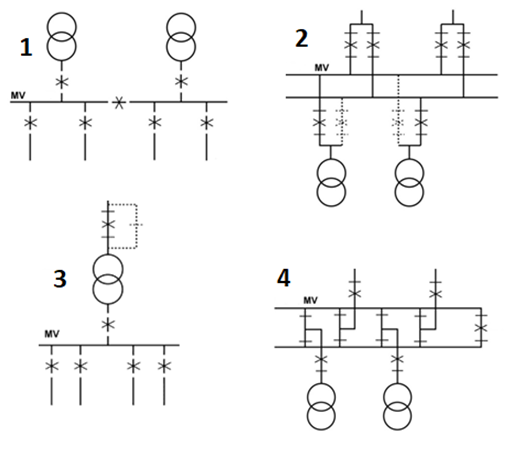

לפניך ארבעה שרטוטים של פסי צבירה במתח גבוה, המותקנים בתחנות המשנה.

הסימנים בשרטוט הם כדלקמן: מפסק = "X" ומנתק = "—"

במסדר מתח גבוה של מפעל, יש צורך לבצע טיפול במגעים של מפסק זרם (מס- 1בתרשים)

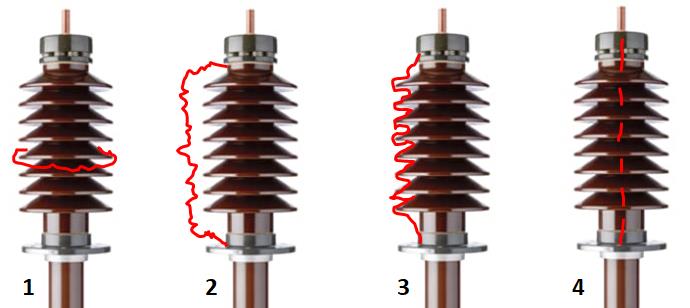

( ''"מרחק יבש של קשתDry arcing distance ) ,.הוא נתון חשוב בעת בבחירת המבדדים להתקנה ברשתות החשמל "איזה מבין האיורים הבאים מתאר את ההגדרה של "מרחק יבש של קשת?
