בתרשים להלן מוצגת הצטלבות בין רשת במתח ‎22kV‏ לבין רשת במתח ‎161kV‏ בעלות מוליכים חשופים.

האות ‎A‏ מציינת את המרחק המזערי האנכי במקום ההצטלבות בין מוליך המופע התחתון במתלה המרבי של רשת אחת לבין הרשת השנייה.

האות ‎B‏ מציינת את המרחק המזערי במקום ההצטלבות בין מוליך המופע התחתון במתלה המרבי ובנטייה מרבית של רשת אחת לבין הרשת השנייה.

בתרשים להלן מוצגת הצטלבות בין רשת במתח ‎22kV‏ לבין רשת במתח ‎400kV‏ בעלות מוליכים חשופים.

האות ‎A‏ מציינת את המרחק המזערי האנכי במקום ההצטלבות בין מוליך המופע התחתון במתלה המרבי של רשת אחת לבין הרשת השנייה.

האות ‎B‏ מציינת את המרחק המזערי במקום ההצטלבות בין מוליך המופע התחתון במתלה המרבי ובנטייה מרבית של רשת אחת לבין הרשת השנייה.

איזה מן האמצעים הבאים מוגדר כצעד חובה להפחתת סיכוני אש במערכת אגירת אנרגיה חשמלית המבוססת על סוללות ליתיום יון (‎Lithium Ion‏)?

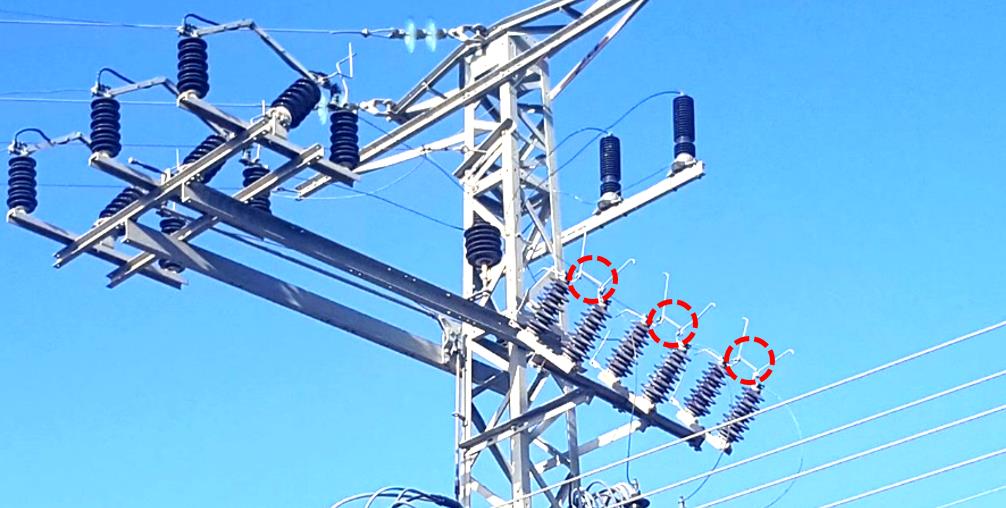

בקו מתח גבוה אירעה תקלה חולפת, ובוצע בו חיבור חוזר אוטומטי מוצלח.

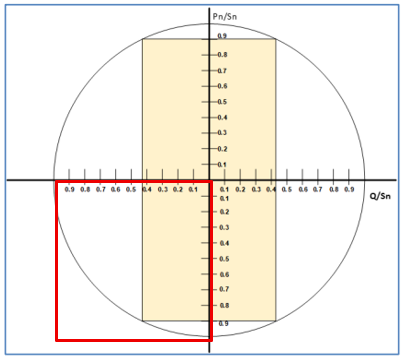

לפניכם גרף ‎Q/P‏ של מתקן אגירה בסוללות (‎BESS‏):

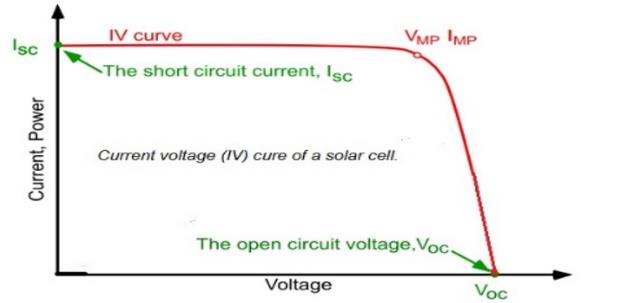

מהנדס החשמל נדרש לבצע ניתוח עקומת ‎I-V‏ באתר מתחדש - ‎PV‏.

לפניכם סכמה עקרונית לתיאור פעילות הגנה לצנרת גז:

בשדה מתח גבוה ‎22kV‏ בתחנת משנה מותקן מנתק שדורש מומנט פתיחה של ‎350 N·m‏ לביצוע מהלך פתיחה של ‎90° (π/2 rad)‏ בזמן שאינו עולה על ‎5‏ שניות. נצילות המנוע הנדרשת היא ‎70%‏. אנשי התחזוקה זיהו כשל במנוע ומעוניינים להחליפו במנוע.

מורשה בכיר כותב פקודת מיתוג וקיצור לעבודה במסדר מתח גבוה.

במהלך תכנון מתקן פוטו־וולטאי בהספק של 500 ק"ו, פונה ספק המודולים ליזם ומציע אספקה מיידית של מודולים שעומדים

בתקן ישראלי 61215 בלבד, אך עדיין ללא תו התקן הישראלי 61730.

היזם פונה למתכנן ומבקש להאיץ את הפרויקט ולאשר את המודולים מיד, בטענה כי מדובר בתקן זהה.

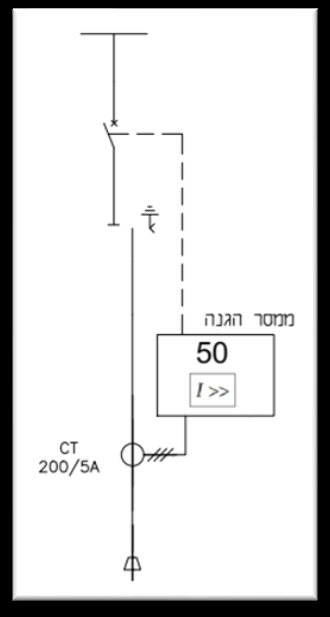

לפניכם מוצגים נתוני מערכת מ״ג וערכים נבחרים משלט הנתונים של מפסק הזרם:

נתוני המערכת: $I_{K-RMS}=13kA$ ; $I_{SHOCK}=18kA$ ; ‎$$S_k=500MVA$

נתוני ‎NAMEPLATE‏ של מפסק הזרם ‎A‏: $I_{th}=5kA$$;$$I_{dyn}.=15kA$$;$$U_n=22kV$

על פי הנתונים, מהו ערך הזמן המרבי המותר לכיול ההגנה המושהית של המפסק?

להלן סכמה של שדה קו בתחנת משנה.

נדרש לבצע תחזוקה של מפסק Q0 (מסומן באדום).

לפניכם תיאור צנרת גז (כחול) וכן תשתיות חשמל בסמוך אליה:

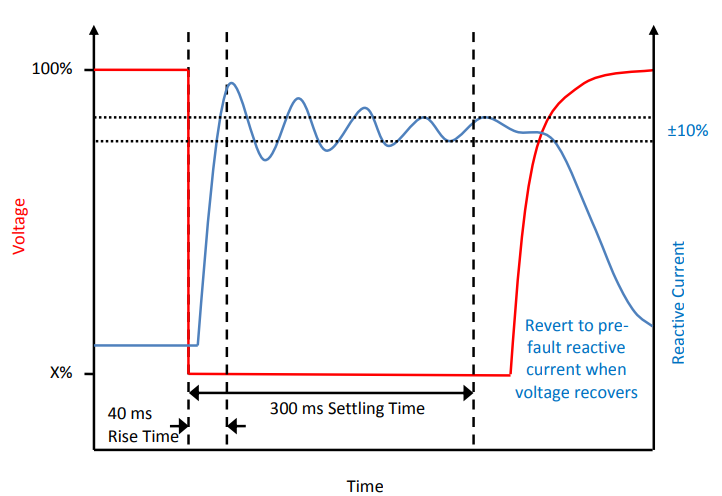

מתפעל מתקן ייצור בטכנולוגיית ‎BESS‏ נדרש להפעיל שירות נלווה כדלקמן:

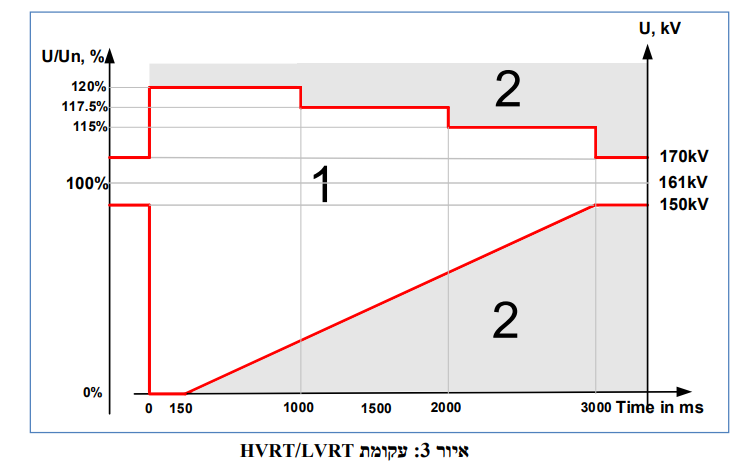

לפניכם דיאגרמת ‎HVRT / LVRT‏ המתארת את גבולות המתח שעל מתקן הייצור לשמור בהם על תנאי סנכרון למערכת:

‎1‏ - חייב לשמור סנכרון (אסור להתנתק)

‎2‏ - רשאי להישאר במערכת (לשיקול בעל המתקן ומגבלת הציוד)

רשם ההפרעות ריכז ברמה שנתית כ-‎163‏ אירועי ‎DIP‏ (בתחום ערכים P.U ‎0.82-0.85) ובמשך זמן ממוצע ‎50-150 msec‏, שהובילו לניתוק מתקן האגירה.

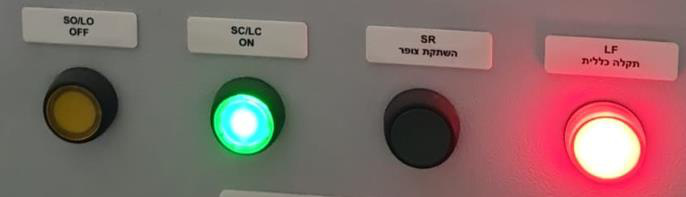

בלוח מתח גבוהה נדלקה נורת תקלה כללית. הלוח לא הפסיק את הצרכן אולם מסך בקר ההגנות כבה. במקביל הופעלה אזעקה במתקן ובחוץ נדלקה מנורת התרעה.

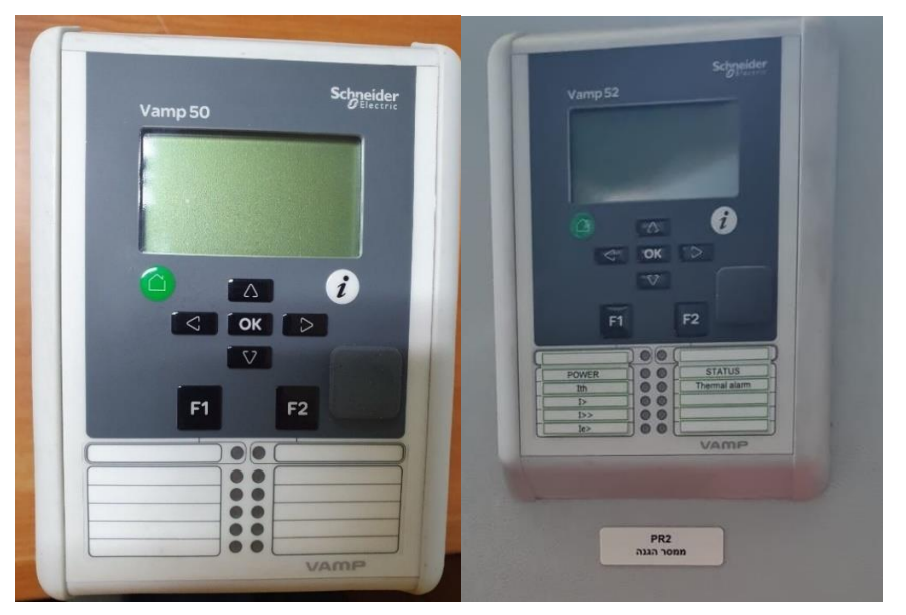

במהלך ביקורת נמצא כי בקר ההגנות שבלוח מ"ג במתקן כבוי.

נבדקו שני המצברים ‎24V‏ של מערכת הבקרה ונמצאו תקולים.

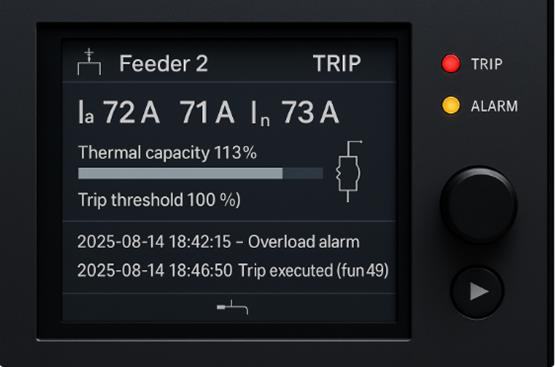

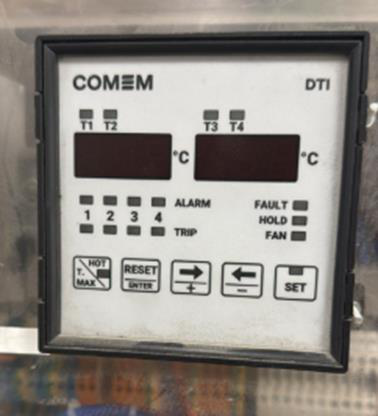

בתמונה המצורפת התקבלה תקלה עם הנתונים הבאים:

בודק שהגיע למקום זיהה את התקלה.
